Mapa geodezyjna bywa pierwszym dokumentem, na którym widać realne ograniczenia działki: przebieg sieci, rodzaj zabudowy, nawierzchnie i elementy, które mają znaczenie dla projektu. Skróty na mapie geodezyjnej nie są ozdobą legendy, tylko praktycznym językiem, dzięki któremu geodeta i projektant szybko odczytują teren. W tym tekście pokazuję, jak je czytać, które oznaczenia pojawiają się najczęściej i co sprawdzić przed przekazaniem mapy do projektu budowlanego.
Najważniejsze oznaczenia pokazują sieci, budynki i elementy terenu, a legenda rozstrzyga szczegóły
- Legenda jest ważniejsza niż pojedynczy skrót, bo ten sam zapis może mieć lokalny wariant albo dodatkowe doprecyzowanie.
- Najczęściej odczytuje się skróty dotyczące sieci uzbrojenia terenu, funkcji budynków oraz nawierzchni i dróg.
- Przy mapie do projektu liczą się nie tylko symbole, ale też skala, opis mapy, aktualność danych i zgodność z terenem.
- Jeśli na mapie pojawia się znak bez objaśnienia, najlepiej wyjaśnić go z geodetą, zanim trafi do projektu.
- W formalnościach budowlanych błędny odczyt skrótu może oznaczać poprawki projektu, dodatkowe pomiary albo problem z przyłączami.
Jakie informacje kryją się pod skrótami na mapie
W praktyce skrót nie opisuje „samej litery”, tylko całą kategorię obiektu. Jedna grupa znaków dotyczy sieci uzbrojenia terenu, druga funkcji budynków, a jeszcze inna nawierzchni, dróg, chodników czy obiektów liniowych. Na mapach używanych przy projektowaniu geodeta opiera się na danych z zasobu państwowego, a przy redakcji stosuje symbole właściwe dla mapy zasadniczej; jeśli pojawiają się dodatkowe obiekty, dochodzi osobna legenda.
To dlatego nie lubię zgadywania po jednym znaku. Ten sam zapis w oderwaniu od legendy bywa bezużyteczny, a czasem zwyczajnie mylący. Ja zawsze zaczynam od tytułu mapy, skali i opisu, bo dopiero wtedy widać, czy patrzę na obiekt istniejący, projektowany, czy tylko na uproszczony zapis techniczny.
W geodezji warto też pamiętać o dwóch pojęciach, które często pojawiają się przy takich dokumentach: GESUT, czyli geodezyjna ewidencja sieci uzbrojenia terenu, oraz BDOT500, czyli baza obiektów topograficznych o szczegółowości przydatnej przy mapach w skalach od 1:500 do 1:5000. To właśnie z takich zbiorów bierze się część oznaczeń, które później widzisz na mapie. Najczytelniej widać to na sieciach uzbrojenia terenu, więc od nich zacznę.
Najczęściej spotykane skróty sieci uzbrojenia terenu
W przypadku sieci uzbrojenia terenu skróty mają największą wagę, bo pokazują nie tylko rodzaj infrastruktury, ale też jej wariant. Dla projektu domu ma to znaczenie przy przyłączach, odległościach od fundamentów i ocenie kolizji z planowaną zabudową.
| Skrót | Znaczenie | Na co zwrócić uwagę |
|---|---|---|
wo |
sieć wodociągowa ogólna | Istotna przy sprawdzaniu doprowadzenia wody i przebiegu przyłącza. |
wl |
sieć wodociągowa lokalna | Często dotyczy mniejszych odcinków, które łatwo przeoczyć w pobliżu granicy działki. |
ko |
kanalizacja ogólnospławna | Ma znaczenie tam, gdzie ścieki i wody opadowe mogą być prowadzone jednym układem. |
ks |
kanalizacja sanitarna | To jeden z ważniejszych skrótów przy projekcie domu jednorodzinnego. |
kd |
kanalizacja deszczowa | Pomaga ocenić odwodnienie terenu i planowanie zjazdu, podjazdu lub tarasu. |
kp |
kanalizacja przemysłowa | Spotykana częściej przy terenach usługowych, przemysłowych i magazynowych. |
kl |
kanalizacja lokalna | Ważna, gdy sieć obsługuje tylko część obszaru albo jeden zespół zabudowy. |
gw |
gaz wysokiego ciśnienia | To już poziom, przy którym strefy i ograniczenia wokół sieci są szczególnie ważne. |
gp |
gaz podwyższonego średniego ciśnienia | Nie każdy inwestor zna ten wariant, a ma on znaczenie przy kolizjach z projektem. |
gs |
gaz średniego ciśnienia | Jeden z najczęstszych zapisów przy zabudowie mieszkaniowej i usługowej. |
gn |
gaz niskiego ciśnienia | Często pojawia się przy zabudowie bliżej ulicy i istniejącej zabudowie jednorodzinnej. |
cw |
ciepłowniczy o wysokim parametrze - wodny | Warto go sprawdzić, jeśli działka leży w gęsto zabudowanej części miasta. |
cn |
ciepłowniczy o niskim parametrze - wodny | Znaczenie praktyczne ma głównie tam, gdzie planowane są podłączenia do sieci ciepła. |
eNN, eSN, eWN, eNWN
|
linie elektroenergetyczne o różnym napięciu | Przy tych oznaczeniach trzeba uważać na strefy oddziaływania i wymagane odległości. |

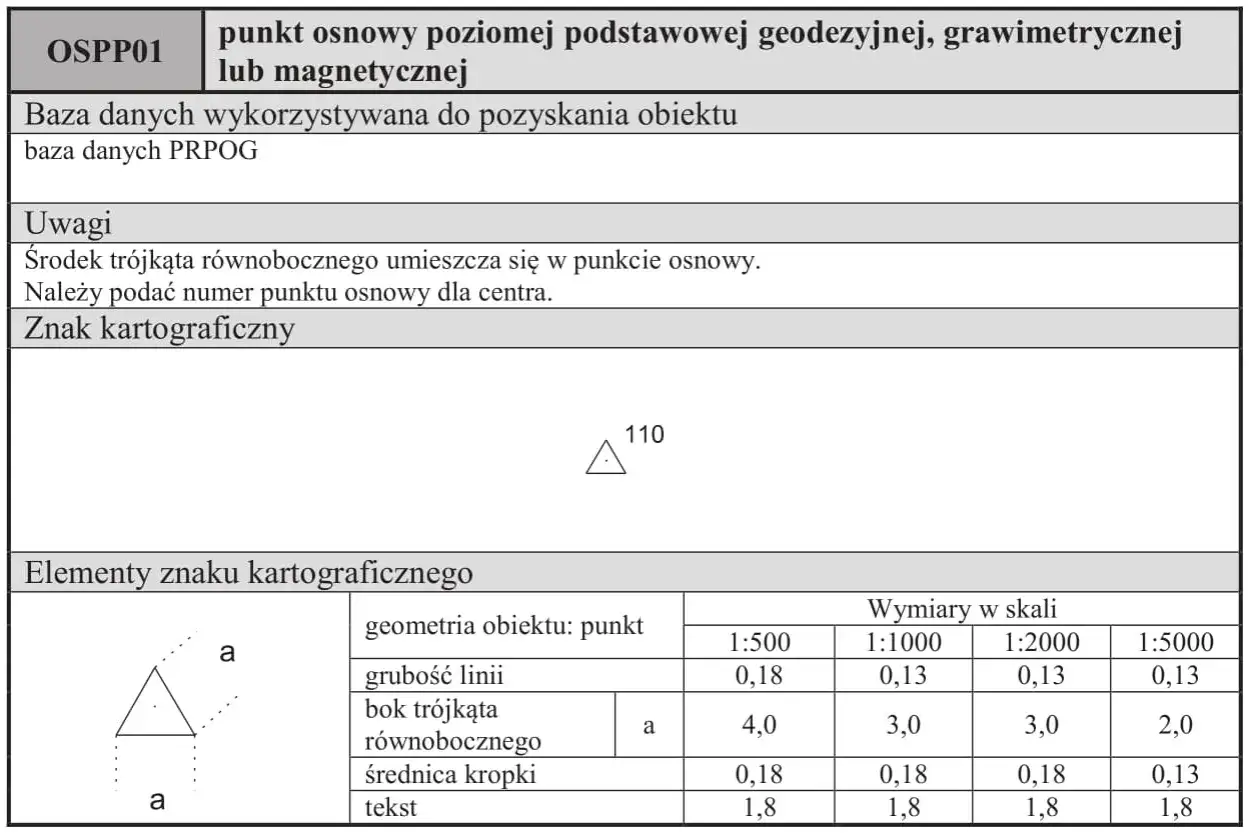

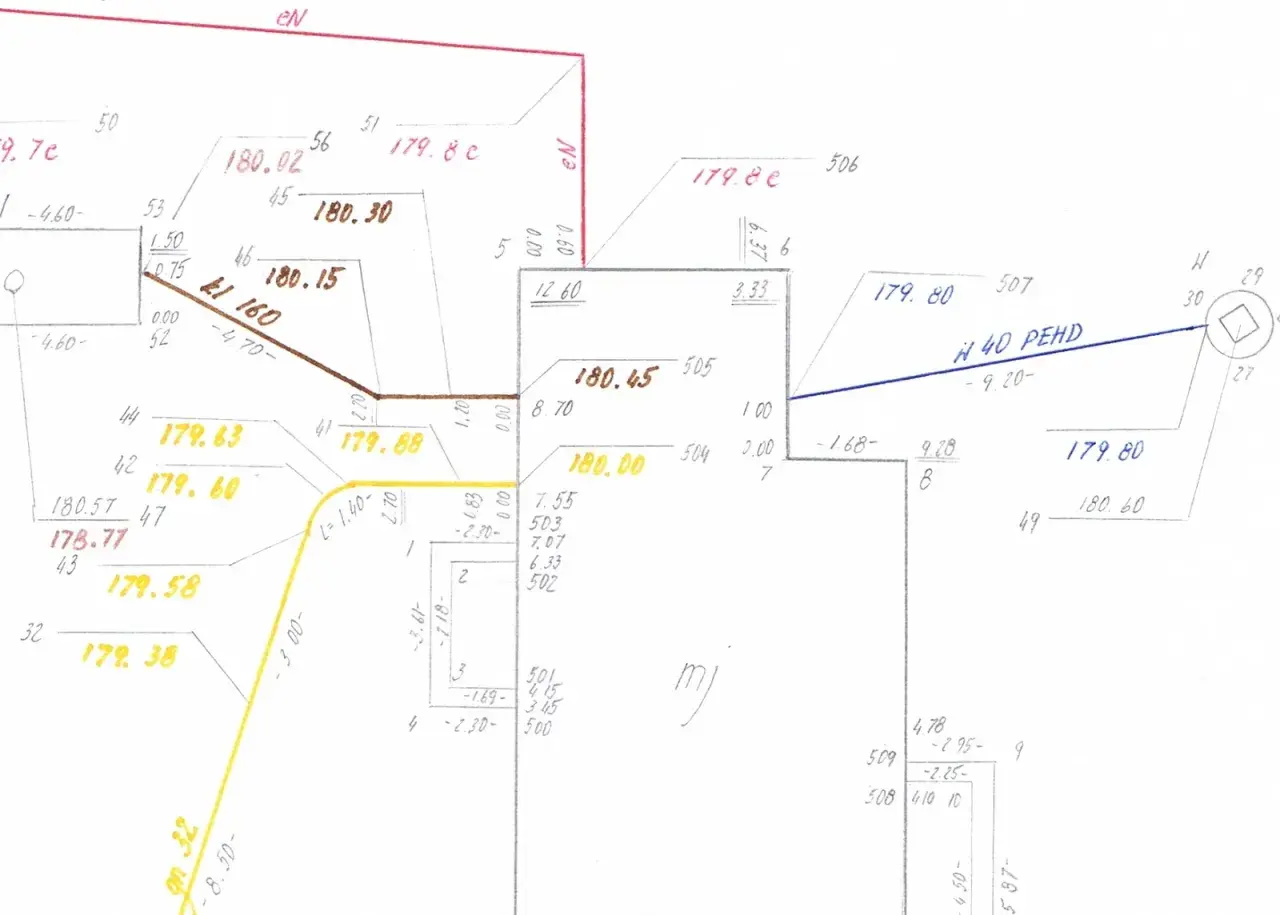

Przy przewodach często pojawia się też dodatkowy opis źródła danych i średnicy w milimetrach, więc sam skrót nie wystarcza do pełnego odczytu. Właśnie dlatego w praktyce nie patrzę na niego jako na zamkniętą definicję, tylko jako na część większej informacji o sieci. Budynki i nawierzchnie rządzą się podobną logiką, ale łatwiej tu o pomyłkę, bo zapis jest jeszcze bardziej skrótowy.
Oznaczenia budynków, dróg i nawierzchni, które najłatwiej pomylić
Budynki i nawierzchnie wyglądają banalnie, ale to właśnie tu inwestorzy najczęściej się mylą. Jeden znak potrafi oznaczać funkcję obiektu, a inny materiał nawierzchni albo typ drogi, więc trzeba czytać je w zestawie, nie osobno. Z mojego doświadczenia największe nieporozumienia dotyczą nie samej działki, tylko tego, co znajduje się przy jej granicy.
| Obszar | Skrót | Znaczenie | Kiedy jest ważny |
|---|---|---|---|
| budynek | m |
budynek mieszkalny | Przy analizie sąsiedniej zabudowy i odległości od granic. |
| budynek | b |
budynek biurowy | Istotny na terenach usługowych i przy zabudowie mieszanej. |
| budynek | t |
budynek garażu | Pomaga odróżnić obiekt pomocniczy od głównej zabudowy. |
| budynek | u |
budynek handlowo-usługowy | Ważny przy działkach przy głównej ulicy albo w strefie usługowej. |
| budynek | h |
budynek hotelu | Przy większych obiektach noclegowych i lokalach z obsługą hotelową. |
| budynek | p |
budynek przemysłowy | Spotykany na terenach produkcyjnych, magazynowych i technicznych. |
| budynek | g |
budynek gospodarstwa rolnego | Przy gruntach rolnych i zabudowie siedliskowej. |
| budynek | r |
budynek przeznaczony do sprawowania kultu religijnego i czynności religijnych | W praktyce ważny głównie przy bardziej złożonej zabudowie otoczenia działki. |
| droga | dr. |
droga bez nazwy | Przy dojazdach i wewnętrznych układach komunikacyjnych. |
| teren | j. |
jezdnia | Pomaga czytać przebieg ulicy i strefę zajętą przez ruch kołowy. |
| teren | ch. |
chodnik | Ważny, gdy projekt dotyczy dojścia, zjazdu lub przebudowy w pasie drogowym. |
| teren | pl. |
plac | Przy placach manewrowych, parkingowych i przestrzeniach publicznych. |
| teren | al. |
aleja albo alejka, zależnie od legendy | Trzeba patrzeć na kontekst, bo skrót bywa używany w różnych opracowaniach nieco inaczej. |
| nawierzchnia |
br., bt., gr.
|
bruk, beton, grunt naturalny | Przy ocenie, z czego zbudowany jest dojazd, dojście albo fragment ulicy. |
W nazwach ulic najczęściej nie widzę skrótu ul.; częściej pojawiają się al. i pl., a reszta opisu zależy od rodzaju mapy. To drobny szczegół, ale w praktyce bardzo pomaga, bo pokazuje, że skrót nie jest odklejony od funkcji miejsca. Skoro już wiemy, co zwykle oznaczają najważniejsze symbole, czas przejść do sposobu ich czytania bez zgadywania.
Jak czytać legendę mapy bez zgadywania
Ja zawsze sprawdzam legendę jako pierwszą, bo bez niej nawet poprawny skrót może zostać źle odczytany. Na mapie do celów projektowych legenda jest szczególnie ważna wtedy, gdy pojawiają się obiekty inne niż standardowe albo gdy dokument zawiera doprecyzowania dla konkretnej inwestycji.
- Zacznij od rodzaju mapy. Inaczej czyta się mapę zasadniczą, a inaczej mapę przygotowaną do projektu budowlanego.
- Sprawdź skalę. Skala wpływa na szczegółowość zapisu, a przy większych skalach widzisz więcej detali i opisów.
- Odszukaj legendę i opis mapy. Tam zwykle znajdziesz wyjaśnienie niestandardowych skrótów, układ współrzędnych i dane wykonawcy.
- Porównaj skróty z przebiegiem obiektów w terenie. Sam zapis nie wystarczy, jeśli nie widać, gdzie biegnie sieć albo gdzie kończy się nawierzchnia.
- Sprawdź, czy pojawiają się liczby i dopiski. Przy przewodach mogą to być średnice, przy budynkach numery, a przy elementach wysokościowych wartości rzędnych.
- Nie zgaduj, jeśli znak nie ma objaśnienia. Przy mapie technicznej brak pewności to sygnał, żeby wrócić do geodety, a nie do własnej interpretacji.
W geodezji drobiazg bywa ważniejszy niż ogólne wrażenie. Jeden skrót może mieć znaczenie lokalne, a ta sama litera w innej warstwie oznaczać coś zupełnie innego, więc przy mapach inwestycyjnych najbezpieczniej czytać wszystko w pakiecie: legenda, opis, skala i teren. Właśnie to ma największe znaczenie dla formalności budowlanych.
Co te oznaczenia zmieniają w formalnościach budowlanych
Z punktu widzenia formalności budowlanych mapa nie jest tylko tłem pod projekt, ale dokumentem roboczym, który wpływa na przebieg całej inwestycji. Obecne przepisy przewidują, że inwestor zapewnia opracowanie mapy na potrzeby projektu budowlanego, a geodeta przygotowuje ją na podstawie materiałów z zasobu, pomiaru terenowego i dokumentów planistycznych. W praktyce mapę porównuje się ze stanem faktycznym w terenie, więc źle odczytany skrót może skończyć się poprawką projektu albo dodatkowymi pomiarami.
To nie jest zrzut z geoportalu, który wystarczy wydrukować i oddać projektantowi. Mapa do projektu ma własny opis, a w niej muszą znaleźć się m.in. skala, położenie obszaru opracowania, gmina, obręb ewidencyjny, wykonawca, identyfikator zgłoszenia, układ współrzędnych i data opracowania. Jeśli inwestycja jest blisko granicy działki, znaczenie zyskują też punkty graniczne i dokładność ich położenia.
- Przy budynku planowanym 4 m lub bliżej granicy trzeba szczególnie uważać na przebieg granic i zgodność danych z terenem.
- Przy innych obiektach budowlanych odległość 3 m lub mniej też może wymagać doprecyzowania punktów granicznych.
- Jeżeli mapa ma służyć projektowi przyłącza, kolizja z siecią bywa ważniejsza niż sam przebieg ogrodzenia.
- Gdy na mapie pojawiają się dodatkowe obiekty, legenda przestaje być dodatkiem, a staje się częścią dokumentu.
Dlatego przy formalnościach budowlanych najwięcej daje nie sam odczyt symbolu, ale zrozumienie, jaki ma wpływ na projekt. Jeżeli na działce przebiega gaz, kanalizacja albo linia energetyczna, jeden skrót może przesądzić o tym, gdzie projektant przesunie budynek, zjazd albo instalację. I właśnie na tym etapie najłatwiej popełnić kosztowny błąd.
Co sprawdzić przed przekazaniem mapy projektantowi
Przed oddaniem mapy do projektu robię krótką kontrolę. Nie po to, żeby szukać problemów na siłę, ale żeby wyłapać rzeczy, które później wyjdą w adaptacji projektu albo w rozmowie z urzędem.
- Czy mapa obejmuje cały obszar niezbędny do projektu, a nie tylko samą działkę.
- Czy legenda wyjaśnia wszystkie nietypowe znaki i dopiski.
- Czy widać przebieg sieci w pobliżu planowanej zabudowy, zjazdu i przyłączy.
- Czy opis mapy zawiera skalę, obręb, gminę, układ współrzędnych i dane wykonawcy.
- Czy granice działki, numery działek i najbliższe obiekty terenowe są spójne z tym, co faktycznie widać w terenie.
- Czy przy przewodach pojawiają się dodatkowe informacje, na przykład średnica albo oznaczenie źródła danych.
Jeżeli któryś zapis nadal budzi wątpliwości, nie próbuję go interpretować na oko. To właśnie tutaj najłatwiej o błąd, bo skróty na mapie geodezyjnej bywają czytelne dopiero w zestawieniu z legendą, skalą i opisem mapy. Jedna szybka konsultacja z geodetą zwykle oszczędza więcej czasu niż późniejsze poprawki w projekcie.
