Kolory na mapie zasadniczej porządkują treść terenu: pomagają odróżnić sieci uzbrojenia, budynki, granice działek i elementy zagospodarowania jeszcze zanim zacznie się analiza projektu. W formalnościach budowlanych to ważne, bo od poprawnego odczytu legendy zależy, czy dobrze ocenisz kolizje, dostęp do mediów i sens dalszych uzgodnień. Poniżej wyjaśniam, jak czytać te oznaczenia bez zgadywania i na co zwrócić uwagę, gdy mapa ma służyć do budowy albo przygotowania dokumentacji.
Najważniejsze kolory i ich znaczenie w praktyce
- Czerwony najczęściej oznacza sieć elektroenergetyczną.
- Niebieski dotyczy zwykle wodociągów i elementów wodnych, np. hydrantów.
- Żółto-oliwkowy wskazuje na gaz.
- Brązowy pojawia się przy kanalizacji.
- Pomarańczowy jest typowy dla telekomunikacji.
- Fioletowy / magenta wiąże się z ciepłownictwem.

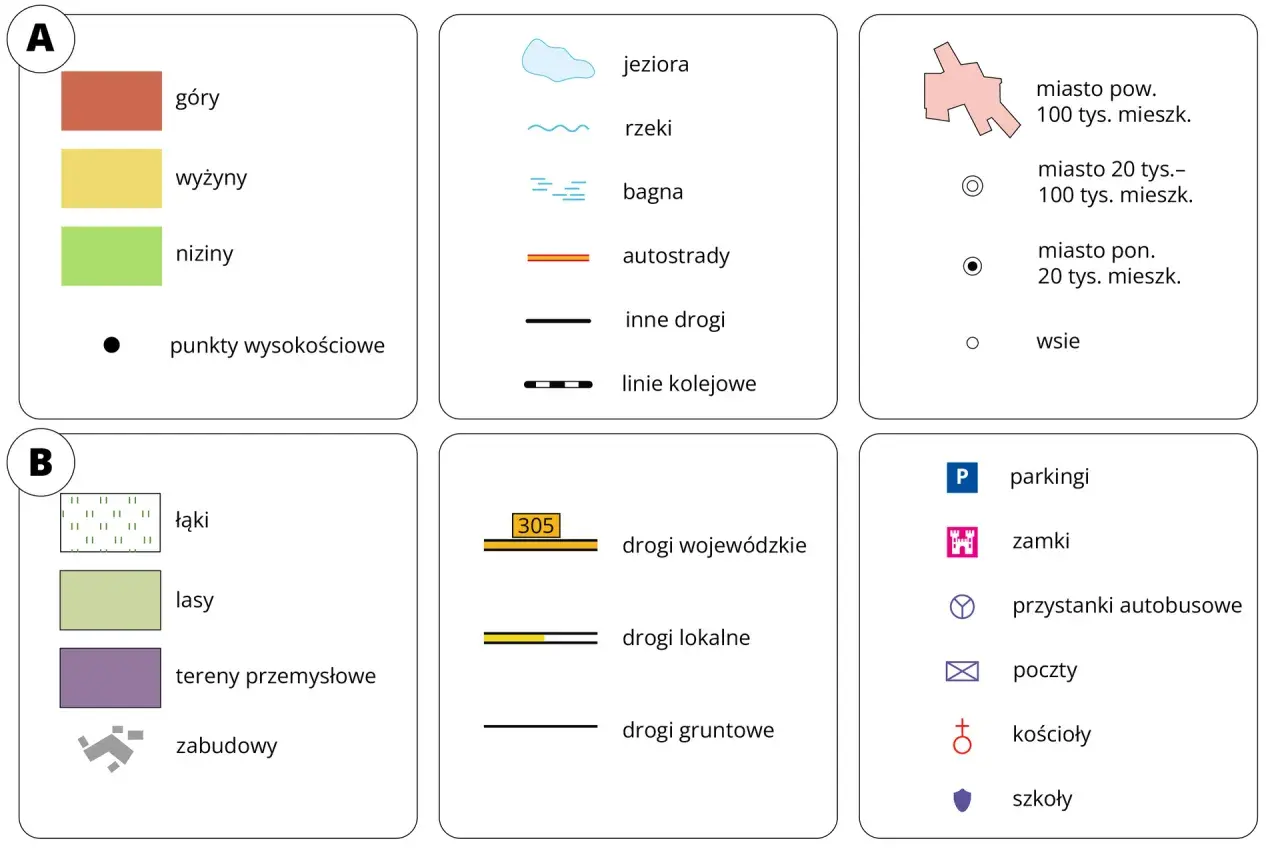

Jakie kolory pojawiają się w legendzie mapy zasadniczej
W praktyce mapa zasadnicza opiera się na stałym standardzie znaków kartograficznych, ale barwy są przypisane do rodzaju obiektu, a nie do „ładniejszego wyglądu” arkusza. Rozporządzenie z 23 lipca 2021 r. porządkuje ten system i wskazuje, że to właśnie rodzaj sieci lub obiektu decyduje o kolorze, a nie przypadkowa decyzja wykonawcy.
Najprościej patrzeć na legendę jak na kod szybkiego odczytu. Kolor mówi, z jaką grupą obiektów masz do czynienia, ale dopiero opis, linia i symbol doprecyzowują znaczenie. To ważne zwłaszcza przy działkach budowlanych, gdzie jedna linia może oznaczać istniejącą sieć, a inna jej wariant projektowany.
| Kolor w legendzie | Co zwykle oznacza | Dlaczego ma znaczenie przy budowie |
|---|---|---|
| Czerwony | Sieć elektroenergetyczna, w tym przewody wysokiego, średniego i niskiego napięcia | Pomaga wychwycić strefy kolizji i ryzyko prowadzenia robót ziemnych w pobliżu kabla lub linii |
| Niebieski | Sieć wodociągowa oraz elementy z nią związane, np. hydranty | Ułatwia sprawdzenie możliwości przyłączenia i przebiegu instalacji w otoczeniu działki |
| Żółto-oliwkowy | Sieć gazowa | To jeden z kolorów, którego nie warto lekceważyć przy planowaniu fundamentów, wjazdu i przyłączy |
| Brązowy | Kanalizacja | Wskazuje przewody i elementy, które mogą ograniczyć przebieg projektowanej infrastruktury |
| Pomarańczowy | Telekomunikacja | Przydaje się przy planowaniu wykopów i uzgodnień dla przyłączy lub przebudowy sieci |
| Fioletowy / magenta | Ciepłownictwo | Ważny sygnał, gdy inwestycja jest w terenie z istniejącą infrastrukturą techniczną |
| Czarny / prawie czarny | Granice, opisy, większość obiektów ogólnych, część budynków i komunikacji | To podstawowy kolor treści „neutralnej”, czyli takiej, która nie należy do konkretnej sieci |
W praktyce odcienie mogą się minimalnie różnić między systemem informatycznym, wydrukiem i eksportem PDF, ale zasada pozostaje ta sama: liczy się legenda konkretnej mapy, a nie pamięć kolorów z innego arkusza. Właśnie dlatego przy formalnościach budowlanych nigdy nie opieram się wyłącznie na samym kolorze, tylko sprawdzam cały zapis mapy. To prowadzi do kolejnego kroku, czyli umiejętnego czytania legendy, a nie tylko samych barw.
Jak czytać legendę krok po kroku, gdy liczy się działka i media
Jeżeli mapa ma pomóc przy budowie domu, najlepiej czytać ją w tej kolejności: najpierw rodzaj obiektu, potem kolor, na końcu dopiski i typ linii. Taki sposób oszczędza wielu pomyłek, bo jedna barwa może wystąpić w kilku wariantach oznaczeń.
- Znajdź grupę obiektów - legenda zwykle dzieli treść na osnowy, granice, działki, budynki, uzbrojenie, komunikację oraz elementy terenu.
- Sprawdź kolor - to on podpowiada, czy patrzysz na wodę, gaz, prąd, kanalizację czy telekomunikację.
- Odczytaj typ linii - linia ciągła, przerywana albo mieszana mówi więcej niż sam kolor.
- Zweryfikuj opis - skróty typu „proj.” albo „bud.” sugerują obiekt projektowany lub w budowie.
- Porównaj ze skalą - w skali 1:500 mapa pokaże więcej szczegółów niż w 1:2000 czy 1:5000.
To podejście jest szczególnie ważne przy sieciach uzbrojenia terenu, bo standard przewiduje też oznaczanie przewodów projektowanych linią przerywaną 3 mm na 1 mm w kolorze przypisanym do danej sieci, z etykietą „proj.”. Dla projektanta to sygnał, że ma do czynienia z planowaną infrastrukturą, a nie tylko z istniejącym stanem terenu. I właśnie dlatego sama barwa bez kontekstu potrafi wprowadzić w błąd.
Dlaczego sam kolor nie wystarcza do oceny terenu
Najczęstszy błąd polega na traktowaniu mapy zasadniczej jak prostej planszy z kolorami. W rzeczywistości ten sam kolor może dotyczyć przewodu, urządzenia, punktu charakterystycznego albo obudowy ochronnej, a znaczenie zmienia się wraz z kształtem znaku i opisem. Na przykład niebieski może oznaczać przewód wodociągowy, ale też hydrant lub inne urządzenie związane z wodą.
Drugim filtrem jest styl linii. Linia ciągła zwykle oznacza obiekt istniejący, a przerywana lub opisana jako projektowana sygnalizuje stan planowany. Trzecim elementem jest lokalny kontekst: na jednej działce kluczowy będzie gaz, na innej kanalizacja, a w zwartej zabudowie największe znaczenie ma czasem telekomunikacja albo sieć elektroenergetyczna.Warto też pamiętać, że mapa zasadnicza jest wizualizacją kartograficzną generowaną z danych urzędowych. To świetne narzędzie do orientacji, ale nie zastępuje oględzin w terenie, inwentaryzacji powykonawczej ani uzgodnień z gestorami sieci. Jeśli coś wygląda na kolizję, nie zakładam od razu najgorszego, tylko sprawdzam dokumenty źródłowe. Ta ostrożność przydaje się szczególnie wtedy, gdy mapa ma wejść do projektu budowlanego.
Co te oznaczenia znaczą przed budową domu lub przyłączeniem mediów
Przy inwestycji mieszkaniowej kolory z mapy zasadniczej pomagają odpowiedzieć na trzy praktyczne pytania: gdzie mogę bezpiecznie prowadzić wykopy, jakie media już są w pobliżu i czy trzeba liczyć się z dodatkowymi uzgodnieniami. To nie jest wiedza „na później” - ona często decyduje o układzie domu, wjazdu, szamba, przydomowej oczyszczalni albo miejsca pod skrzynki techniczne.
Jeżeli na działce lub przy jej granicy widzisz oznaczenia sieci elektroenergetycznej, gazowej czy wodociągowej, traktuję to jako sygnał do dokładniejszej analizy. Im bliżej planowanego budynku przebiega sieć, tym większe znaczenie ma aktualność mapy i weryfikacja przebiegu w terenie. Sam kolor nie przesądza jeszcze o kolizji, ale pokazuje, gdzie trzeba być czujnym.
W praktyce największą wartość mają trzy sytuacje:
- sprawdzenie, czy planowany budynek nie wchodzi w strefę problematyczną względem sieci;
- ustalenie, czy przyłącza da się poprowadzić bez niepotrzebnych przebudów;
- rozpoznanie elementów, które mogą wymagać dodatkowych uzgodnień z gestorem lub geodetą.
Przy takich analizach mapę zasadniczą czytam razem z innymi dokumentami, a nie samotnie. To daje pełniejszy obraz i zmniejsza ryzyko kosztownych korekt na etapie projektu. Następny krok to wyłapanie błędów, które najczęściej popełniają osoby interpretujące mapę pierwszy raz.
Najczęstsze pomyłki przy odczytywaniu mapy zasadniczej
Najwięcej nieporozumień bierze się z tego, że ktoś zapamiętuje sam kolor, ale pomija resztę znaku. W formalnościach budowlanych taki skrót myślowy bywa kosztowny, bo może prowadzić do błędnej oceny odległości, kolizji albo zakresu uzgodnień.
- Mylenie mapy zasadniczej z mapą do celów projektowych - pierwsza jest bazą informacyjną, druga jest opracowaniem przygotowanym pod konkretny projekt.
- Zakładanie, że ten sam kolor zawsze oznacza to samo - znaczenie zależy od rodzaju obiektu, skrótu i typu linii.
- Ignorowanie statusu „proj.” lub „bud.” - to często ważniejsza wskazówka niż sam odcień kreski.
- Odczytywanie mapy bez legendy - w praktyce to najkrótsza droga do błędu.
- Uznawanie wydruku za absolutnie miarodajny w każdym detalu - na papierze i w systemie cyfrowym odcienie mogą się nieco różnić.
Jest jeszcze jeden błąd, który widzę regularnie: ktoś szuka „jednej uniwersalnej tabeli kolorów” i uważa, że ma wtedy pełną odpowiedź. Tymczasem mapa zasadnicza działa warstwowo, a legenda ma pomóc w odczycie konkretnego arkusza. Dlatego w razie wątpliwości lepiej sprawdzić źródło legendy niż ufać obiegowym opisom z internetu. To prowadzi do ostatniej, praktycznej części: co zrobić, zanim mapa trafi do projektanta albo do urzędu.
Co sprawdzić przed przekazaniem mapy do projektu domu
Gdy mapa zasadnicza ma wejść do dokumentacji budowlanej, robię szybki przegląd trzech rzeczy: czy arkusz jest aktualny, czy legenda jest czytelna i czy przebieg kluczowych sieci zgadza się z tym, co widać w terenie. To zwykle wystarcza, żeby wyłapać większość problemów zanim przerodzą się w poprawki projektu.
- Aktualność materiału - stary arkusz bywa mniej przydatny niż świeża kopia z zasobu.
- Czytelność barw i opisów - jeśli legenda jest słaba, nie warto zgadywać znaczeń.
- Przebieg sieci przy granicy działki - to punkt, w którym najczęściej pojawiają się kolizje.
- Różnice między mapą a stanem w terenie - widoczne ogrodzenie, słup czy studzienka powinny budzić pytanie, czy dokument wymaga aktualizacji.
Jeżeli mapa ma służyć do formalności budowlanych, nie traktuję jej jak ozdobnego załącznika. To narzędzie, które ma pomóc bezpiecznie zaplanować inwestycję, a dobrze odczytane kolory oszczędzają czas, pieniądze i nerwy. Właśnie dlatego zawsze zaczynam od legendy, a dopiero potem przechodzę do projektu i uzgodnień.
