Oznaczenia geodezyjne na mapie potrafią powiedzieć więcej niż długi opis techniczny, ale tylko wtedy, gdy odczytuje się je w całości. Skrót KSD zwykle wiąże się z siecią kanalizacyjną i z metadanymi przewodu, a nie z przypadkowym symbolem naniesionym na plan. Poniżej wyjaśniam, jak taki zapis czytać, co oznacza w praktyce budowlanej i kiedy trzeba go sprawdzić z geodetą albo projektantem.
Najważniejsze rzeczy do zapamiętania o skrócie KSD na mapie
- KSD najczęściej odnosi się do przewodu kanalizacji sanitarnej, ale pełny sens zależy od legendy mapy.
- W zapisie liczy się nie tylko rodzaj sieci, lecz także źródło danych i średnica przewodu.
- Na mapie do celów projektowych taki symbol ma znaczenie przy ocenie kolizji z planowaną zabudową.
- Jeśli oznaczenie przechodzi przez działkę, trzeba sprawdzić je z aktualną mapą, legendą i dokumentacją geodezyjną.
- Sam skrót nie wystarcza do podjęcia decyzji projektowej; ważny jest cały kontekst opracowania.
Co zwykle oznacza zapis KSD na mapie

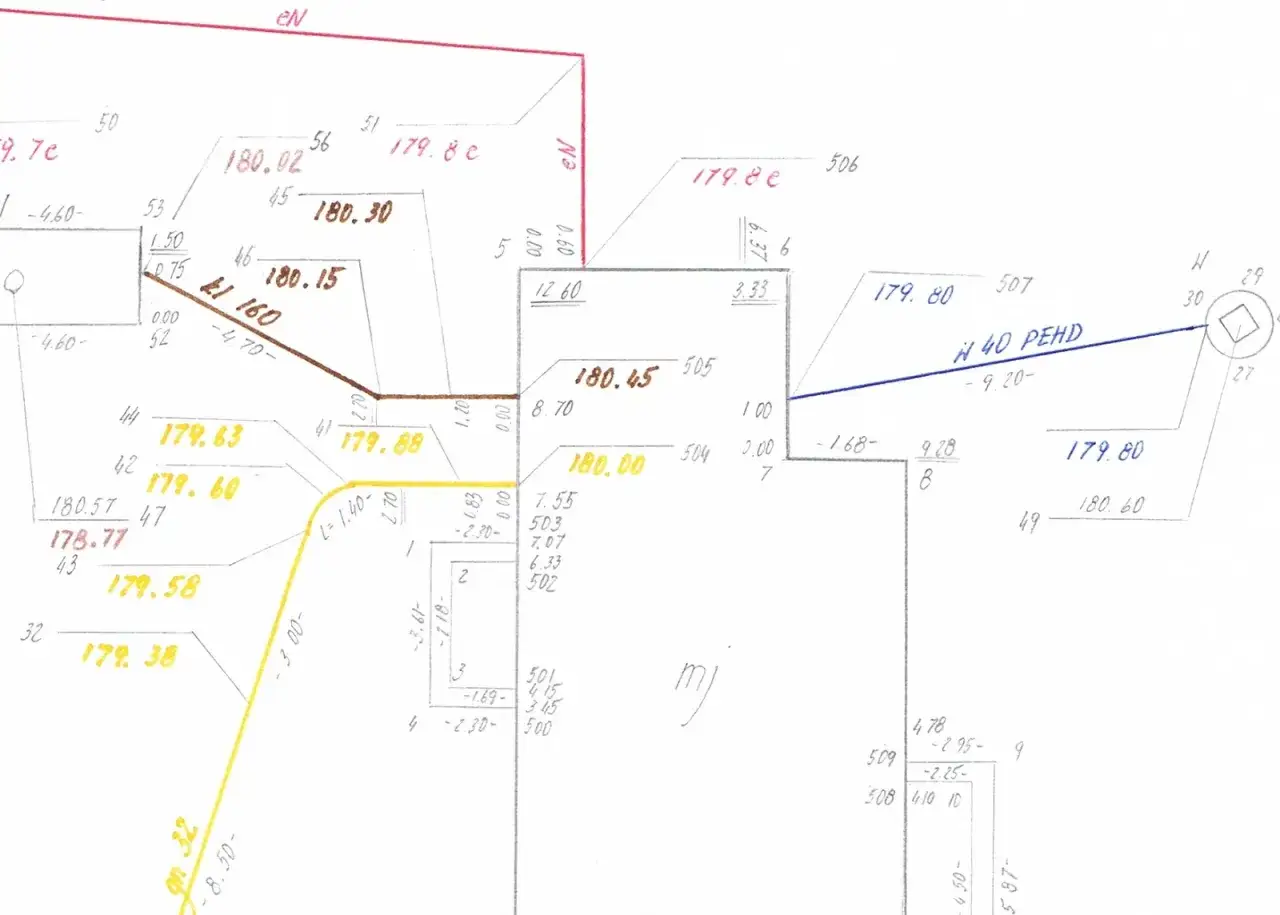

W standardzie opisu przewodów uzbrojenia terenu kolejność informacji jest dość precyzyjna: najpierw rodzaj sieci, potem typ, dalej źródło danych o położeniu, a na końcu średnica lub wymiar przewodu. Dlatego zapis ksD odczytuję przede wszystkim jako odniesienie do kanalizacji sanitarnej, a litera D wskazuje na określony sposób pozyskania danych, bardzo często z digitalizacji lub wektoryzacji rastra mapy.
Jeśli obok pojawia się liczba, np. ksD160, dochodzi jeszcze informacja o średnicy przewodu. W praktyce to dużo ważniejsze niż sam skrót, bo właśnie średnica i przebieg instalacji decydują o tym, czy obiekt budowlany da się sytuować w planowanym miejscu bez kolizji. To rozróżnienie ma znaczenie dopiero wtedy, gdy porównasz je z innymi skrótami i legendą arkusza.
Jak odróżnić go od podobnych oznaczeń
Na mapach geodezyjnych podobne skróty potrafią oznaczać zupełnie różne rzeczy. Ja zawsze zaczynam od sprawdzenia, czy patrzę na sieć sanitarną, deszczową, ogólnospławną czy na inne uzbrojenie terenu, bo pojedyncza litera potrafi zmienić sens całego opisu.
| Zapis | Najczęstszy sens | Co sprawdzam w praktyce |
|---|---|---|
ks |
kanalizacja sanitarna | Czy chodzi o istniejącą sieć, czy tylko o przewód ujawniony na podstawie danych kartograficznych |
kd |
kanalizacja deszczowa | Gdzie odprowadzane są wody opadowe i czy nie ma kolizji z fundamentami albo podjazdem |
ksD |
kanalizacja sanitarna z atrybutem źródła danych oznaczonym literą D | Czy legenda mapy potwierdza, że litera D oznacza digitalizację lub wektoryzację |
ksD160 |
jak wyżej, z podaną średnicą przewodu | Czy średnica i przebieg instalacji wpływają na projekt zabudowy lub przyłącza |
ksD - niecz. |
przewód nieczynny | Czy element został wyłączony z użytkowania, ale nadal może mieć znaczenie terenowe |
Najważniejsza zasada jest prosta: nie czytam skrótu w oderwaniu od legendy. Ten sam zapis może wyglądać podobnie na różnych wydrukach, ale sens będzie jasny dopiero wtedy, gdy zestawi się go z opisem arkusza i źródłem danych. Dzięki temu unikniesz błędu, który w budowlance kosztuje najwięcej, czyli mylnego założenia, że wszystko da się później „dopasować” bez zmian w projekcie.
Dlaczego to ma znaczenie przy formalnościach budowlanych
Przy inwestycji budowlanej mapa nie jest dekoracją do projektu, tylko narzędziem, na którym rozstrzyga się bardzo konkretne kwestie: odległości od sieci, kolizje z uzbrojeniem terenu, możliwość poprowadzenia przyłączy i sensowne usytuowanie budynku na działce. W zależności od skali zamierzenia pracuje się zwykle na skali nie mniejszej niż 1:500 dla działki budowlanej, 1:1000 dla zespołu obiektów i 1:2000 dla terenów rozległych. Sama mapa musi być sporządzona przez geodetę z odpowiednimi uprawnieniami i opatrzona klauzulą urzędową albo równoważnym potwierdzeniem weryfikacji.
Przy niektórych przyłączach zamiast pełnej mapy dochodzi plan sytuacyjny, ale też nie jest to luźny szkic. Taki plan sporządza się na kopii aktualnej mapy zasadniczej albo mapy jednostkowej przyjętej do zasobu. Właśnie dlatego zapis związany z kanalizacją traktuję jako sygnał ostrzegawczy, a nie ciekawostkę. Jeśli na działce przebiega sieć opisana jako kanalizacja sanitarna, projektant może musieć przesunąć budynek, zmienić przebieg instalacji albo uwzględnić dodatkowe uzgodnienia. Najwięcej problemów widzę wtedy, gdy inwestor zakłada, że „to tylko linia na mapie”, a w praktyce linia oznacza ograniczenie, którego nie da się zignorować.
Co zrobić, gdy oznaczenie przechodzi przez twoją działkę
Gdy taki zapis pojawia się na mapie działki, zaczynam od trzech rzeczy. Po pierwsze, sprawdzam legendę danego opracowania, bo bez niej nie wiadomo, czy litera D opisuje źródło danych, etap opracowania czy lokalny sposób zapisu. Po drugie, porównuję mapę z aktualnym stanem terenu. Po trzecie, jeśli planuję budowę, proszę geodetę albo projektanta o ocenę, czy sieć rzeczywiście koliduje z zamierzeniem budowlanym.
- Jeżeli oznaczenie dotyczy sieci istniejącej, sprawdź, czy da się zachować wymagane odległości od budynku i przyłącza.
- Jeżeli zapis pochodzi z digitalizacji starszej mapy, potwierdź go w aktualnych materiałach zasobu, bo stary raster bywa niedokładny.
- Jeżeli sieć ma przebiegać przez obszar zabudowy, zaplanuj korektę projektu wcześniej, zanim dokumentacja trafi do uzgodnień.
- Jeżeli masz wątpliwość, poproś o wyciąg z legendy lub opis warstwy, zamiast zgadywać na podstawie samego symbolu.
To podejście oszczędza czas, bo nie wymusza nerwowych zmian w ostatnim momencie. I właśnie tu pojawia się kolejny problem, który widzę bardzo często: błędne odczytywanie mapy jeszcze przed pierwszą rozmową z projektantem.
Najczęstsze błędy przy interpretacji takiego skrótu
Największy błąd to uznanie, że sam skrót wystarcza do oceny sytuacji na działce. Nie wystarcza. Drugi błąd to traktowanie każdej starej mapy jako aktualnej, choć w praktyce uzbrojenie terenu mogło się zmienić kilka razy. Trzeci błąd polega na myleniu kanalizacji sanitarnej z deszczową, zwłaszcza gdy zapis jest drobny albo częściowo zasłonięty innymi obiektami.
Ja szczególnie zwracam uwagę na jeszcze jedną rzecz: na mapie projektowej nie liczy się tylko to, co widać, ale też to, czego nie widać, bo dokumentacja może opierać się na różnych źródłach danych. Z tego powodu inwestor powinien zakładać margines ostrożności, a nie bezkrytycznie ufać pierwszemu odczytowi. Gdy te pułapki odfiltrujesz, łatwiej przejść do bezpiecznego działania.
Jak sprawdzić zapis, zanim projekt trafi do urzędu
Najbezpieczniej jest potraktować taki skrót jako punkt startowy, nie jako gotową odpowiedź. Jeśli budujesz dom albo przygotowujesz przyłącze, poproś geodetę o interpretację mapy w kontekście całego arkusza, nie tylko jednego oznaczenia. W praktyce liczy się połączenie trzech elementów: aktualnej mapy do celów projektowych, legendy oraz oceny kolizji z planowaną zabudową.
Moja zasada jest prosta: najpierw weryfikacja symbolu, potem sprawdzenie przebiegu sieci, a dopiero na końcu decyzja projektowa. Taki porządek zmniejsza ryzyko przeróbek, opóźnień i dodatkowych kosztów. Jeśli zapis typu ksD budzi choć cień wątpliwości, lepiej wyjaśnić go od razu niż poprawiać projekt po fakcie.
