Sam temat wyłącznik krzyżowy schemat zwykle prowadzi do jednego pytania: jak połączyć łączniki tak, aby światło dało się zapalać i gasić z kilku miejsc bez zgadywania przy puszce. Poniżej rozkładam to na prosty układ połączeń, pokazuję, jak czytać zaciski i przewody, oraz wskazuję błędy, które najczęściej psują montaż. Piszę o tym tak, jak sam tłumaczyłbym to komuś, kto planuje remont albo chce po prostu zrozumieć, co dzieje się za klawiszem w ścianie.
Najważniejsze rzeczy o układzie schodowo-krzyżowym
- Układ z łącznikiem krzyżowym służy do sterowania jednym obwodem oświetleniowym z trzech i większej liczby miejsc.
- Na końcach zawsze pracują dwa łączniki schodowe, a krzyżowy trafia między nie.
- W typowej instalacji przełącza się fazę, a przewód neutralny i ochronny prowadzi się bezpośrednio do oprawy.
- Łącznik krzyżowy ma zwykle cztery zaciski i działa jak przełącznik, który zamienia miejscami dwie żyły korespondencyjne.
- Najwięcej problemów powoduje mylenie zacisków wspólnych z korespondencyjnymi i podłączanie przewodów tylko „na kolor”.
- Przy większym remoncie czasem lepiej rozważyć przekaźnik bistabilny albo sterowanie smart niż rozbudowywać klasyczny układ do wielu punktów.

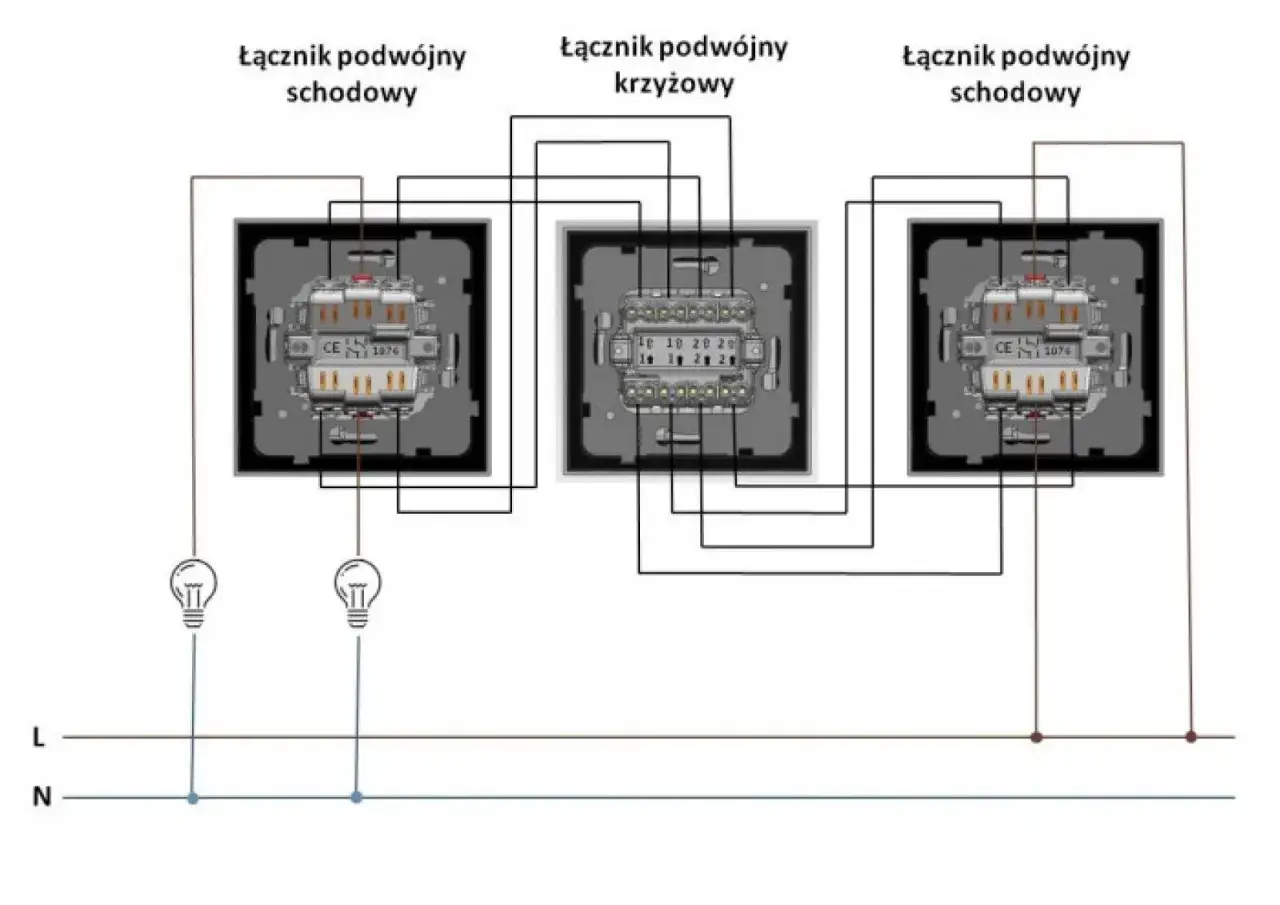

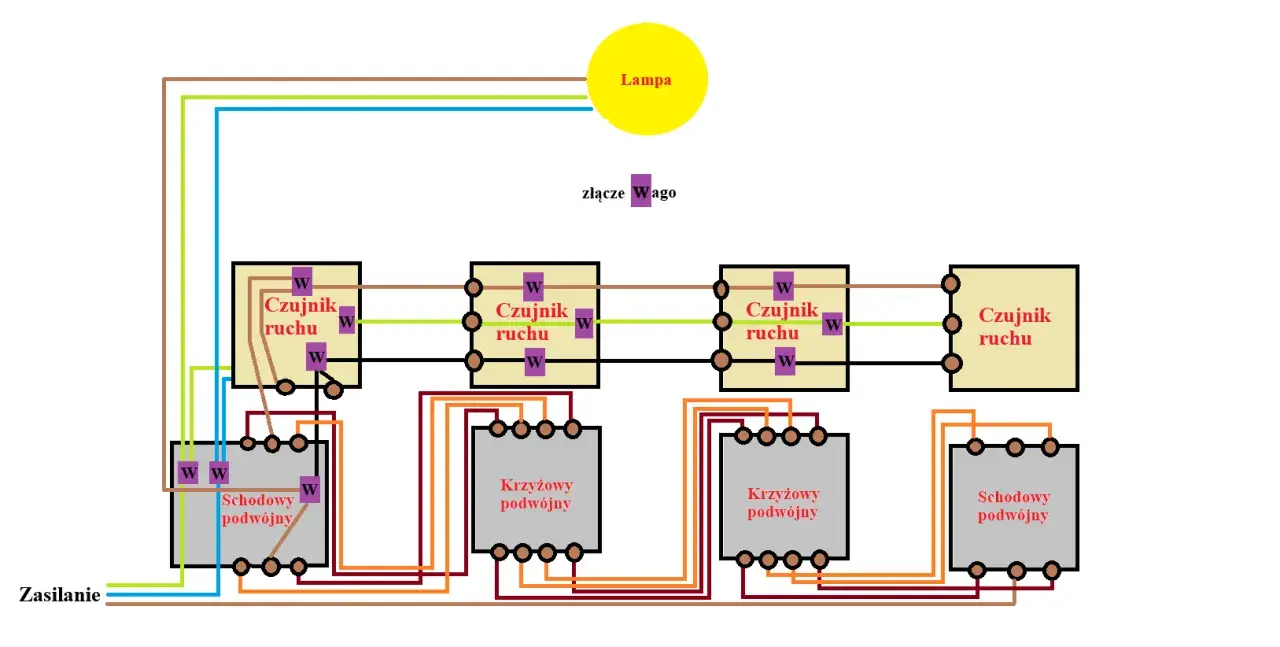

Co pokazuje schemat połączeń łącznika krzyżowego
Na prostym rysunku widać zawsze tę samą logikę: dwa łączniki schodowe stoją na krańcach układu, a łącznik krzyżowy pracuje pomiędzy nimi. To właśnie dlatego jednym klawiszem możesz sterować światłem z parteru, piętra i jeszcze z trzeciego miejsca po drodze, na przykład z półpiętra albo z końca długiego korytarza.
Ja lubię tłumaczyć ten układ od końca. Lampa nie dostaje zasilania „na stałe” przez sam krzyżowy, tylko przez ciąg połączeń, który zmienia się po każdym przełączeniu. Krzyżowy nie jest więc osobnym włącznikiem światła w ścisłym sensie, tylko elementem, który przeplata dwie żyły sterujące i pozwala wydłużyć układ schodowy o kolejne miejsce obsługi.
- Układ na 2 punkty sterowania: wystarczą 2 łączniki schodowe.
- Układ na 3 punkty: potrzebujesz 2 łączników schodowych i 1 krzyżowego.
- Układ na 4 punkty: 2 schodowe i 2 krzyżowe.
- Każdy kolejny punkt pośrodku oznacza kolejny łącznik krzyżowy w szeregu.
To ważne, bo wiele osób szuka „samego krzyżowego”, a w praktyce on zawsze działa jako część większego zestawu. Kiedy to już jest jasne, łatwiej zrozumieć sam mechanizm przepływu prądu.
Jak działa układ schodowo-krzyżowy w praktyce
W najprostszej wersji faza trafia do pierwszego łącznika schodowego, potem przechodzi dwiema żyłami korespondencyjnymi przez łącznik krzyżowy i dochodzi do drugiego łącznika schodowego, który podaje ją dalej na lampę. Neutralny i ochronny nie przechodzą przez te łączniki, tylko idą bezpośrednio do oprawy. Dzięki temu obwód jest prosty, a sama zmiana stanu światła wynika wyłącznie z tego, jak ustawione są styki.
Łącznik krzyżowy nie „włącza” i nie „wyłącza” światła sam z siebie. On tylko przełącza dwa tory między sobą. W jednej pozycji przewody biegną prosto, w drugiej krzyżują się. Z punktu widzenia użytkownika efekt jest banalnie wygodny: naciskasz dowolny klawisz, a lampa zmienia stan.
Przeczytaj również: Podłączenie do istniejącego przyłącza - Formalności, koszty i błędy
Dlaczego ten układ działa intuicyjnie
Bo każdy element robi tylko jedną rzecz. Schodowy wybiera jedną z dwóch ścieżek, krzyżowy zamienia ścieżki miejscami, a drugi schodowy domyka całość. Nie ma tu elektroniki, programowania ani opóźnień. Właśnie dlatego ten układ nadal ma sens w zwykłych domach, mieszkaniach i na klatkach schodowych.
Jeśli chcesz sobie to wyobrazić bez rysunku, myśl o dwóch równoległych przewodach, które raz biegną wprost, a raz są zamieniane miejscami. To wystarcza, żeby światło mogło zmienić stan z dowolnego punktu obsługi.
Dobrze zrozumiany mechanizm ułatwia też odczytanie oznaczeń na mechanizmie i przewodach, a to najczęściej oszczędza błędów przy montażu.
Jak czytać zaciski i przewody
Tu najłatwiej popełnić kosztowną pomyłkę, dlatego zawsze patrzę najpierw na schemat producenta nadrukowany na obudowie mechanizmu. Same nazwy bywają podobne, ale rozkład zacisków może się różnić między seriami osprzętu. Nie zakładam też, że „brązowy zawsze znaczy to samo”, jeśli instalacja jest starsza albo ktoś wcześniej ją już przerabiał.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Łącznik schodowy | Ma zwykle 3 zaciski: jeden wspólny i dwa korespondencyjne | Zacisk wspólny trzeba rozpoznać przed podłączeniem, nie zgadywać |
| Łącznik krzyżowy | Ma zwykle 4 zaciski, pracujące w dwóch parach | Nie ma zacisku wspólnego; zamienia tylko pary przewodów |
| Przewody korespondencyjne | Łączą łączniki między sobą | To nimi „wędruje” sterowanie między punktami |
| Neutralny i ochronny | Idą bezpośrednio do oprawy | Nie prowadzi się ich przez klawisze |
W praktyce w nowych instalacjach często spotyka się brązowy, czarny i szary jako żyły robocze, niebieski jako neutralny oraz żółto-zielony jako ochronny. Ja i tak sprawdzam wszystko miernikiem albo próbnikiem zgodnym z przeznaczeniem, bo w starych puszkach kolor przewodu bywa tylko wskazówką, a nie gwarancją.
Jeżeli oprawa jest LED-owa, schemat połączeń pozostaje taki sam, ale jakość styków i pewność połączeń stają się jeszcze ważniejsze. Słaby docisk, luźna żyła albo pomylony zacisk potrafią dać efekt migotania albo całkowitego braku reakcji.
Skoro już wiadomo, co do czego służy, przechodzę do błędów, które widzę najczęściej przy takich montażach.
Najczęstsze błędy podczas montażu
W tym układzie problem rzadko wynika z samej idei. Zwykle zawodzi detal: jedna pomylona żyła, zły zacisk albo zbyt duże zaufanie do koloru przewodu. Przy prostych obwodach to jeszcze bywa do odratowania, ale przy kilku punktach sterowania chaos rośnie bardzo szybko.
- Mylenie schodowego z krzyżowym - to najprostsza droga do układu, który działa tylko w jednej kombinacji ustawień.
- Podłączanie neutralnego przez łącznik - w typowym układzie robi się odwrotnie, bo przełącza się fazę.
- Brak oznaczenia żył korespondencyjnych - po zamknięciu puszki trudno potem ustalić, co było czym.
- Oparcie się wyłącznie na kolorach - w starszej instalacji to bardzo ryzykowne.
- Brak sprawdzenia ciągłości - bez testu łatwo uznać, że wszystko jest dobrze, choć jeden styk nie łączy.
- Przeciążenie puszki - za dużo połączeń w małej przestrzeni kończy się słabym dociskiem i przegrzewaniem styków.
Ja dodatkowo zwracam uwagę na prostą rzecz: jeśli w puszce nie ma miejsca na logiczne ułożenie przewodów, montaż już na starcie jest ryzykowny. Lepiej wtedy przeprojektować trasę, niż udawać, że „jakoś się zmieści”.
Kiedy układ jest bardziej rozbudowany albo remont ma objąć większy fragment mieszkania, czasem rozsądniej jest pójść w inne rozwiązanie niż klasyczne łączniki.
Kiedy schodowy z krzyżowym nie jest najlepszym wyborem
Klasyczny układ jest świetny, jeśli chcesz prostego i niezależnego działania bez elektroniki. Ma jednak granice. Im więcej punktów sterowania i im większa odległość między nimi, tym bardziej rośnie liczba przewodów i połączeń, a wraz z nią ryzyko pomyłki. W remontowanym mieszkaniu to nadal bywa najlepsza opcja, ale nie zawsze najbardziej opłacalna.
| Rozwiązanie | Największa zaleta | Główne ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Schodowy + krzyżowy | Prosta logika i brak elektroniki | Wymaga więcej przewodów i miejsca w puszkach | Schody, korytarze, wejścia do domu |
| Przekaźnik bistabilny | Łatwiej sterować z wielu miejsc przy mniejszej liczbie przewodów sterujących | Dochodzą elementy dodatkowe i zależność od modułu | Większy remont, kilka punktów, chęć uproszczenia okablowania |
| Sterowanie smart | Największa wygoda i elastyczność | Zależność od systemu, zasilania i konfiguracji | Nowoczesne mieszkania, modernizacja całego oświetlenia |
Ja traktuję to tak: jeśli chodzi o jeden korytarz albo klatkę schodową, klasyczny układ jest wciąż bardzo praktyczny. Jeśli jednak planujesz szerszą modernizację instalacji, warto porównać go z rozwiązaniem bistabilnym, zanim zamkniesz ściany. To oszczędza późniejszych przeróbek.
Jeżeli zostajesz przy klasyce, można ją jeszcze rozbudować o kolejne punkty bez zmieniania samej zasady działania.
Jak rozbudować sterowanie o kolejne punkty
To jest jedna z najczęściej niedocenianych zalet tego układu. Między dwoma końcowymi łącznikami schodowymi można wstawić kolejne łączniki krzyżowe, a każdy z nich dołoży następny punkt obsługi światła. W praktyce oznacza to, że sterowanie można dopasować do układu domu, a nie odwrotnie.
Przy trzech punktach masz prosty układ: schodowy, krzyżowy, schodowy. Przy czterech dochodzi drugi krzyżowy. Przy pięciu - trzeci. Logika pozostaje ta sama, ale rośnie liczba połączeń, więc tym bardziej opłaca się trzymać porządku w puszkach i opisywać żyły przed zamknięciem instalacji.
- 2 punkty sterowania - tylko 2 łączniki schodowe.
- 3 punkty sterowania - 2 schodowe + 1 krzyżowy.
- 4 punkty sterowania - 2 schodowe + 2 krzyżowe.
- 5 punktów sterowania - 2 schodowe + 3 krzyżowe.
Ważne jest też to, że każdy dodatkowy element zwiększa liczbę możliwych miejsc awarii. Nie oznacza to, że układ przestaje być dobry, tylko że trzeba go montować z większą dyscypliną. Jeśli planujesz rozbudowę, najlepiej zrobić ją od razu w jednym etapie, zamiast wracać do tej samej ściany po kilku miesiącach.
Na koniec zostaje rzecz najmniej efektowna, ale najbardziej praktyczna: kontrola przed zamknięciem puszek i osprzętu.
Co warto przewidzieć przy remoncie, żeby nie poprawiać instalacji po czasie
Jeśli robię taki układ w remoncie, zawsze myślę dwa kroki do przodu. Dziś może wystarczyć jeden punkt sterowania więcej, ale za rok właściciel często chce dołożyć kolejny włącznik przy innym wejściu albo zmienić sposób sterowania lampą w korytarzu. Najtańsza zmiana to ta, którą przewidzisz przed tynkiem.
Przed zamknięciem ścian sprawdzam trzy rzeczy: czy przewody korespondencyjne są opisane, czy zaciski są dociśnięte i czy światło działa poprawnie z każdego miejsca w każdej kombinacji ustawień. Dopiero wtedy uznaję układ za gotowy. Jeśli coś wymaga domysłu, to znaczy, że trzeba wrócić do połączeń, a nie liczyć na to, że „samo się ułoży”.
W dobrze zaplanowanej instalacji łącznik krzyżowy nie jest problemem, tylko wygodnym narzędziem. Daje prostą obsługę światła w domu, na schodach i w długich przejściach, a przy tym pozostaje rozwiązaniem, które można zrozumieć, zweryfikować i naprawić bez rozbudowanej elektroniki.
