L w instalacji elektrycznej - co oznacza i gdzie uważać?

Litera L w instalacji elektrycznej oznacza przewód fazowy, czyli ten, na którym pojawia się napięcie względem N i PE. To właśnie tu najłatwiej o pomyłkę, bo oznaczenie L w elektryce bywa interpretowane zbyt dosłownie, a chodzi po prostu o przewód, który zasila obwód. W praktyce ma to znaczenie przy gniazdach, oświetleniu, termostatach, kotłach elektrycznych i całej automatyce grzewczej w domu.

Co naprawdę oznacza litera L

Najprościej mówiąc, L to faza. W instalacji domowej prąd zmienny płynie między przewodem fazowym a neutralnym, a przewód ochronny ma zadanie bezpieczeństwa, nie pracy ciągłej. Dlatego L jest przewodem, na którym pojawia się potencjał niebezpieczny dla człowieka, nawet wtedy, gdy urządzenie wydaje się wyłączone.

W praktyce spotkasz także oznaczenia L1, L2 i L3. To trzy fazy w instalacji trójfazowej, używanej między innymi do płyt grzewczych, piekarników, pomp ciepła czy kotłów elektrycznych. Jeśli urządzenie ma kilka zacisków L, nie są one dekoracją na schemacie, tylko realnym wskazaniem, jak rozłożyć obciążenie i podać zasilanie zgodnie z projektem.

Ważne rozróżnienie: L nie jest „plusem” jak w baterii. W prądzie przemiennym nie myśli się w kategoriach stałego plusa i minusa, tylko fazy, przewodu neutralnego i ochronnego. To drobiazg językowy, ale przy podłączaniu osprzętu robi dużą różnicę. Dzięki temu łatwiej zrozumieć, dlaczego włącznik światła rozłącza właśnie L, a nie N.

Jak odczytać L, N i PE po kolorach i opisach

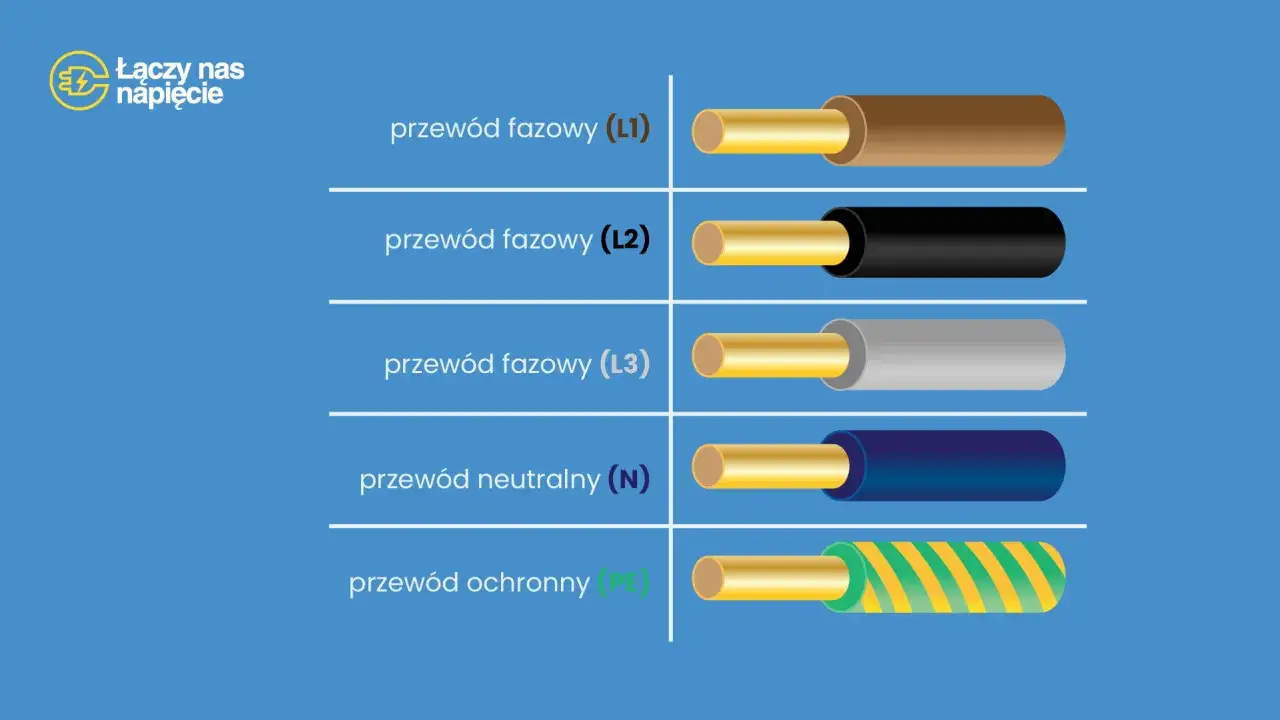

W nowoczesnych instalacjach kolor izolacji bardzo pomaga, ale traktuję go tylko jako wskazówkę, nie ostateczny dowód. W Polsce przyjęty układ barw jest spójny z obecnie stosowaną praktyką: faza zwykle ma kolor brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony. W starszych instalacjach ten porządek bywa jednak pomieszany, więc sama barwa kabla nie wystarcza.

Ja zawsze powtarzam jedną rzecz: kolor to podpowiedź, a pomiar to potwierdzenie. To szczególnie ważne w mieszkaniach po remoncie, w starszych domach i w lokalach, w których ktoś kiedyś „poprawiał” instalację bez trzymania się schematu. Jeśli coś wygląda podejrzanie, lepiej zatrzymać pracę niż zaufać przewodowi tylko dlatego, że jest w „dobrym” kolorze.

Ta zasada prowadzi wprost do praktyki, bo sam symbol L ma największe znaczenie tam, gdzie trzeba coś podłączyć, wymienić albo bezpiecznie uruchomić.

Gdzie L ma największe znaczenie w domu i przy ogrzewaniu

W codziennym użytkowaniu przewód fazowy spotykasz częściej, niż może się wydawać. L pojawia się nie tylko przy gniazdkach, ale też przy włącznikach, sterownikach ogrzewania i urządzeniach grzewczych. To ważne zwłaszcza tam, gdzie automatyka ma pracować niezawodnie przez lata, a nie „na chwilę po montażu”.

W urządzeniach grzewczych oznaczenia są szczególnie czytelne, bo producenci opisują zaciski bardzo konkretnie. W instrukcjach kotłów elektrycznych i sterowników często widnieją zestawy typu L, N, PE albo L1, L2, L3, a obok nich zaciski dla pomp, zaworów i termostatów. To nie jest detal dla „elektryka z zamiłowania”, tylko realna mapa połączeń, od której zależy bezpieczne działanie całego systemu.

Warto też pamiętać, że w automatyce grzewczej L nie zawsze oznacza to samo w każdym miejscu obudowy. Czasem jest to wejście zasilania, czasem faza przełączana przez przekaźnik, a czasem wspólny punkt dla sterowania. Dlatego przy kotle, ogrzewaniu podłogowym czy termostacie nie podłączałbym niczego na pamięć.

Skoro wiadomo już, gdzie L jest używany, warto przejść do błędów, które najczęściej psują całą logikę podłączenia.

Najczęstsze błędy przy podłączaniu fazy

Najgroźniejsze pomyłki przy L nie wynikają z braku wiedzy teoretycznej, tylko z pośpiechu. Widziałem już instalacje, w których ktoś zakładał, że „skoro kabel jest niebieski, to pewnie neutralny”, a potem dziwił się, że zabezpieczenie wybija albo obudowa urządzenia zachowuje się nieprzewidywalnie. To nie są błędy kosmetyczne. To są błędy, które realnie podnoszą ryzyko porażenia i awarii.

• Ufanie tylko kolorowi - w starszych przewodach kolory mogły być inne niż dziś, a po remontach bywały nawet mieszane.
• Podłączanie N zamiast L do wyłącznika - instalacja może działać pozornie poprawnie, ale urządzenie nadal pozostaje niebezpieczne.
• Traktowanie żółto-zielonego przewodu jak zwykłej żyły roboczej - to narusza funkcję ochronną i potrafi stworzyć bardzo poważne zagrożenie.
• Przekładanie przewodów „na próbę” - przy automatyce grzewczej taki ruch bywa prostą drogą do uszkodzenia sterownika.
• Sprawdzanie napięcia wyłącznie neonówką - ten sposób bywa mylący i nie daje takiej pewności jak porządny tester dwubiegunowy.

Najczęstszy skrót myślowy brzmi: „L to po prostu ten, na którym coś działa”. To zbyt mało. L jest przewodem fazowym, ale jego rola zależy od tego, czy patrzysz na włącznik, gniazdo, termostat, listwę sterującą czy kocioł. Ten sam symbol potrafi oznaczać zasilanie, wyjście, punkt wspólny albo fazę w układzie trójfazowym.

Dlatego zanim coś przełożysz, lepiej najpierw potwierdzić, który przewód faktycznie jest fazowy.

Jak sprawdzić, który przewód jest L, zanim cokolwiek odłączysz

W praktyce bezpieczna kolejność jest prosta: najpierw schemat, potem pomiar, dopiero na końcu jakiekolwiek przepinanie. Ja zaczynam od odczytania oznaczeń na urządzeniu i sprawdzenia, czy producent opisuje zaciski jako zasilanie, wyjście czy styk sterujący. To oszczędza czas i ogranicza ryzyko błędnej interpretacji.

1. Wyłącz właściwy obwód w rozdzielnicy i upewnij się, że dotyczy tego konkretnego urządzenia.
2. Sprawdź oznaczenia na obudowie, listwie zaciskowej albo w instrukcji montażu.
3. Użyj dwubiegunowego testera napięcia albo multimetru, a nie samego śrubokręta z neonówką.
4. Potwierdź napięcie między L i N - w typowej instalacji jednofazowej powinno być około 230 V.
5. Sprawdź układ przewodów po ponownym załączeniu tylko wtedy, gdy masz pewność, że wszystko jest poprawnie rozpoznane.

Przy pomiarach ważny jest jeszcze jeden szczegół: PE nie służy do „zgadywania” L. To przewód ochronny, więc używa się go do kontroli i bezpieczeństwa, a nie jako zamiennika przewodu neutralnego. Jeśli wynik pomiaru wygląda nietypowo, nie próbuję zgadywać - traktuję to jako sygnał, że instalacja wymaga sprawdzenia.

W obwodach grzewczych szczególnie pilnuję też, czy urządzenie wymaga jednej fazy, czy zasilania trójfazowego. Pomylenie L z L1/L2/L3 albo podanie fazy na zły zacisk może dać objawy od razu albo dopiero po czasie, gdy elektronika zacznie pracować niestabilnie. To jeden z tych przypadków, w których „działa” nie znaczy „jest poprawnie”.

Jeżeli oznaczeń nie da się odczytać albo instalacja jest starsza, trzeba podejść do tematu jeszcze ostrożniej.

Co zrobić, gdy oznaczenia są stare, nieczytelne albo ich brakuje

W starszych budynkach spotyka się instalacje, w których kolory żył nie odpowiadają dzisiejszym standardom albo ktoś po drodze zmienił fragment okablowania bez zachowania ciągłości oznaczeń. Zdarza się też przewód PEN, czyli taki, który łączy funkcję ochronną i neutralną. Dla użytkownika to ważna wskazówka, że nie można patrzeć na kabel wyłącznie przez pryzmat koloru.

• Nie zakładaj, że niebieski zawsze oznacza neutralny, jeśli instalacja jest stara lub modernizowana etapami.
• Nie używaj żółto-zielonego przewodu do celów roboczych, nawet jeśli kiedyś ktoś tak zrobił.
• Jeśli brakuje oznaczeń na listwie zaciskowej, zrób zdjęcie przed rozłączeniem i opisz przewody własnym systemem.
• Przy urządzeniach grzewczych trzymaj się schematu producenta, a nie ogólnej zasady „na oko będzie dobrze”.
• Przy wątpliwościach wezwij elektryka z odpowiednimi uprawnieniami, zwłaszcza gdy chodzi o obwód stały, kocioł albo sterowanie pompą.

W praktyce najbardziej problematyczne są mieszkania i domy po kilku modernizacjach, gdzie część obwodów jest nowa, a część została po starym układzie. Tam jedno spojrzenie na kolor przewodu niczego nie załatwia. Lepiej przyjąć, że instalacja jest niejednoznaczna, niż odkrywać błąd dopiero po spaleniu sterownika albo wybijaniu zabezpieczenia przy każdym uruchomieniu.

To właśnie przy modernizacji widać najlepiej, że znajomość oznaczeń L nie jest teorią, tylko realną oszczędnością czasu i nerwów.

Praktyczne zasady, które warto zapamiętać przy remoncie i ogrzewaniu

Jeżeli miałbym zostawić czytelnikowi tylko kilka zasad, byłyby bardzo proste. L to faza, czyli przewód, którego nie wolno zgadywać. Kolor pomaga, ale nie zastępuje pomiaru. Włącznik rozłącza zwykle L, a nie N. A przy ogrzewaniu i automatyce producent zawsze ma ostatnie słowo, bo zaciski na listwie nie są rozmieszczone przypadkowo.

• Najpierw identyfikuję obwód, potem sprawdzam napięcie, dopiero później coś podłączam.
• Nie mieszam roli przewodów z ich kolorem, jeśli instalacja nie jest świeżo wykonana.
• Przy kotłach, termostatach i pompach czytam schemat, bo tam L bywa częścią większej logiki sterowania.
• Jeśli coś wygląda nietypowo, wolę poświęcić 10 minut na weryfikację niż później szukać źródła awarii.

To podejście jest szczególnie ważne w domach i mieszkaniach, gdzie instalacja elektryczna obsługuje nie tylko światło, ale też ogrzewanie, automatykę i urządzenia podnoszące komfort życia. W takim układzie drobny zapis przy zacisku L potrafi zdecydować o tym, czy wszystko działa bezpiecznie i przewidywalnie. A właśnie o to chodzi w dobrej instalacji: ma być czytelna teraz i bezproblemowa po latach.
