W zamkniętej instalacji grzewczej miejsce wpięcia naczynia przeponowego ma większe znaczenie, niż wielu osobom się wydaje. Gdy ktoś pyta o naczynie przeponowe na zasilaniu czy powrocie, w praktyce pyta o to, gdzie układ będzie pracował stabilnie, cicho i bez niepotrzebnego obciążania membrany. Poniżej rozbieram ten temat na czynniki pierwsze: od krótkiej odpowiedzi, przez wyjątki, aż po błędy montażowe, które później kosztują najwięcej nerwów.
Najkrócej: w instalacji zamkniętej najczęściej wygrywa powrót, blisko pompy i punktu stałego ciśnienia
- Powrót zwykle oznacza niższą temperaturę przyłącza i dłuższą żywotność membrany.
- Najlepszy punkt to miejsce, w którym instalacja “widzi” naczynie jako odniesienie ciśnienia, a nie za zaworem odcinającym czy zwrotnym.
- Po stronie ssawnej pompy stabilizuje się ciśnienie i ogranicza ryzyko spadków przy rozruchu obiegu.
- Zasilanie bywa dopuszczalne, ale zwykle tylko wtedy, gdy tak przewidział projekt albo producent urządzenia.
- Sama lokalizacja nie naprawi źle dobranej pojemności naczynia, zbyt wysokiej temperatury ani błędnie ustawionego ciśnienia wstępnego.
Dlaczego powrót zwykle wygrywa
Jeżeli mam wskazać jedno rozwiązanie dla typowej instalacji c.o., wybieram powrót. Powód jest prosty: w tym miejscu woda ma zazwyczaj niższą temperaturę, a to od razu poprawia warunki pracy przepony i całego zbiornika. Membrana nie lubi niepotrzebnego grzania, a długotrwała praca przy wysokiej temperaturze przyspiesza jej starzenie.
Drugi argument jest hydrauliczny. Naczynie powinno być podłączone w punkcie, który w praktyce staje się punktem stałego ciśnienia, czyli miejscem odniesienia dla reszty obiegu. Gdy obiegowa pompa rusza, zmienia się rozkład ciśnień w instalacji, ale dobrze wpięte naczynie ma tę zmianę “przyjąć” i ustabilizować układ, zamiast być od niego odcięte.
Właśnie dlatego tak często montuje się je przed pompą, po stronie ssawnej. Nie chodzi o kosmetykę instalacji, tylko o fizykę przepływu. Jeśli pompa pracuje po “złej” stronie naczynia, ciśnienie w części układu może spadać bardziej niż powinno, a wtedy rośnie ryzyko hałasu, zapowietrzania i pracy dalekiej od ideału.
| Miejsce montażu | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Na powrocie, przed pompą | Typowa instalacja zamknięta, kocioł, pompa ciepła, układ z rozdzielaczem | Niższa temperatura, stabilniejsze ciśnienie, lepsza ochrona membrany | Wymaga sensownego wpięcia hydraulicznego i miejsca serwisowego |
| Na zasilaniu | Tylko wtedy, gdy tak przewidział projekt albo konstrukcja urządzenia | Bywa wygodne w kompaktowych węzłach i prefabrykowanych modułach | Wyższa temperatura, większe obciążenie zbiornika, często gorsze warunki pracy |
| Za zaworem zwrotnym lub odcinającym | Praktycznie nigdy, jeśli zawór może odseparować naczynie od instalacji | Brak realnych zalet | Naczynie przestaje “widzieć” ciśnienie całego układu, a to prowadzi do błędów pracy |
W praktyce widzę tu jedną zasadę, która bardzo dobrze porządkuje temat: naczynie ma być wpięte tam, gdzie ciśnienie instalacji jest najbardziej reprezentatywne. To zwykle nie jest najgorętszy odcinek zasilania, tylko chłodniejszy powrót w pobliżu źródła ciepła i pompy. Dzięki temu układ zachowuje się przewidywalnie, a nie “szarpie” przy każdym starcie obiegu. To prowadzi do pytania, kiedy zasilanie jednak może być dopuszczalne.
Kiedy zasilanie ma sens
Nie robię z tego dogmatu. Są instalacje, w których montaż na zasilaniu jest dopuszczalny albo po prostu wymuszony przez konstrukcję urządzenia. Najczęściej dotyczy to kompaktowych kotłów, prefabrykowanych modułów hydraulicznych lub węzłów, w których producent wyraźnie wskazał konkretne miejsce wpięcia.
Jeśli tak jest, patrzę na trzy rzeczy. Po pierwsze, temperatura w punkcie montażu. Jeśli odcinek przyłącza miałby pracować stale w okolicy bardzo gorącej wody, sensownie jest przenieść naczynie w chłodniejsze miejsce albo zastosować rozwiązanie pośrednie. Po drugie, odległość od pompy i zaworów. Im krótszy, prostszy i mniej “połamany” odcinek między naczyniem a instalacją, tym lepiej. Po trzecie, serwis. Naczynie, do którego nie da się łatwo podejść z manometrem, szybko staje się elementem, o którym przypomina sobie dopiero przy awarii.
W praktyce montaż na zasilaniu traktuję więc jako wyjątek, a nie pierwszy wybór. Jeżeli projekt, producent lub konkretna geometria instalacji podpowiadają zasilanie, nie oznacza to automatycznie błędu. Oznacza raczej, że trzeba pilniej dopilnować temperatury, ciśnienia wstępnego i braku elementów, które odetną naczynie od pracy całego układu. Następny krok to zrozumienie, jak samo miejsce montażu wpływa na pompę i ciśnienie.
Jak miejsce montażu wpływa na pompę i ciśnienie w instalacji
Tu pojawia się pojęcie, które warto znać: punkt stałego ciśnienia. To miejsce, w którym naczynie “ustala” bazowe ciśnienie instalacji. Gdy pompa obiegowa zaczyna pracować, zmienia się ciśnienie dynamiczne, ale jeśli naczynie jest podłączone właściwie, instalacja nie wpada w chaos. Zysk jest bardzo praktyczny: mniej szumu, mniej powietrza w obiegu i mniej fałszywych alarmów z zaworu bezpieczeństwa.
Dlatego montaż po stronie ssawnej pompy działa lepiej niż po stronie tłocznej. Pompa nie powinna “odcinać” naczynia od najważniejszego punktu odniesienia, tylko pracować względem niego. Gdy naczynie trafia w złe miejsce, częściej pojawiają się skoki ciśnienia, a w skrajnych przypadkach także zjawiska sprzyjające kawitacji, czyli tworzeniu się pęcherzyków pary i lokalnym uszkodzeniom hydrauliki. W małej instalacji domowej nie zawsze będzie to spektakularny problem, ale potrafi uprzykrzyć życie hałasem i niestabilną pracą.
Ja patrzę na to bardzo prosto: naczynie ma uspokajać instalację, a nie być elementem, który ją rozstraja. Jeśli po starcie pompy ciśnienie wyraźnie “tańczy”, a odpowietrzniki i zawór bezpieczeństwa zaczynają reagować częściej niż powinny, zwykle nie winne jest samo naczynie, tylko jego wpięcie względem pompy i zaworów. Z tego właśnie wynikają najczęstsze błędy montażowe.
Najczęstsze błędy montażowe, które potem kosztują najwięcej
W instalacjach grzewczych widzę kilka powtarzalnych pomyłek. Nie są efektowne, ale mają realne konsekwencje. Najgorsze jest to, że często wychodzą dopiero po uruchomieniu całego systemu, kiedy poprawka jest droższa niż sam montaż.
- Wpięcie za zaworem zwrotnym - naczynie nie widzi wtedy prawidłowo ciśnienia instalacji i przestaje spełniać swoją funkcję stabilizującą.

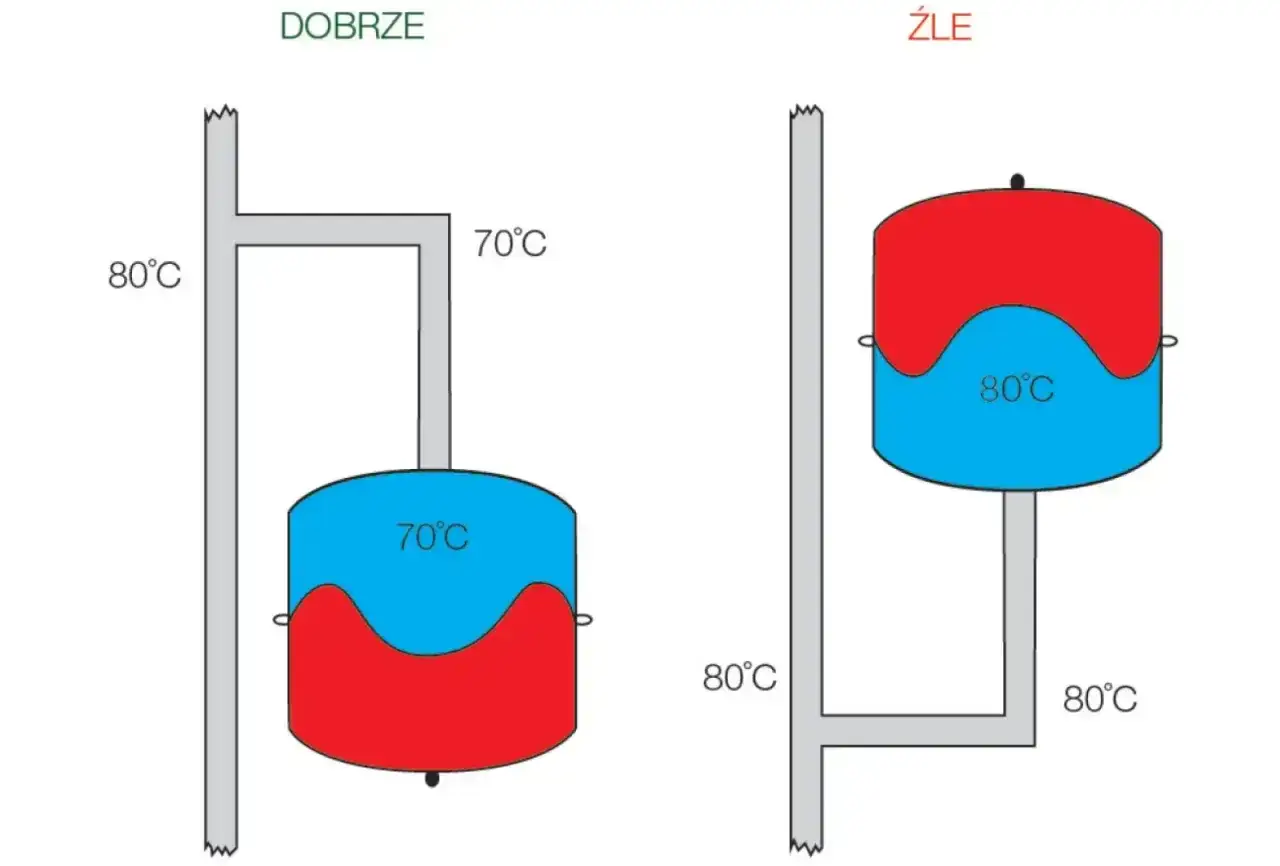

- Montaż w najgorętszym punkcie zasilania - temperatura przyspiesza zużycie membrany i potrafi skrócić trwałość całego zbiornika.
- Odcięcie naczynia zaworem, który ktoś przypadkiem zamknie - to klasyczny błąd serwisowy, po którym instalacja zaczyna rosnąć ciśnieniowo jak balon.
- Zbyt duża odległość od źródła i pompy - układ reaguje mniej stabilnie, a ciśnienie jest słabiej “zakotwiczone”.
- Brak miejsca na kontrolę ciśnienia wstępnego - naczynie działa wtedy do pierwszej potrzeby serwisowej, a potem już tylko teoretycznie.
Do tego dochodzi jeszcze jeden praktyczny problem: zbyt mała pojemność naczynia. Nawet idealne miejsce montażu nie pomoże, jeśli zbiornik jest za mały do objętości wody w instalacji, zakresu temperatur i dopuszczalnego wzrostu ciśnienia. Innymi słowy, lokalizacja jest ważna, ale nie zastępuje poprawnego doboru. To prowadzi mnie do tego, jak podchodzę do różnych typów układów w praktyce.
Jak dopasować montaż do kotła, pompy ciepła i podłogówki
Kocioł gazowy i kocioł kondensacyjny

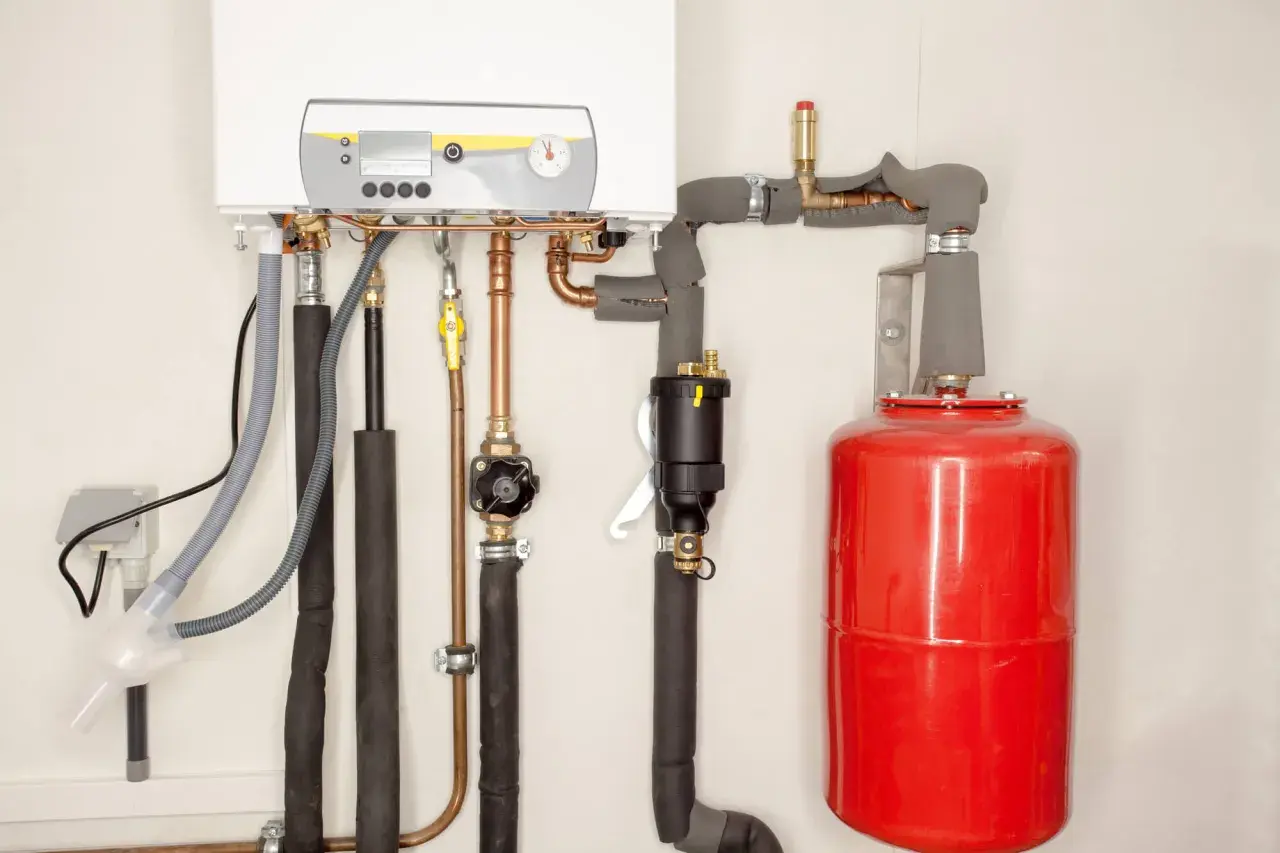

W kotłach gazowych najczęściej celuję w powrót przy kotle, najlepiej możliwie blisko miejsca, w którym instalacja “zbiera się” hydraulicznie. W układach kompaktowych producent często przewidział gotowy punkt przyłączenia, więc warto zacząć od instrukcji urządzenia, a dopiero potem dopasowywać resztę osprzętu. Dla użytkownika oznacza to zwykle mniejszą liczbę niespodzianek podczas rozruchu.
Pompa ciepła
Przy pompie ciepła zwracam szczególną uwagę na temperaturę i stabilność przepływu. Naczynie też najczęściej ląduje na powrocie, bo to zwykle bezpieczniejsze dla membrany i wygodniejsze dla hydrauliki układu. Jeśli instalacja ma bufor, separator hydrauliczny albo złożony obieg z kilkoma pompami, punkt wpięcia trzeba dobrać do realnego “serca” instalacji, a nie do miejsca, które po prostu akurat zostało wolne na ścianie.
Przeczytaj również: Zakończenie komina wentylacyjnego - Jak uniknąć błędów i przecieków?
Podłogówka i rozdzielacz
W ogrzewaniu podłogowym często pojawia się pokusa, żeby wpiąć naczynie przy samym rozdzielaczu, bo tam wszystko jest blisko i czytelnie rozplanowane. Czasem to działa, ale nie zawsze jest najlepszym wyborem. Jeśli rozdzielacz jest tylko jednym z elementów większego układu, naczynie lepiej podłączyć tam, gdzie obsługuje całość systemu i gdzie ciśnienie będzie najbardziej reprezentatywne dla wszystkich pętli. W przeciwnym razie jeden obieg może pracować poprawnie, a drugi już nie.
W każdej z tych konfiguracji zasada pozostaje ta sama: szukam nie najwygodniejszego miejsca na rurze, tylko najrozsądniejszego punktu hydraulicznego. Ostatni krok to proste sprawdzenie przed uruchomieniem, bo ono najczęściej odróżnia dobrą instalację od tej, która później wymaga ciągłych poprawek.
Co sprawdzić przed uruchomieniem, żeby instalacja pracowała stabilnie
Zanim zamknę temat i oddam instalację do pracy, zawsze sprawdzam kilka rzeczy. To niewielki wysiłek, a potrafi oszczędzić wielu telefonów po pierwszym sezonie grzewczym.
- czy naczynie jest wpięte po stronie, która rzeczywiście odpowiada za stabilizację ciśnienia całego układu;
- czy nie ma zaworu, który może przypadkiem odciąć zbiornik od instalacji;
- czy temperatura przyłącza nie jest niepotrzebnie wysoka;
- czy ciśnienie wstępne odpowiada wysokości i statyce instalacji;
- czy jest dostęp do zaworu serwisowego, manometru i ewentualnego spuszczenia wody;
- czy po napełnieniu układu ciśnienie nie rośnie nadmiernie przy rozgrzewaniu.
W normalnej eksploatacji warto też raz w roku sprawdzić ciśnienie wstępne i szczelność całego wpięcia. To prosta czynność, ale właśnie ona najczęściej odróżnia układ przewidywalny od takiego, który co kilka miesięcy prosi o dolewkę wody albo zaczyna hałasować. Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo konkretna: na pierwszym miejscu stawiaj powrót, blisko pompy i bez elementów odcinających naczynie od reszty instalacji. Gdy to jest zrobione dobrze, cała instalacja zwykle odpłaca się spokojną pracą przez lata.
