Oznaczenie na kablu nie jest przypadkowym ciągiem liter i cyfr. W kilku znakach producent ukrywa informację o materiale izolacji, liczbie żył, przekroju, napięciu znamionowym i o tym, czy przewód ma żyłę ochronną. To właśnie dlatego warto wiedzieć, jak czytać oznaczenia kabli, zamiast zgadywać po samym kolorze izolacji. Poniżej rozkładam najczęstsze skróty na prosty schemat i pokazuję, co ma znaczenie w zwykłej instalacji domowej, a co szczególnie ważne przy ogrzewaniu.
Najważniejsze informacje, które pozwolą odczytać kabel bez zgadywania
- Pierwsze litery i cyfry mówią o systemie oznaczeń, napięciu znamionowym i budowie przewodu.
- Zapisy typu 3x1,5 lub 5x2,5 pokazują liczbę żył i ich przekrój w mm².
- Oznaczenia J, O, G, X oraz żo pomagają rozpoznać, czy przewód ma żyłę ochronną.
- Kolory żył są ważne, ale w starszych instalacjach nie wolno ufać im bez sprawdzenia.
- Przy ogrzewaniu liczy się nie tylko przekrój, ale też temperatura pracy, sposób ułożenia i ciągłe obciążenie.
- W praktyce najczęstszy błąd polega na myleniu nazwy handlowej z rzeczywistą budową przewodu.
Najpierw rozbij zapis na kilka prostych części
Ja zaczynam od podziału oznaczenia na cztery elementy: system oznaczeń, napięcie znamionowe, budowę żył i przekrój. Dzięki temu kabel przestaje być skrótem do zapamiętania, a staje się czytelną informacją techniczną. To ważne, bo ten sam przewód może wyglądać podobnie do innego, ale pracować w zupełnie innych warunkach.
| Fragment oznaczenia | Co zwykle mówi | Przykład |
|---|---|---|
| H / A | Czy przewód jest z systemu zharmonizowanego, czy należy do typu krajowego | H05VV-F, NYM-J |
| 03, 05, 07 | Napięcie znamionowe przewodu | 300/300 V, 300/500 V, 450/750 V |
| V, R, Q, S, N | Materiał izolacji lub powłoki | PVC, guma, poliuretan, silikon, chloropren |
| F, K, U, R | Budowa i giętkość żyły | giętki, do układania na stałe, jednodrutowy, skręcany |
| 3x1,5, 5x2,5 | Liczba żył i ich przekrój w mm² | trzy żyły po 1,5 mm² |
| G, X, J, O, żo | Obecność albo brak żyły ochronnej | 3G1,5, NYM-J, YDYżo |
Takie rozbicie pomaga, bo większość oznaczeń da się przeczytać właśnie od ogółu do szczegółu. Najpierw patrzę na system i napięcie, potem na materiał oraz elastyczność, a na końcu na przekrój i żyłę ochronną. Kiedy to rozłożysz na części, dużo łatwiej odróżnić kod techniczny od nazwy handlowej, a to prowadzi prosto do następnego kroku.
Polskie i zharmonizowane nazwy nie są tym samym
Na półce widzę zwykle dwa światy oznaczeń. Jeden to skróty znane z polskich hurtowni i projektów, takie jak YDY, YKY czy LgY. Drugi to oznaczenia zharmonizowane w rodzaju H05VV-F, H07V-K, NYM-J i NYY-J. Brzmią podobnie, ale nie są identycznym językiem opisu, więc nie warto ich czytać litera po literze bez kontekstu.
| Oznaczenie | Jak je czytam | Gdzie zwykle się sprawdza |
|---|---|---|
| YDY / YDYp | Przewód instalacyjny z PVC, w wersji okrągłej albo płaskiej | Stała instalacja wewnątrz budynku, pod tynkiem lub na tynku |
| YKY | Kabel energetyczny z PVC | Zasilanie budynku, garażu, ogrodu, trasy zewnętrzne i ziemne |
| LgY | Przewód giętki do połączeń wewnętrznych | Rozdzielnice, sterowanie, prowadzenie w rurkach i kanałach |
| OWY | Przewód oponowy, elastyczny | Urządzenia przenośne, część odbiorników grzejnych, jeśli producent dopuszcza |
| NYM-J | Zharmonizowany odpowiednik przewodu instalacyjnego z żyłą ochronną | Instalacje stałe w budynkach |
| NYY-J | Kabel energetyczny do pracy w trudniejszych warunkach, z żyłą ochronną | Zasilanie zewnętrzne, także trasy układane w ziemi |
Nie uczę się tych nazw na pamięć jak słownika haseł. Lepiej rozumieć, że ta sama rodzina oznaczeń opisuje różne miejsca pracy przewodu, a nie tylko jego kolor czy cenę. W praktyce to właśnie miejsce montażu i obciążenie decydują, czy dana konstrukcja ma sens. Stąd już tylko krok do rozszyfrowania pojedynczych liter, cyfr i sufiksów.
Litery, liczby i kreski mówią o budowie więcej niż sama nazwa

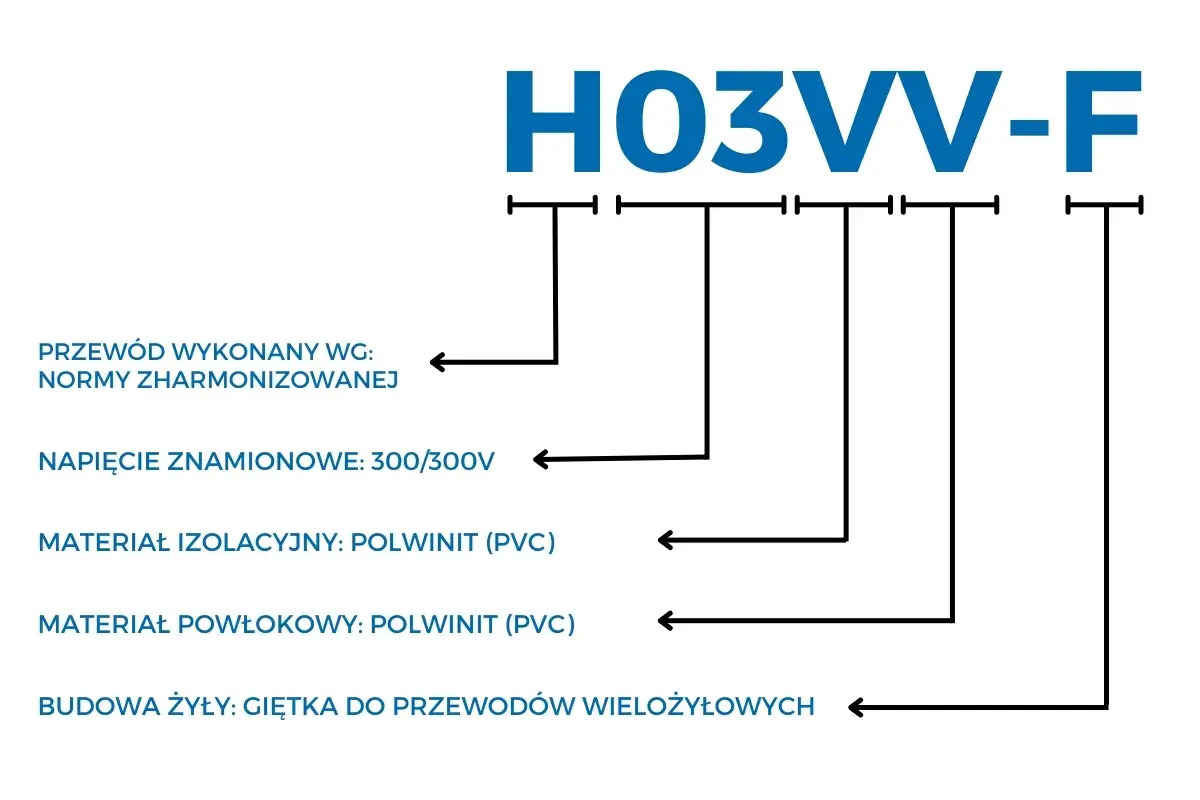

W kodach zharmonizowanych najłatwiej czytać zapis na przykładzie H05VV-F. H oznacza wyrób z normy zharmonizowanej, 05 wskazuje napięcie 300/500 V, dwa razy V oznacza PVC w izolacji i powłoce, a F mówi o przewodzie giętkim. Z kolei H07V-K to przewód 450/750 V z PVC i giętką żyłą do układania na stałe. To jest czytelne nawet bez wieloletniej praktyki, jeśli tylko patrzy się na zapis etapami.
- 3x1,5 oznacza trzy żyły o przekroju 1,5 mm² każda.
- 3x2,5 oznacza trzy żyły o przekroju 2,5 mm².
- 5x4 oznacza pięć żył o przekroju 4 mm².
- 3G1,5 oznacza trzy żyły, w tym ochronną.
- J i żo zwykle wskazują przewód z żyłą ochronną, a O albo X wersję bez niej.
Ważny szczegół, który często umyka początkującym: przekrój w mm² to nie średnica. To powierzchnia przekroju żyły, a nie jej grubość mierzona linijką. Ten błąd potrafi później prowadzić do złego doboru przewodu, zwłaszcza gdy ktoś ocenia kabel wyłącznie „na oko”. Gdy już umiesz czytać liczby, warto spojrzeć na kolejny filtr, czyli barwy żył.
Kolory żył nadal mają znaczenie, ale nie zastępują pomiaru

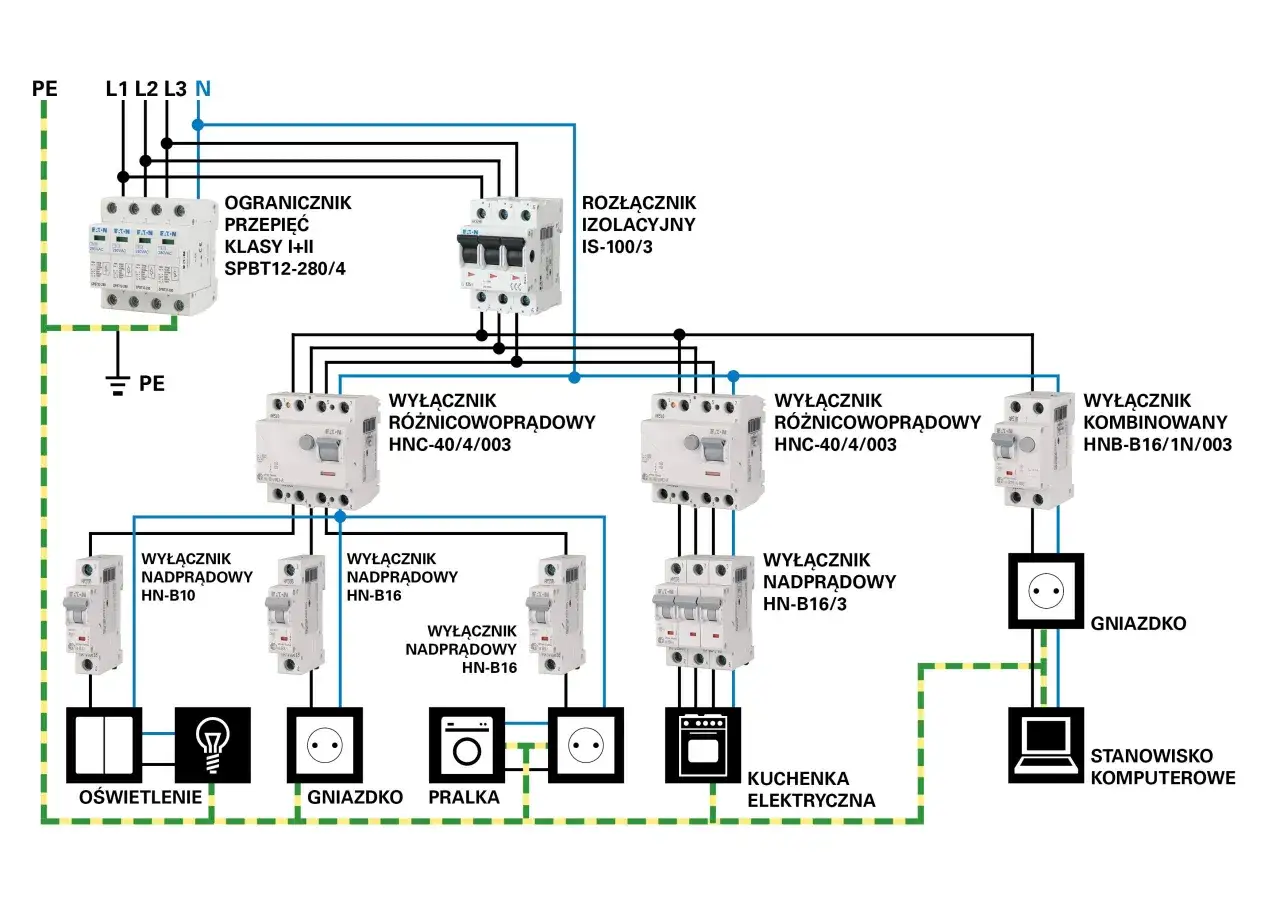

W nowych instalacjach w Polsce obowiązuje układ kolorów zgodny z PN-HD 308 S2:2007. W praktyce oznacza to dość prosty podział: żółto-zielony to przewód ochronny PE, niebieski to neutralny N, a przewody fazowe L1, L2 i L3 są najczęściej brązowe, czarne i szare. Ja traktuję to jako szybką podpowiedź, nie jako dowód poprawnego podłączenia.
| Funkcja | Najczęstszy kolor | Co zapamiętać |
|---|---|---|
| PE | Żółto-zielony | Kolor zarezerwowany dla przewodu ochronnego |
| N | Niebieski | Przewód neutralny |
| L1 | Brązowy | Pierwsza faza w instalacji trójfazowej |
| L2 | Czarny | Druga faza |
| L3 | Szary | Trzecia faza |
W starszych budynkach kolory potrafią być inne, a po remontach bywa jeszcze trudniej. Dlatego przy istniejącej instalacji kolor pomaga, ale ostateczną odpowiedź daje dopiero pomiar i identyfikacja obwodu. To szczególnie ważne przy modernizacji ogrzewania albo wymianie osprzętu, bo tu błąd zwykle wychodzi dopiero pod obciążeniem.
Tak odczytuję typowe oznaczenia w domu i przy ogrzewaniu
W mieszkaniach i domach najczęściej spotykam kilka powtarzalnych rodzin przewodów. Każda z nich daje inny sygnał o przeznaczeniu, dlatego zamiast pytać tylko „czy to kabel 3x2,5?”, sprawdzam jeszcze budowę, miejsce prowadzenia i warunki pracy. W ogrzewaniu ma to szczególne znaczenie, bo odbiornik często pracuje długo i z dość wysokim obciążeniem.
| Oznaczenie | Jak je czytam | Co z tego wynika w praktyce |
|---|---|---|
| YDY 3x1,5 | Przewód instalacyjny, trzy żyły po 1,5 mm² | Często obwody oświetleniowe i stała instalacja wewnątrz |
| YDYp 3x2,5 | Wersja płaska przewodu instalacyjnego | Przydatna tam, gdzie liczy się płaska zabudowa i łatwe prowadzenie |
| YKY 3x2,5 | Kabel energetyczny do zasilania | Lepszy wybór do zasilania obiektów, trasy zewnętrzne i ziemne |
| OWY 3x1,5 | Przewód oponowy, giętki | Do urządzeń przenośnych, także grzejnych, jeśli producent to dopuszcza |
| LgY 1x2,5 | Przewód giętki jednoprzewodowy | Rozdzielnice, sterowanie, połączenia wewnętrzne |
Gdy przewód zasila urządzenie grzewcze
Wtedy nie patrzę wyłącznie na przekrój. Sprawdzam też napięcie znamionowe, rodzaj izolacji i to, czy przewód jest przewidziany do pracy ciągłej. W praktyce przewód do grzejnika elektrycznego, kotła albo sterownika ogrzewania nie powinien być dobierany jak zwykły przewód do lampki stołowej. Dla odbiorników grzejnych ważna jest stabilność parametrów przez dłuższy czas, a nie tylko chwilowa odporność na załączenie.
Przeczytaj również: Sterowanie podłogówką - Jak dobrać automatykę i uniknąć błędów?
Gdy kabel przebiega obok ciepła
Jeśli trasa biegnie przy rurach, kolektorze albo obudowie urządzenia, znaczenie ma odporność temperaturowa oraz sposób prowadzenia. Tu łatwo o błąd: przewód może być elektrycznie poprawny, ale mechanicznie i termicznie źle dobrany. Przy ogrzewaniu podłogowym albo przyłączeniu elementów sterujących zawsze sprawdzam dokumentację produktu, bo sam skrót na płaszczu nie zastępuje zaleceń producenta.
Właśnie dlatego największe problemy rodzi nie sam kabel, tylko błędna interpretacja znaku albo założenie, że „każdy szary przewód jest taki sam”. To prowadzi prosto do kolejnej grupy pomyłek, które widuję najczęściej.
Najczęstsze błędy przy odczytywaniu oznaczeń
Najwięcej pomyłek widzę wtedy, gdy ktoś rozpoznaje tylko fragment kodu i resztę dopowiada sobie z doświadczenia. To działa do pierwszej modernizacji, a potem łatwo o przewód, który wygląda znajomo, ale nie nadaje się do danego miejsca.
- Mylę przekrój ze średnicą - 1,5 mm² to powierzchnia przekroju żyły, a nie jej średnica.
- Ufność w sam kolor - barwa pomaga, ale w starszych instalacjach nie daje pełnej pewności.
- Ignoruję sufiksy - F, K, J, O, G i żo mówią o giętkości albo żyłe ochronnej, a to bywa kluczowe.
- Traktuję przewód giętki jak uniwersalny - nie każdy przewód elastyczny nadaje się do stałej instalacji w ścianie.
- Dobieram kabel do ogrzewania tylko po mocy - trzeba jeszcze uwzględnić temperaturę, długość trasy i warunki ułożenia.
- Zakładam, że nazwa handlowa wystarczy - bez pełnego oznaczenia łatwo pomylić podobne wyroby.
Skutki są zwykle przewidywalne: przegrzewanie, trudniejszy montaż, uszkodzenie izolacji, a w skrajnym przypadku awaria obwodu. Przy instalacjach związanych z ogrzewaniem ten błąd wychodzi szczególnie szybko, bo obciążenie jest długie i ciągłe. Dlatego przed zakupem wolę sprawdzić kilka rzeczy po kolei, zamiast liczyć na intuicję.
Zanim kupisz kabel, sprawdź te cztery rzeczy
Ja w praktyce zaczynam od czterech pytań: gdzie kabel będzie leżał, jakie obciążenie ma przenieść, czy pracuje przy podwyższonej temperaturze i czy potrzebuje żyły ochronnej. Dopiero potem patrzę na nazwę handlową. Taka kolejność oszczędza najwięcej błędów, zwłaszcza przy instalacjach domowych i obwodach związanych z ogrzewaniem.
- Miejsce prowadzenia - ściana, rura, pod tynkiem, na zewnątrz, w ziemi albo przy źródle ciepła.
- Budowa - sztywny przewód instalacyjny, przewód giętki czy kabel do stałego zasilania.
- Liczba żył i przekrój - na przykład 3x1,5, 3x2,5 albo 5x2,5.
- Żyła ochronna - oznaczona zwykle jako PE, G albo żo, jeśli obwód tego wymaga.
- Napięcie znamionowe i temperatura pracy - szczególnie ważne przy grzejnikach, sterownikach i urządzeniach pracujących długo bez przerwy.
Jeżeli nadruk jest starty, nie zgaduję po połowie litery. Szukam pełnego oznaczenia na całej długości przewodu, sprawdzam dokumentację produktu i porównuję kod z miejscem montażu. To najkrótsza droga do poprawnego odczytu i bezpiecznego doboru kabla.
