Dobrze zaprojektowana rozdzielnica elektryczna w domu decyduje nie tylko o wygodzie, ale też o bezpieczeństwie całej instalacji. To z niej steruje się obwodami gniazd, oświetlenia, sprzętu kuchennego i ogrzewania, a każdy błąd w podziale zabezpieczeń szybko wychodzi w codziennym użytkowaniu. Poniżej wyjaśniam, z czego powinna się składać, jak dobrać jej wielkość i na co zwrócić uwagę przy domu z pompą ciepła albo ogrzewaniem elektrycznym.
Najważniejsze rzeczy do sprawdzenia przed wyborem rozdzielnicy
- Rozdzielnica ma odcinać zasilanie, chronić obwody i porządkować całą instalację, a nie tylko „mieścić bezpieczniki”.
- W nowym domu warto przewidzieć osobne obwody dla kuchni, łazienek, ogrzewania, garażu i stref zewnętrznych.
- W środku powinny znaleźć się m.in. wyłączniki nadprądowe, RCD, ogranicznik przepięć oraz wyraźnie opisane listwy PE i N.
- Przy ogrzewaniu elektrycznym i pompie ciepła trzeba zostawić zapas miejsca na dodatkowe aparaty i sterowanie.
- W praktyce bezpieczniej jest przewidzieć 20–30% rezerwy modułów niż później upychać aparatów na siłę.
- Koszt rośnie wraz z liczbą obwodów, jakością osprzętu i stopniem rozbudowania instalacji, zwłaszcza w domach z dodatkowymi źródłami ciepła.
Jak działa domowa rozdzielnica i co faktycznie robi
Ja zwykle traktuję rozdzielnicę jak centrum dowodzenia całego domu. W jednym miejscu spotykają się zasilanie z sieci, podział na obwody oraz zabezpieczenia, które mają zadziałać szybciej niż przewody zdążą się przegrzać albo zanim problem obejmie całą instalację. W praktyce oznacza to, że awaria w łazience nie powinna wyłączać oświetlenia w salonie, a przeciążony obwód ogrzewania nie powinien „zabierać” prądu całemu budynkowi.
W polskich Warunkach technicznych w §183 wskazano m.in. oddzielny przewód ochronny i neutralny, urządzenia różnicowoprądowe, wyłączniki nadprądowe, zasadę selektywności zabezpieczeń oraz ochronę przeciwprzepięciową. To ważne, bo dobrze pokazuje, że rozdzielnica nie jest dodatkiem do instalacji, tylko jej rdzeniem. Im lepiej zaprojektowany podział obwodów, tym łatwiejsza eksploatacja, diagnoza usterek i późniejsza rozbudowa domu. Następny krok to sprawdzenie, co dokładnie powinno się w niej znaleźć.

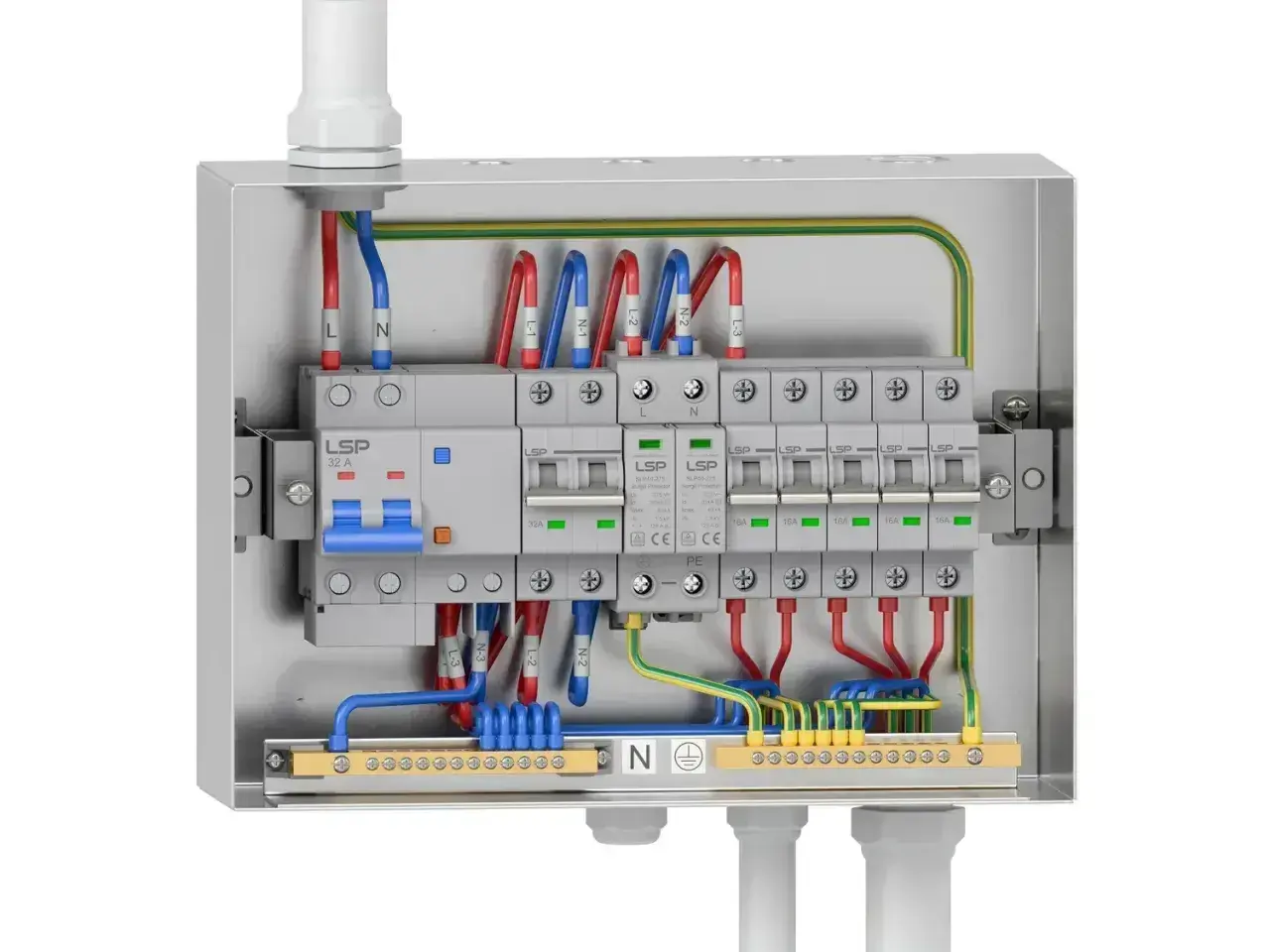

Z czego składa się bezpieczna rozdzielnica
W dobrze wykonanej rozdzielnicy nie chodzi o liczbę modułów sama w sobie, tylko o logiczny układ i właściwy dobór aparatury. Ja patrzę na nią warstwowo: najpierw odcięcie zasilania, potem ochrona przeciwprzepięciowa, następnie ochrona przeciwporażeniowa i przeciwzwarciowa, a na końcu czytelny podział obwodów.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Wyłącznik główny | Umożliwia szybkie odłączenie zasilania całego domu | Powinien być łatwo dostępny i dobrany do realnej mocy przyłączeniowej |
| Ogranicznik przepięć SPD | Chroni sprzęt i instalację przed przepięciami z sieci lub wyładowań | W domu jednorodzinnym to praktycznie obowiązkowy element, zwłaszcza przy elektronice, pompie ciepła i automatyce |
| Wyłącznik różnicowoprądowy RCD | Zwiększa ochronę przeciwporażeniową i pomaga ograniczać skutki uszkodzeń | Lepiej rozdzielić go na kilka grup niż dawać jeden na cały dom |
| Wyłączniki nadprądowe MCB | Chronią konkretne obwody przed przeciążeniem i zwarciem | Każdy ważniejszy obwód powinien mieć własne zabezpieczenie |
| Listwy PE i N | Porządkują podłączenie przewodów ochronnych i neutralnych | Nie wolno mieszać tych funkcji w sposób przypadkowy; tu liczy się precyzja wykonania |
| Rezerwa modułów | Zostawia miejsce na przyszłe obwody i rozbudowę | Minimum 20–30% wolnej przestrzeni to rozsądny zapas |
W praktyce najczęściej wygrywa prostota połączona z porządkiem: opisane obwody, logiczne grupy i brak „tymczasowych” rozwiązań, które zostają na lata. Gdy ten fundament jest poprawny, można sensownie dobrać wielkość obudowy i liczbę pól na aparaturę.
Jak dobrać liczbę obwodów i wielkość obudowy
Jedna z najczęstszych pomyłek to kupowanie rozdzielnicy „na styk”. Ja tego nie robię, bo dom prawie zawsze rośnie: dochodzi automat do bramy, ładowarka do samochodu, sterowanie roletami, ogrzewanie strefowe albo dodatkowy obwód do ogrodu. Standardowy moduł ma szerokość 17,5 mm, więc nawet kilka dodatkowych aparatów bardzo szybko zjada wolne miejsce.
| Typ domu | Typowy zakres modułów | Kiedy ten zakres ma sens |
|---|---|---|
| Mieszkanie lub mały lokal | 24–36 | Gdy instalacja jest prosta, bez rozbudowanego ogrzewania i dużej automatyki |
| Dom jednorodzinny do około 100 m² | 36–48 | Gdy są osobne obwody kuchni, łazienek, oświetlenia i podstawowych odbiorników |
| Dom 100–150 m² | 48–72 | Gdy rośnie liczba obwodów, pojawia się garaż, ogród, rolety lub bardziej rozbudowana automatyka |
| Dom z pompą ciepła, ogrzewaniem elektrycznym, fotowoltaiką lub EV | 72–96+ | Gdy trzeba przewidzieć więcej zabezpieczeń, sterowania i osobnych torów zasilania |
To nie są sztywne normy, tylko praktyczny punkt odniesienia. Ja zwykle wolę większą obudowę z zapasem niż zbyt małą skrzynkę, w której po roku nie da się już nic dopisać bez chaosu. Jeśli dom ma ogrzewanie elektryczne, sprawa robi się jeszcze bardziej wymagająca, bo obciążenia są większe i bardziej ciągłe.
Jak ogrzewanie wpływa na projekt rozdzielnicy
Tu właśnie widać różnicę między „działa” a „działa dobrze”. Ogrzewanie elektryczne, pompa ciepła, kocioł elektryczny czy rozbudowane sterowanie strefowe mocno zmieniają układ rozdzielnicy, bo generują stałe lub wysokie obciążenia i wymagają czytelnego podziału na osobne obwody. Ja nie łączę takich odbiorników z przypadkowymi gniazdami, bo później trudno diagnozować problemy i trudno też zachować sensowną selektywność zabezpieczeń.
Pompa ciepła potrzebuje osobnego toru zasilania
Obwód pompy ciepła powinien być wydzielony i dobrany zgodnie z dokumentacją producenta. W zależności od modelu urządzenie bywa zasilane jednofazowo albo trójfazowo, a przekrój przewodu i zabezpieczenie trzeba dopasować do mocy oraz długości trasy. W praktyce ważne jest też to, żeby na tym obwodzie nie wisiały inne odbiorniki „przy okazji”.
Elektryczne ogrzewanie podłogowe warto dzielić na strefy
Przy matach, foliach lub kablach grzewczych lepiej rozdzielać instalację na mniejsze sekcje niż opierać ją na jednym dużym zabezpieczeniu. Dzięki temu łatwiej sterować temperaturą w poszczególnych pomieszczeniach, a awaria jednego obwodu nie wyłącza całej podłogówki. Przy większym metrażu bardzo często pojawia się też stycznik albo dodatkowy element sterujący, który odciąża automatykę i porządkuje pracę układu.
Przeczytaj również: Klimatyzacja w domu jednorodzinnym - Jak dobrać system i moc?
Kocioł elektryczny, podgrzewacze i ładowarka EV też nie powinny „dzielić” obwodu
Urządzenia o dużym poborze mocy wymagają własnych zabezpieczeń i własnej logiki zasilania. To samo dotyczy ładowarki samochodu elektrycznego, bo tu obciążenie jest długie i przewidywalne, ale wysokie. Jeżeli planuję dom z takim wyposażeniem, od razu zostawiam więcej miejsca w rozdzielnicy, bo późniejsze dokładanie aparatów bez rezerwy szybko kończy się przeróbkami.
Dobrze zaprojektowane ogrzewanie nie jest więc tylko kwestią źródła ciepła, ale także tego, jak mądrze rozdzieli się zasilanie w całym budynku. Kolejna rzecz to sama lokalizacja rozdzielnicy i błędy, które najczęściej wychodzą dopiero po zamieszkaniu.
Gdzie ją zamontować i jakich błędów nie popełnić
Najlepsze miejsce to takie, do którego ma się szybki dostęp i które jest suche, czytelne oraz niezastawione meblami. W domach jednorodzinnych rozdzielnicę zwykle lokuje się w wiatrołapie, holu albo pomieszczeniu technicznym, bo wtedy łatwo do niej dojść i równie łatwo odciąć zasilanie, gdy coś się dzieje. Ja unikam miejsc przypadkowych, ciasnych i „na później”, bo później oznacza zwykle problemy przy serwisie.
- Zbyt mała obudowa utrudnia montaż i rozbudowę, a czasem wymusza chaotyczne przeróbki.
- Jedna różnicówka na cały dom jest wygodna na etapie budowy, ale słaba w codziennym użytkowaniu, bo jedna usterka może wyłączyć zbyt dużo obwodów.
- Brak opisu obwodów sprawia, że każda drobna awaria zamienia się w zgadywanie.
- Złe miejsce montażu, blisko wilgoci, źródeł ciepła albo za zabudową meblową, utrudnia obsługę i serwis.
- Brak osobnych obwodów dla kuchni, łazienki i ogrzewania szybko pokazuje swoje ograniczenia przy większym obciążeniu.
Praktycznie patrzę na to tak: rozdzielnica ma być dostępna, opisana i logiczna. Jeśli ktoś musi za każdym razem odsuwać szafę, żeby sprawdzić zabezpieczenie, to projekt od początku był źle pomyślany. Kiedy ten etap jest dopracowany, zostaje jeszcze pytanie o koszty, a one potrafią się mocno różnić.
Ile kosztuje sensowny zestaw i od czego zależy cena
Cena zależy od wielkości domu, liczby obwodów, marki aparatury i tego, czy w grę wchodzi tylko montaż, czy także projekt, opis, pomiary i uruchomienie. W 2026 r. za prostą rozdzielnicę w mieszkaniu lub niewielkim domu zapłacisz dużo mniej niż za układ z pompą ciepła, ogrzewaniem elektrycznym, automatyką i dodatkowymi zabezpieczeniami przeciwprzepięciowymi. Ja patrzę na ten koszt jak na część całej instalacji, a nie osobny drobiazg, bo oszczędność na tym etapie zwykle wraca w postaci problemów eksploatacyjnych.
| Składnik | Orientacyjny koszt | Co najbardziej podbija cenę |
|---|---|---|
| Obudowa | 150–500 zł | Wielkość, typ montażu, jakość wykonania |
| Aparatura modułowa | 600–2500 zł | Liczba RCD, typ SPD, liczba obwodów, marka |
| Montaż i okablowanie wewnętrzne | 800–2500 zł | Stopień rozbudowania, porządek wykonania, trudność trasy |
| Opis, uruchomienie i pomiary | 300–1000 zł | Zakres prac i liczba obwodów do sprawdzenia |
W prostym układzie budżet kończy się zwykle wcześniej, ale w domu z nowoczesnym ogrzewaniem i dużą liczbą odbiorników łatwo wejść w wyższy przedział. Z mojej perspektywy ważniejsze od samej kwoty jest to, czy instalacja zostawia margines na przyszłość i czy po montażu da się ją serwisować bez rozkuwania ścian. Ostatni etap to odbiór i sprawdzenie, czy wszystko działa tak, jak powinno.
Co sprawdzić przed odbiorem i po pierwszym sezonie grzewczym
Po montażu nie wystarczy rzucić okiem na to, czy „wszystko świeci”. Ja zawsze sprawdzam trzy rzeczy: czy obwody są opisane jasno i zgodnie z rzeczywistością, czy zabezpieczenia odpowiadają faktycznym odbiornikom oraz czy rozdzielnica ma rezerwę na przyszłe zmiany. W domu z ogrzewaniem to szczególnie ważne, bo pierwszy sezon grzewczy bardzo szybko pokazuje, czy podział obwodów jest rozsądny.
- Opis każdego obwodu powinien być czytelny, konkretny i aktualny po zakończeniu prac.
- RCD trzeba przetestować zgodnie z instrukcją producenta, a nie tylko „na oko”.
- Po większym obciążeniu warto sprawdzić, czy aparaty nie grzeją się nadmiernie.
- Jeśli po uruchomieniu ogrzewania pojawiają się niepotrzebne wyłączenia, trzeba szukać przyczyny w podziale obwodów, doborze zabezpieczeń albo błędzie wykonawczym.
- Po sezonie grzewczym sensowna jest kontrola dokręcenia zacisków i pomiary wykonane przez elektryka.
To właśnie ten etap odróżnia instalację tylko „zrobioną” od instalacji naprawdę wygodnej w użytkowaniu. Jeśli rozdzielnica była zaprojektowana z zapasem, dobrze opisana i dopasowana do ogrzewania, później po prostu działa, a o to w domu chodzi najbardziej.
