Przy działce budowlanej nie wystarczy spojrzeć, gdzie przebiega droga i czy na mapie widać prostokąt budynku. Najwięcej informacji daje dopiero zrozumienie, jak działa geoportal legenda oznaczeń: które warstwy pokazują granice i numery działek, które ujawniają sieci uzbrojenia terenu, a które służą tylko jako tło do orientacji. W praktyce to właśnie od odczytu symboli zależy, czy szybko wyłapiesz ryzyko kolizji, niepewne granice albo brakujące dane, zanim wejdziesz w formalności budowlane.
Najważniejsze informacje w jednym miejscu
- Legenda w Geoportalu nie jest jedna dla całej mapy, tylko zmienia się wraz z warstwą i skalą.
- Przy analizie działki najpierw sprawdzam EGiB, potem GESUT, a dopiero dalej BDOT10k i ortofotomapę.
- Brak symbolu na ekranie nie zawsze oznacza brak obiektu w terenie.
- Geoportal jest świetny do wstępnej oceny działki, ale nie zastępuje dokumentów projektowych ani urzędowych.
- W budowlance najważniejsze są granice działek, budynki, sieci uzbrojenia, dojazd i zgodność obrazu mapy z terenem.
Jak czytać legendę Geoportalu bez zgadywania

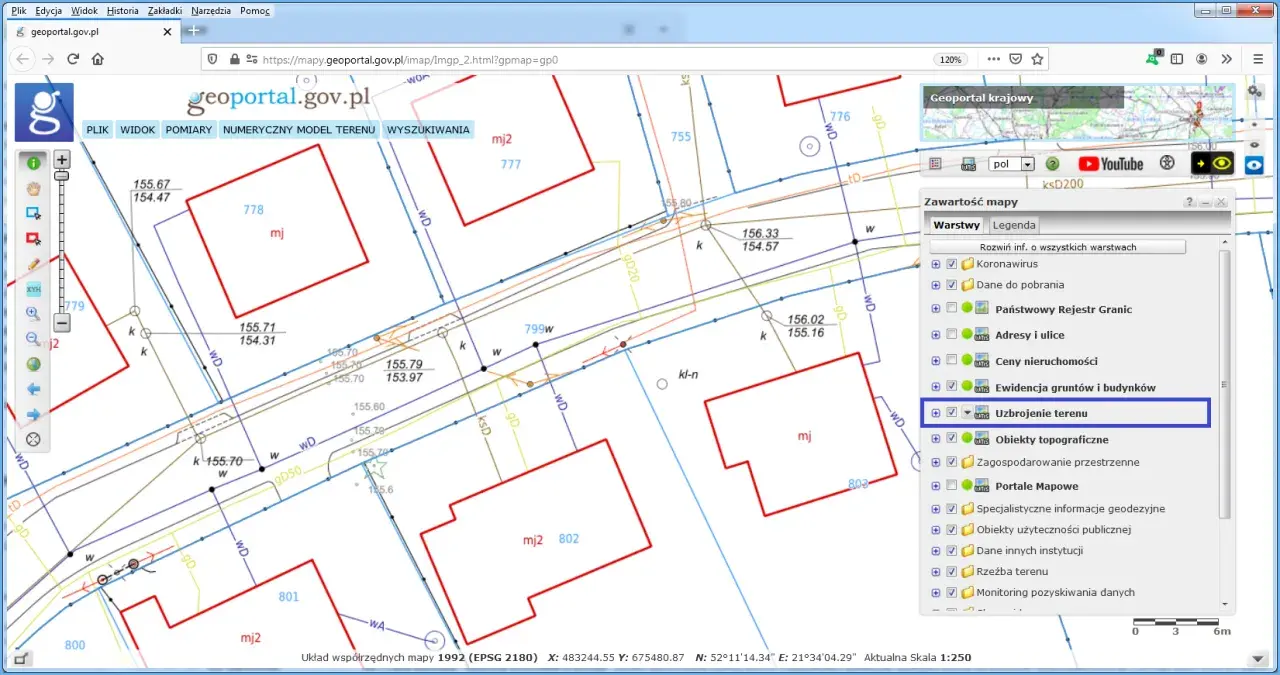

Największy błąd widzę wtedy, gdy ktoś patrzy na mapę jak na jeden, stały obraz. Geoportal działa warstwowo, więc ten sam teren może mieć kilka różnych „wersji” widoku: ewidencyjną, topograficzną, uzbrojeniową albo ortofotomapę. Zgodnie z pomocą Geoportalu, legenda grupuje symbole według serwisu i warstwy, a w oknie legendy widać tylko te elementy, które są aktualnie dostępne w danej skali.
Ja czytam legendę w trzech krokach:
- Najpierw sprawdzam, z jakiej warstwy pochodzi symbol, bo ten sam obszar może wyglądać inaczej w EGiB, GESUT i BDOT10k.
- Potem patrzę, czy znak jest punktowy, liniowy czy powierzchniowy, bo to podpowiada, co oznacza w terenie.
- Na końcu porównuję opis z aktualną skalą, bo część oznaczeń znika po zbliżeniu albo oddaleniu mapy.
To proste podejście oszczędza sporo domysłów. Jeśli symbol przestaje być widoczny po zmianie skali, zwykle nie chodzi o błąd, tylko o ograniczenie widoczności tej warstwy. I właśnie dlatego warto najpierw zrozumieć logikę legendy, a dopiero potem przejść do konkretnych oznaczeń.
Najważniejsze oznaczenia, które mają znaczenie przy działce i budowie
Przy formalnościach budowlanych nie interesują mnie wszystkie znaki z mapy, tylko te, które realnie wpływają na decyzje: gdzie dokładnie leży działka, co jest na niej i wokół niej, oraz czy pod ziemią nie ma kolizji z sieciami. Poniżej zestawiam oznaczenia, które najczęściej robią różnicę.
| Warstwa lub rodzaj oznaczeń | Co zazwyczaj pokazuje | Dlaczego ma znaczenie przy budowie | Na co uważać |
|---|---|---|---|
| EGiB | Granice i numery działek, budynki, elementy ewidencyjne | Pozwala ustalić, jaka jest powierzchnia i geometria działki oraz co już na niej stoi | Granice na podglądzie internetowym nie zastępują pomiaru geodezyjnego |
| GESUT | Istniejące i projektowane sieci uzbrojenia terenu | Pomaga ocenić kolizje z wodą, kanalizacją, gazem, energią i teletechniką | Aktualność danych może się różnić między powiatami |
| BDOT10k | Obiekty topograficzne, m.in. drogi, cieki, zabudowę, rzeźbę terenu | Daje szerszy obraz otoczenia i ułatwia ocenę dojazdu, sąsiedztwa i uwarunkowań terenu | To dobra warstwa orientacyjna, ale nie jest dokumentem do rozstrzygania granic |
| Ortofotomapa | Aktualny obraz terenu ze zdjęć lotniczych lub satelitarnych | Pomaga szybko porównać mapę z realnym stanem działki i zabudowy | To zdjęcie, nie dowód prawny |
| PRG | Granice administracyjne, jednostki ewidencyjne, obręby, adresy | Przydaje się przy lokalizacji formalnej nieruchomości i porządkowaniu danych do wniosku | Nie pokazuje wszystkiego, co istotne dla projektu budowlanego |
W praktyce nie szukam jednego „najlepszego” symbolu. Sprawdzam kilka warstw równolegle, bo dopiero ich zestawienie daje sensowny obraz sytuacji. BDOT10k pomaga mi zorientować się w terenie, EGiB porządkuje własność i granice, a GESUT pokazuje, gdzie projekt może wejść w konflikt z istniejącą infrastrukturą. To właśnie ta kombinacja jest najcenniejsza, gdy ktoś planuje inwestycję na konkretnej działce.
Jak sprawdzać warstwy krok po kroku
Ja zwykle robię to w tej kolejności:
- Włączam EGiB i ortofotomapę, żeby zobaczyć granice działki oraz rzeczywisty obraz terenu.
- Sprawdzam numery działek i obrysy budynków, bo to szybko pokazuje, czy mapa odpowiada temu, co stoi na gruncie.
- Dodaję GESUT, żeby ocenić ryzyko kolizji z sieciami i zaplanować ewentualne przyłącza.
- Otwieram BDOT10k albo warstwę topograficzną, jeśli chcę sprawdzić dojazd, otoczenie i układ terenu.
- Na końcu korzystam z identyfikacji albo raportu działki, żeby zapisać najważniejsze informacje do dalszej weryfikacji.
Jeśli po przybliżeniu mapy symbol znika, zwykle nie oznacza to problemu z danymi, tylko ograniczenie skali albo widoczności warstwy. To jeden z tych momentów, w których legenda Geoportalu naprawdę pomaga, bo pokazuje nie tylko „co jest na mapie”, ale też „w jakim stopniu ten widok ma sens”.
Najczęstsze błędy przy odczycie symboli
- Patrzenie tylko na kolor, bez czytania opisu warstwy.
- Wyciąganie wniosków z jednej skali, choć po zbliżeniu układ znaków może się zmienić.
- Traktowanie ortofotomapy jak dokumentu prawnego. To obraz do orientacji, nie potwierdzenie granic.
- Zakładanie, że brak sieci na mapie oznacza brak sieci w gruncie.
- Mylenie budynku z obrysem działki albo z konturem użytkowania terenu.
- Uzależnianie decyzji projektowej wyłącznie od podglądu internetowego.
W przypadku GESUT warto pamiętać, że dane są prowadzone przez starostów, czyli w praktyce przez 380 jednostek. To wyjaśnia, dlaczego kompletność i aktualność nie są identyczne w całym kraju. Dla inwestora to ważny sygnał: mapa online jest świetna do wstępnej selekcji, ale przy poważniejszej decyzji trzeba założyć możliwość rozbieżności.
Co legenda mówi, a czego nie mówi w formalnościach budowlanych
Legenda Geoportalu pomaga odpowiedzieć na pytania wstępne: czy działka ma sensowny kształt, czy w pobliżu są sieci, jak wygląda dojazd, czy na mapie widać istniejącą zabudowę i czy otoczenie zgadza się z terenem. To bardzo dużo, ale nie wszystko. W formalnościach budowlanych patrzę na nią jak na filtr ryzyka, a nie finał analizy.
- Nie potwierdza stanu prawnego nieruchomości.
- Nie zastępuje miejscowego planu albo decyzji o warunkach zabudowy.
- Nie zastępuje mapy do celów projektowych.
- Nie daje pełnej pewności co do przebiegu wszystkich sieci podziemnych.
- Nie rozstrzyga sporów granicznych między sąsiadami.
Dlatego przy inwestycji budowlanej najrozsądniej łączyć podgląd mapy z dokumentami, które mają znaczenie urzędowe. Geoportal podpowiada, gdzie mogą pojawić się problemy, ale nie zamyka sprawy samym kliknięciem w warstwę.
Kiedy podgląd mapy trzeba zamienić na dokumenty od geodety
Są sytuacje, w których przestaję ufać samemu podglądowi internetowemu i przechodzę do dokumentów albo pomiaru. Dzieje się tak zwłaszcza wtedy, gdy granice nie zgadzają się z ogrodzeniem, planujesz nowy budynek, rozbudowę albo podział, albo widzisz w pobliżu sieci i chcesz ocenić kolizję przed projektem.
- Gdy przygotowujesz projekt budowlany i potrzebujesz mapy do celów projektowych.
- Gdy kupujesz działkę i chcesz ograniczyć ryzyko błędu przed podpisaniem umowy.
- Gdy w GeoPortalu widzisz brakujące albo niespójne dane.
- Gdy sąsiednie ogrodzenie, budynek lub sieć wyglądają inaczej niż na mapie.
- Gdy sprawa dotyczy przyłącza, rozbudowy albo innej decyzji, która może zatrzymać inwestycję.
Jeśli coś budzi wątpliwości, nie próbuję dopasowywać legendy do oczekiwań. Zwykle szybciej i bezpieczniej jest sięgnąć po dokument od geodety, wypis z ewidencji albo dane z urzędu, niż opierać się na interpretacji kolorów i kresek z ekranu. To właśnie ten moment odróżnia luźny podgląd od realnie użytecznej analizy działki.
