W praktyce budowlanej oznaczenie hydrantu na mapie pomaga ocenić, czy działka ma dostęp do wody przeciwpożarowej, czy projekt da się obronić formalnie i czy nie trzeba korygować układu zagospodarowania terenu. Sam znak bywa mylący, bo zależy od rodzaju mapy, skali i legendy, a nie tylko od samego symbolu. W tym tekście wyjaśniam, jak go czytać, gdzie ma znaczenie w dokumentacji oraz co sprawdzić, zanim oprzesz na nim decyzję projektową.
Najważniejsze informacje o hydrancie na mapie
- Hydrant w bazach geodezyjnych jest obiektem punktowym, a jego znaczenie wynika z legendy i źródła mapy.
- W dokumentacji budowlanej liczy się nie tylko sam symbol, ale też jego położenie, aktualność danych i odległości od obiektu.
- Podgląd w Geoportalu jest pomocny, ale do formalności trzeba opierać się na materiale geodety i aktualnej bazie.
- Brak symbolu nie oznacza automatycznie, że hydrantu nie ma w terenie, a obecność znaku nie potwierdza jeszcze jego sprawności.
- Przy analizie działki najważniejsze są legenda, skala mapy, aktualność i weryfikacja w terenie.
Jak czytać symbol hydrantu w praktyce

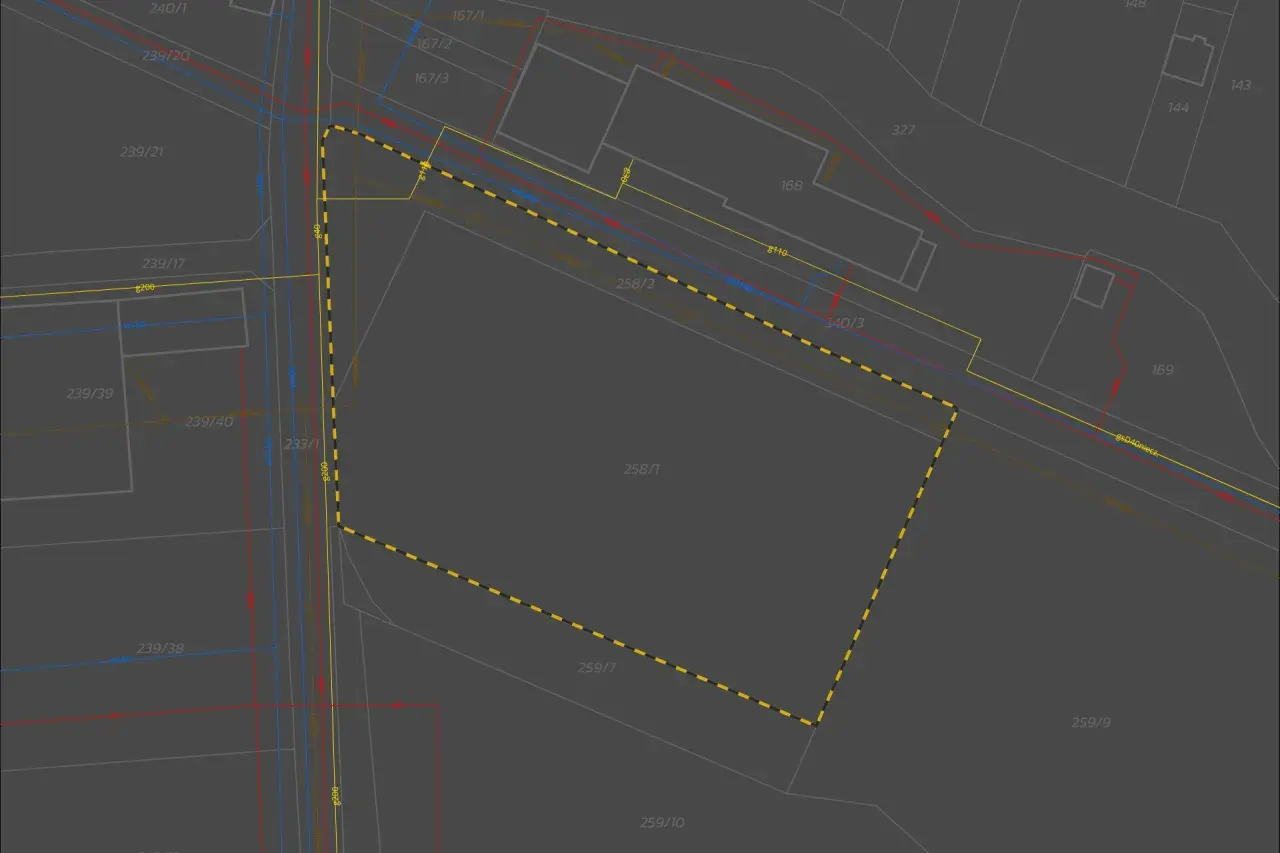

W praktyce oznaczenie hydrantu na mapie jest przede wszystkim znakiem punktowym przypisanym do konkretnego obiektu w GESUT, czyli geodezyjnej ewidencji sieci uzbrojenia terenu. Z punktu widzenia kartografii nie chodzi o ozdobny piktogram, tylko o informację: gdzie znajduje się urządzenie umożliwiające pobór wody z sieci wodociągowej i jak zostało zapisane w bazie.
Ja zawsze zaczynam od legendy, bo sam symbol bez opisu łatwo źle zinterpretować. Na jednej mapie możesz zobaczyć prosty znak punktowy z opisem „hydrant”, na innej dodatkowe oznaczenie wskazujące typ urządzenia albo status danych. Najważniejsze jest więc nie „jak wygląda ikonka”, ale co mówi legenda i z jakiej bazy pochodzi mapa.
W standardach geodezyjnych hydrant jest traktowany jak obiekt punktowy, a jego znak umieszcza się w środku geometrycznym obiektu. To ważne, bo przesunięcie symbolu o kilka milimetrów na wydruku nie powinno być odczytywane jako realne przesunięcie w terenie. Przy większej skali mapy ma to już praktyczne znaczenie, zwłaszcza gdy projekt dotyczy dojścia, dojazdu albo lokalizacji budynku względem infrastruktury podziemnej.
Jeśli mapa pochodzi z podglądu internetowego, traktuję ją jako wskazówkę, nie jako ostatnie słowo. Publiczny widok bywa bardzo użyteczny, ale do formalności budowlanych potrzebny jest materiał aktualny, najlepiej przygotowany przez uprawnionego geodetę i oparty na właściwych danych zasobu. Ten detal często rozstrzyga o tym, czy projekt trzeba poprawiać już na etapie koncepcji. Dzięki temu łatwiej zrozumieć, dlaczego jeden znak na mapie potrafi uruchomić całą serię spraw formalnych.
Gdzie ten znak ma znaczenie w dokumentacji budowlanej
Hydrant na mapie nie jest wyłącznie informacją „dla ciekawych”. W dokumentacji budowlanej wpływa na ocenę uzbrojenia terenu, warunków przeciwpożarowych i tego, czy planowana zabudowa nie wchodzi w konflikt z istniejącą infrastrukturą. Dla inwestora oznacza to mniej więcej tyle: jeśli ten znak jest w złym miejscu albo w ogóle go brakuje, projekt może wymagać dodatkowej weryfikacji.
| Dokument | Co mówi o hydrancie | Dlaczego to ważne |
|---|---|---|
| Mapa do celów projektowych | Pokazuje hydrant jako element uzbrojenia terenu, zwykle z aktualnych danych geodezyjnych | Pozwala ocenić warunki zabudowy, kolizje i dostęp do wody przeciwpożarowej |
| Projekt zagospodarowania działki lub terenu | Pomaga ustalić, czy układ budynku, dojść i dróg nie utrudnia dostępu do infrastruktury | Ułatwia dopasowanie projektu do rzeczywistego otoczenia działki |
| Uzgodnienia przeciwpożarowe | Wspiera ocenę, czy hydrant rzeczywiście spełnia funkcję ochronną dla obiektu | Bez potwierdzonej lokalizacji i zasięgu łatwo o korekty w projekcie |
| Inwentaryzacja powykonawcza | Sprawdza zgodność tego, co było w projekcie, z tym, co wykonano w terenie | Chroni przed rozjazdem między dokumentacją a stanem faktycznym |
W polskich formalnościach budowlanych szczególnie ważna jest mapa do celów projektowych, bo to na niej najczęściej widać, czy hydrant został ujęty poprawnie i czy można na nim oprzeć dalsze uzgodnienia. Jeśli planujesz budowę domu, obiektu usługowego albo większej inwestycji, taki punkt na mapie może mieć większe znaczenie niż się wydaje na pierwszy rzut oka. I właśnie dlatego warto przejść od samego odczytu symbolu do jego weryfikacji.
Jak sprawdzić, czy mapa pokazuje właściwy hydrant
Najrozsądniej jest podejść do tego w kilku krokach. Ja zwykle nie zatrzymuję się na samym znaku, tylko od razu pytam: skąd pochodzi dane, czy są aktualne i czy da się je potwierdzić w terenie.
- Sprawdź legendę mapy i skalę opracowania.
- Ustal, czy oglądasz mapę urzędową, mapę do celów projektowych czy tylko podgląd poglądowy.
- Porównaj położenie hydrantu z aktualnymi danymi geodezyjnymi lub materiałem od geodety.
- Zwróć uwagę, czy opis wskazuje hydrant istniejący, projektowany, nadziemny albo podziemny.
- Jeżeli sprawa dotyczy inwestycji, potwierdź lokalizację także w terenie albo u zarządcy sieci.
Największy błąd to założenie, że wszystko, co widać na mapie internetowej, nadaje się od razu do decyzji projektowej. Podglądy są wygodne, ale często nie pokazują pełnego kontekstu: aktualizacji po robotach, przesunięć wynikających z pomiaru czy zmian wprowadzonych przez operatora sieci. W praktyce jeden niezweryfikowany symbol potrafi kosztować więcej czasu niż cały wstępny przegląd działki.
Jeżeli widzisz kilka wariantów oznaczeń, nie zgaduj, który jest „właściwy”. Lepiej poprosić geodetę o wskazanie źródła wpisu, niż później poprawiać projekt po konsultacji z branżystą. Ten etap jest mało spektakularny, ale właśnie on zwykle oszczędza najwięcej nerwów. Od tego już tylko krok do najczęstszych pomyłek, które widzę przy takich mapach najczęściej.
Najczęstsze pomyłki przy odczycie
Przy hydrantach na mapie powtarzają się te same błędy. W większości przypadków nie wynikają z braku wiedzy, tylko z pośpiechu i zbyt dużego zaufania do jednego źródła.
| Pomyłka | Co z niej wynika | Jak jej uniknąć |
|---|---|---|
| Traktowanie symbolu jako dowodu sprawności hydrantu | Można błędnie założyć, że urządzenie jest gotowe do użycia | Sprawdzaj nie tylko położenie, ale też dokumenty i stan eksploatacyjny |
| Ignorowanie legendy | Ten sam znak może być odczytany inaczej w różnych opracowaniach | Zawsze zaczynaj od opisu symboli, a nie od intuicji |
| Oparcie się wyłącznie na podglądzie internetowym | Projekt może być oparty na danych orientacyjnych, a nie urzędowych | Korzystaj z materiałów geodezyjnych i aktualnych załączników do projektu |
| Pominięcie skali | Na drobnej skali łatwo przecenić dokładność położenia | Do analizy projektowej wybieraj możliwie największą skalę |
| Mylenie hydrantu z inną infrastrukturą ppoż. | Wnioski o dostępie do wody mogą być po prostu błędne | Porównuj oznaczenie z opisem obiektu i konsultuj wątpliwości z projektantem |
W praktyce najbardziej zdradliwy jest ten pierwszy błąd. Symbol na mapie mówi, że obiekt został zidentyfikowany, ale nie mówi jeszcze nic o ciśnieniu, wydajności, terminie przeglądu ani pełnej przydatności w danej chwili. Dla formalności budowlanych to różnica zasadnicza. Po tej liście warto przejść do tego, co trzeba sprawdzić poza samym znakiem.
Co jeszcze trzeba sprawdzić przed decyzją projektową
Jeżeli hydrant ma rzeczywiście pomóc w projekcie, trzeba zestawić jego położenie z wymaganiami przeciwpożarowymi i z układem działki. W praktyce patrzę nie tylko na sam punkt, ale też na relację między hydrantem, drogą, budynkiem i dojściem dla służb.
| Parametr | Praktyczny punkt odniesienia | Co z tego wynika dla projektu |
|---|---|---|
| Odległość między hydrantami | Do 150 m | Pomaga ocenić, czy sieć daje sensowne pokrycie terenu |
| Odległość od krawędzi jezdni | Do 15 m | Wpływa na dostępność i praktyczne użycie urządzenia |
| Odległość najbliższego hydrantu od chronionego obiektu | Do 75 m | Ma znaczenie przy ocenie ochrony przeciwpożarowej budynku |
| Inne hydranty wymagane do ochrony obiektu | Do 150 m | Pokazuje, czy projekt nie opiera się na zbyt odległym źródle wody |
| Odległość od ściany budynku | Co najmniej 5 m | Chroni przed sytuacją, w której hydrant jest formalnie „na miejscu”, ale praktycznie źle usytuowany |
Poza obszarami miejskimi odległości trzeba jeszcze zestawić z gęstością istniejącej i planowanej zabudowy. To ważne, bo ten sam symbol może wyglądać dobrze na mapie, a mimo to nie wystarczyć dla konkretnej inwestycji. Dlatego przy analizie działki nie uznaję hydrantu za „załatwiony” tylko dlatego, że widnieje w bazie. Liczy się położenie, zasięg i możliwość realnego wykorzystania.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przy formalnościach budowlanych znak hydrantu traktuj jako zaproszenie do dalszej weryfikacji, a nie jako końcowy dowód spełnienia wymagań. Właśnie ta ostrożność najczęściej odróżnia poprawnie przygotowaną dokumentację od tej, która wraca do poprawy. A kiedy już sprawdzisz symbol, legendę i odległości, łatwiej ocenisz, czy działka rzeczywiście daje bezpieczne i formalnie spójne warunki do zabudowy.
