W instalacji grzewczej albo wodnej ten niewielki element decyduje o tym, czy woda pójdzie we właściwą stronę, czy układ nie zacznie się cofać po wyłączeniu pompy i czy serwis nie zamieni się w niepotrzebne spuszczanie całego obiegu. To pytanie, czy zawór zwrotny przed czy za pompą, ma w praktyce prostą odpowiedź tylko w części przypadków: najczęściej montuje się go na tłoczeniu, ale układ ssawny, studnia głębinowa i zawór różnicowy w CO rządzą się innymi zasadami. W tym tekście rozbieram te różnice na konkretne scenariusze, bez teoretyzowania.
Najważniejsze zasady montażu w pigułce
- W standardowym układzie zawór zwrotny montuje się za pompą, czyli po stronie tłocznej.
- Przed pompą ma sens głównie w układach ssawnych i studniowych jako zawór stopowy lub ssawny.
- Zawór powinien mieć niskie ciśnienie otwarcia, bo zbyt duży opór szybko psuje pracę małych pomp obiegowych.
- W ogrzewaniu z kotłem na paliwo stałe często stosuje się zawór różnicowy na obejściu pompy, a nie zwykły zawór w przypadkowym miejscu.
- Jeśli pompa ma wbudowany zawór zwrotny, dokładanie drugiego bywa zbędne i potrafi tylko zdusić przepływ.
- Najczęstszy błąd to montaż bez dostępu serwisowego i bez sprawdzenia kierunku przepływu na korpusie zaworu.
Najczęściej zawór trafia na tłoczenie
W praktyce zaczynam od prostej zasady: w obiegach pompowych zawór zwrotny montuje się po stronie tłocznej, czyli za pompą. Takie ustawienie zatrzymuje cofkę po wyłączeniu urządzenia, ogranicza niekontrolowaną cyrkulację grawitacyjną i chroni pompę przed pracą w niekorzystnym kierunku przepływu. To właśnie dlatego w większości instalacji grzewczych, cyrkulacyjnych i podnoszących ciśnienie nie szukałbym miejsca przed pompą, tylko od razu po jej wyjściu.
Najprościej widać to w tabeli, bo różne układy mają różne potrzeby, ale logika pozostaje podobna: zawór ma pilnować kierunku przepływu, a nie komplikować hydraulikę.
| Układ | Najczęstsze miejsce montażu | Po co | Na co zwrócić uwagę |
|---|---|---|---|
| Pompa obiegowa CO | Za pompą, na tłoczeniu | Ograniczenie cofki i samoczynnej cyrkulacji | Ważny jest niski opór otwarcia i łatwy dostęp do serwisu |
| Pompa cyrkulacji CWU | Za pompą, możliwie blisko urządzenia | Stabilny obieg i szybka reakcja przy starcie | Zawór nie może być zbyt „twardy” dla małej pompy |
| Pompa hydroforowa lub booster | Za pompą, często przed armaturą odcinającą | Utrzymanie ciśnienia i zabezpieczenie przed powrotem wody | Układ trzeba tak ułożyć, żeby dało się go serwisować bez rozbiórki pół instalacji |
| Pompa głębinowa | Na tłoczeniu, czasem także w kolumnie rurociągu | Ograniczenie uderzeń hydraulicznych i cofania słupa wody | Przy większych głębokościach stosuje się także zawory pośrednie |
Właśnie dlatego w dokumentacji producentów pomp bardzo często pojawia się zalecenie, by zawór zwrotny był zamontowany po stronie tłocznej i miał możliwie niskie ciśnienie otwarcia. W małych układach cyrkulacyjnych różnica między dobrym a zbyt „ciężkim” zaworem od razu wychodzi w praktyce, zwykle jako hałas, słabszy przepływ albo problemy ze стартem. Po tym warto przejść do wyjątków, bo to one najczęściej wprowadzają zamieszanie.

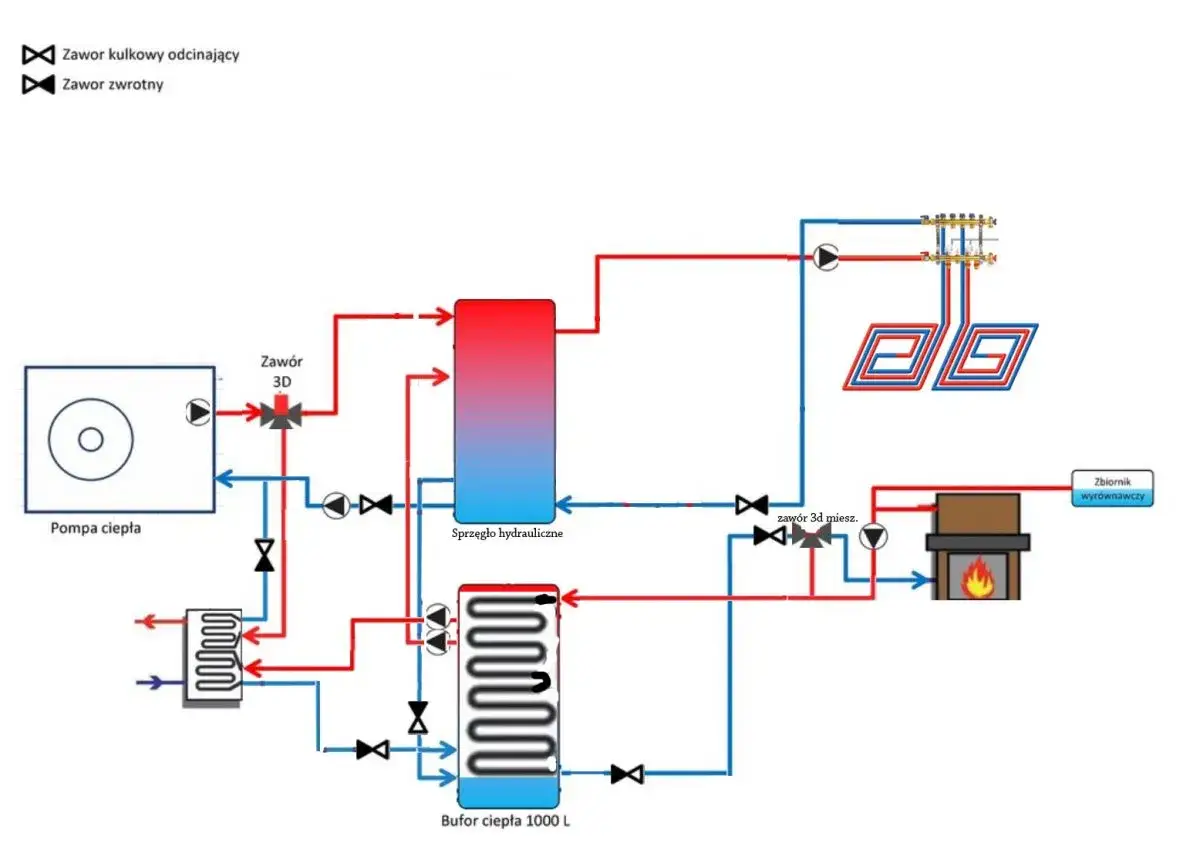

Jak wygląda poprawny układ w różnych systemach
Jeżeli mam wskazać jeden błąd, który powtarza się najczęściej, to nie jest nim sam wybór zaworu, tylko próba zastosowania jednego schematu do wszystkich instalacji. W obiegu CO, w cyrkulacji CWU i w układzie z pompą do podnoszenia ciśnienia zawór pełni podobną funkcję, ale warunki pracy są inne. W efekcie to samo rozwiązanie raz działa świetnie, a raz dławi przepływ.
W układach zamkniętych, gdzie pompa tylko wymusza obieg, zawór daje się zwykle zaraz za pompą. W układach otwartych, ze studnią albo z zasysaniem z niższego poziomu, zadanie jest inne, bo trzeba utrzymać zalanie przewodu ssawnego. Tam zawór pełni rolę stopową, a nie tylko blokującą cofkę. To nie jest detal, tylko różnica między układem, który startuje od razu, a takim, który co chwilę łapie powietrze.
Jeśli w instalacji jest też armatura odcinająca, patrzę na jeden praktyczny warunek: zawór zwrotny ma być dostępny do kontroli i wymiany. Dzięki temu nie trzeba rozbierać połowy układu, gdy trzeba sprawdzić sprężynę, grzybek albo osad na gnieździe. Na papierze każdy układ wygląda schludnie, ale w kotłowni liczy się przede wszystkim serwisowalność.
Kiedy zawór przed pompą ma sens
Przed pompą montuję zawór tylko wtedy, gdy układ tego wymaga, a nie dlatego, że „tak wygląda bezpieczniej”. Najbardziej klasyczny przypadek to układ ssawny, na przykład pompa zasysająca wodę ze studni lub z poziomu niższego niż urządzenie. Wtedy zawór stopowy na końcu rury ssawnej utrzymuje słup wody w przewodzie i pomaga pompie wystartować bez ponownego zalewania instalacji.
W takich układach ważny jest też filtr lub kosz ssawny. W praktyce dobrze, gdy ma on dużą powierzchnię czynną, bo zbyt mały szybko się zapycha i robi większy problem niż sama cofka. Przy studniach i dłuższych odcinkach ssania nie wolno też przesadzać z wysokością podnoszenia, bo pompa zaczyna pracować na granicy możliwości, a zawór tylko pogarsza sytuację.
Drugi przypadek to pompy głębinowe. Tam niekiedy stosuje się nie jeden, ale kilka zaworów zwrotnych w słupie tłocznym, szczególnie przy większych głębokościach. Taki układ zmniejsza skutki uderzeń hydraulicznych i ogranicza cofanie wody po zatrzymaniu pompy. Przy głębszych studniach producenci często zalecają pierwszy zawór bezpośrednio na tłoczeniu pompy, a kolejne w odstępach rzędu kilkudziesięciu metrów w kolumnie rurociągu.
Poza tym przed pompą zawór może się pojawić także w układach, gdzie jedna pompa nie może przepychać medium przez stojącą drugą pompę albo przez odłączoną gałąź instalacji. To już jednak scenariusz specjalny, nie reguła. Jeśli nie mam takiego problemu, nie dokładam zaworu po stronie ssawnej „na wszelki wypadek”.
W ogrzewaniu nie myl zaworu zwrotnego z różnicowym
W instalacjach CO, zwłaszcza z kotłem na paliwo stałe, często pojawia się jeszcze jeden element, który bywa mylony ze zwykłym zaworem zwrotnym: zawór różnicowy. Montuje się go na obejściu pompy, na zasilaniu albo na powrocie, zależnie od tego, jak ustawiono samą pompę. Gdy pompa pracuje normalnie, zawór pozostaje zamknięty. Kiedy pompa staje lub zanika zasilanie, otwiera się pod wpływem różnicy ciśnień i umożliwia przepływ grawitacyjny.
To rozwiązanie ma konkretne zadanie: zabezpieczyć kocioł przed przegrzaniem, gdy wymuszony obieg przestaje działać. Nie jest to więc element, który po prostu „blokuje cofanie wody”, tylko część logiki awaryjnej całego układu. Jeśli ktoś wstawi zwykły zawór zwrotny w miejsce zaworu różnicowego, instalacja może zacząć pracować głośno albo stracić możliwość naturalnego obiegu po awarii prądu.
Właśnie tu najłatwiej o nieporozumienie. Na schemacie wszystko wygląda podobnie, ale w praktyce różnica jest duża: jeden element ma trzymać kierunek przepływu, drugi ma go czasowo dopuścić wtedy, gdy pompa nie pracuje. W ogrzewaniu to nie jest kosmetyka, tylko kwestia bezpieczeństwa całego układu.
Błędy, które robią z dobrego zaworu problem
Najwięcej kłopotów widzę nie wtedy, gdy zawór jest zły, ale gdy jest dobrze dobrany i źle zamontowany. Kilka błędów powtarza się szczególnie często:
- Odwrócony kierunek montażu - strzałka na korpusie musi zgadzać się z kierunkiem przepływu, inaczej zawór blokuje obieg zamiast go porządkować.
- Zbyt wysokie ciśnienie otwarcia - mała pompa cyrkulacyjna może nie przepchnąć zaworu i instalacja będzie wyglądała na zapowietrzoną, choć problem leży w armaturze.
- Dokładanie drugiego zaworu bez potrzeby - dwa zawory w jednej gałęzi potrafią zwiększyć opory tak bardzo, że zysk z zabezpieczenia znika.
- Brak dostępu serwisowego - zawór schowany za ścianą lub pod zabudową zwykle kończy się tym, że nikt go nie sprawdza do momentu awarii.
- Montaż w złym miejscu względem armatury odcinającej - jeśli nie da się odseparować fragmentu instalacji, każda kontrola zamienia się w kłopotliwy demontaż.
- Ignorowanie hałasu i stuków - stukanie zaworu to często sygnał, że grzybek domyka się zbyt agresywnie albo przepływ jest niestabilny.
Jeśli mam doradzić jedną rzecz w tym miejscu, to właśnie to: nie oceniaj zaworu po samym korpusie, tylko po tym, jak pracuje z konkretną pompą. Ta sama armatura w jednym układzie będzie działała bezbłędnie, a w innym zdusi przepływ i wywoła irytujące szumy. Dalej już tylko krok do doboru modelu, który faktycznie pasuje do instalacji.
Jak dobrać model, żeby nie zdusić przepływu
Przy doborze patrzę najpierw na trzy rzeczy: typ zaworu, opór otwarcia i zgodność z układem montażowym. Dla większości małych i średnich pomp lepiej sprawdza się zawór sprężynowy, bo szybciej się zamyka i skuteczniej ogranicza cofkę. Zawory klapowe też mają swoje miejsce, ale zwykle w większych średnicach i tam, gdzie przepływ jest bardziej stabilny.
Ciśnienie otwarcia to po prostu minimalna różnica ciśnień potrzebna do ruszenia grzybka albo klapki. Im niższa wartość, tym mniejsze ryzyko, że zawór zacznie „kraść” wydajność pompy. W małych układach cyrkulacyjnych i przy pompach o niewielkiej mocy zwracam uwagę na modele o bardzo niskim oporze startowym, bo to one najmniej zaburzają pracę obiegu.
Pomaga też kilka praktycznych kryteriów:
- dobierz średnicę do średnicy przewodu, bez sztucznego zwężania instalacji;
- sprawdź, czy producent dopuszcza montaż w pozycji pionowej, poziomej albo dowolnej;
- wybierz materiał odporny na medium, temperaturę i ewentualne osady;
- zostaw miejsce na demontaż bez rozcinania rurociągu;
- jeśli pompa ma już wbudowany zawór, oceń, czy naprawdę potrzebujesz kolejnego.
W małych pompach cyrkulacyjnych do CWU szczególnie ważne jest to, by dodatkowy zawór nie miał zbyt dużego oporu. To samo dotyczy pomp pracujących blisko źródła ciepła. Gdy temperatura medium jest wysoka, sam korpus pompy i armatura pracują w trudniejszych warunkach, więc lepiej nie dokładać im zbędnych przeszkód hydraulicznych. W praktyce najlepszy zawór to nie ten „najmocniejszy”, tylko ten, który najłagodniej współpracuje z konkretną instalacją.
Co sprawdzam przed pierwszym uruchomieniem
Po montażu nie zakładam, że wszystko zadziała idealnie tylko dlatego, że strzałka na korpusie jest we właściwą stronę. Zawór zwrotny potrafi uruchomić się z opóźnieniem, hałasować albo ograniczyć przepływ bardziej, niż się wydawało na etapie projektu. Dlatego przed startem robię prostą kontrolę:
- sprawdzam kierunek przepływu i zgodność z oznaczeniem na korpusie;
- upewniam się, że zawór ma niski opór otwarcia i nie jest przewymiarowany;
- patrzę, czy dostęp serwisowy nie został przypadkiem zablokowany przez inne elementy;
- odpowietrzam układ i obserwuję, czy zawór nie stuka przy starcie;
- sprawdzam, czy po wyłączeniu pompy nie pojawia się cofka albo samoczynna cyrkulacja;
- przy układach grzewczych oceniam, czy nie pomylono zwykłego zaworu zwrotnego z różnicowym na obejściu.
Jeśli układ startuje lekko, nie słychać uderzeń hydraulicznych, a po wyłączeniu pompy nie ma cofki ani niepożądanej cyrkulacji, to znak, że zawór trafił tam, gdzie powinien. W praktyce właśnie o to chodzi: instalacja ma działać cicho, przewidywalnie i bez dodatkowych oporów, a nie tylko zgadzać się na schemacie.
