W drewnianym domu instalacja elektryczna musi być zaprojektowana bardziej konserwatywnie niż w budynku murowanym. Najważniejsze są tu czytelny schemat, bezpieczne prowadzenie przewodów, sensowny podział obwodów i zabezpieczenia, które nie zawiodą przy podwyższonym ryzyku pożaru. Poniżej pokazuję, jak to ułożyć w praktyce, żeby instalacja była wygodna w użytkowaniu i łatwa do serwisowania.
Najważniejsze elementy, które decydują o bezpieczeństwie instalacji
- Dobry schemat pokazuje nie tylko gniazdka i lampy, ale też rozdzielnicę, RCD, ochronę przepięciową i rezerwę pod przyszłe obwody.
- W domu z drewna przewody prowadzi się prosto, w strefach instalacyjnych, a przejścia przez ściany i stropy robi się przez przepusty rurowe.
- Peszel, rurka ochronna lub listwa natynkowa nie są detalem estetycznym, tylko realnym elementem ochrony przeciwpożarowej i serwisowej.
- Kuchnia, łazienka, ogrzewanie, pompa ciepła i inne urządzenia dużej mocy powinny mieć osobne obwody.
- Warto zostawić miejsce w rozdzielnicy i dokumentację zdjęciową tras przewodów, bo późniejsze poprawki są zawsze droższe niż dobrze zrobiony projekt.
Jak powinien wyglądać schemat instalacji w domu drewnianym
Jeśli ktoś pyta mnie o schemat, nie chodzi mu o ozdobny rysunek, tylko o plan, który pokazuje, skąd energia wchodzi do domu i jak trafia do kolejnych obwodów. W praktyce taki schemat powinien obejmować złącze lub licznik, rozłącznik główny, ochronę przeciwprzepięciową, wyłączniki różnicowoprądowe, wyłączniki nadprądowe i podział na konkretne strefy domu.
Ja patrzę na to tak: im bardziej przejrzysty układ, tym łatwiej później naprawić usterkę, dołożyć nowy obwód albo sprawdzić, co dokładnie wyłączyło zasilanie. W domu drewnianym szczególnie ważne jest też zostawienie rezerwy w rozdzielnicy, bo w 2026 r. inwestorzy coraz częściej planują od razu miejsce pod pompę ciepła, fotowoltaikę, ładowarkę EV albo automatykę budynku.
| Element schematu | Rola w instalacji | Na co zwrócić uwagę w domu drewnianym |
|---|---|---|
| Rozłącznik główny | Umożliwia odcięcie zasilania całego domu | Powinien być łatwo dostępny, najlepiej w rozdzielnicy głównej |
| Ochronnik przepięć SPD | Chroni instalację i urządzenia przed skokami napięcia | Warto go przewidzieć już na etapie projektu, zwłaszcza przy długich liniach zasilających |
| Wyłączniki różnicowoprądowe RCD | Odłączają obwód przy upływie prądu do ziemi | Lepiej dzielić instalację na kilka RCD niż opierać wszystko na jednym |
| Wyłączniki nadprądowe | Chronią przewody przed przeciążeniem i zwarciem | Muszą być dobrane do przekroju przewodów i charakteru odbiorników |
| Obwody rezerwowe | Zostawiają miejsce na przyszłą rozbudowę | W drewnianym domu oszczędzają późniejszego kucia i demontażu okładzin |
Dobrze rozpisany schemat nie kończy się na samej rozdzielnicy. Musi jeszcze uwzględniać, jak przewody będą prowadzone w ścianach, sufitach i stropach, bo właśnie tam w drewnie najłatwiej o błąd, którego nie widać przez lata. To prowadzi nas do najważniejszej różnicy między budynkiem drewnianym a murowanym.
Dlaczego drewno wymaga ostrzejszych zasad niż mur
Drewno jest materiałem palnym, ale to nie jedyny problem. Taka konstrukcja pracuje wraz z wilgotnością i temperaturą, więc przewody nie powinny być prowadzone przypadkowo ani „na skróty”. Z mojego punktu widzenia największy błąd to układanie instalacji tak, jakby ściana nigdy się nie poruszała i jakby nikt nie miał do niej wracać po kilku latach.

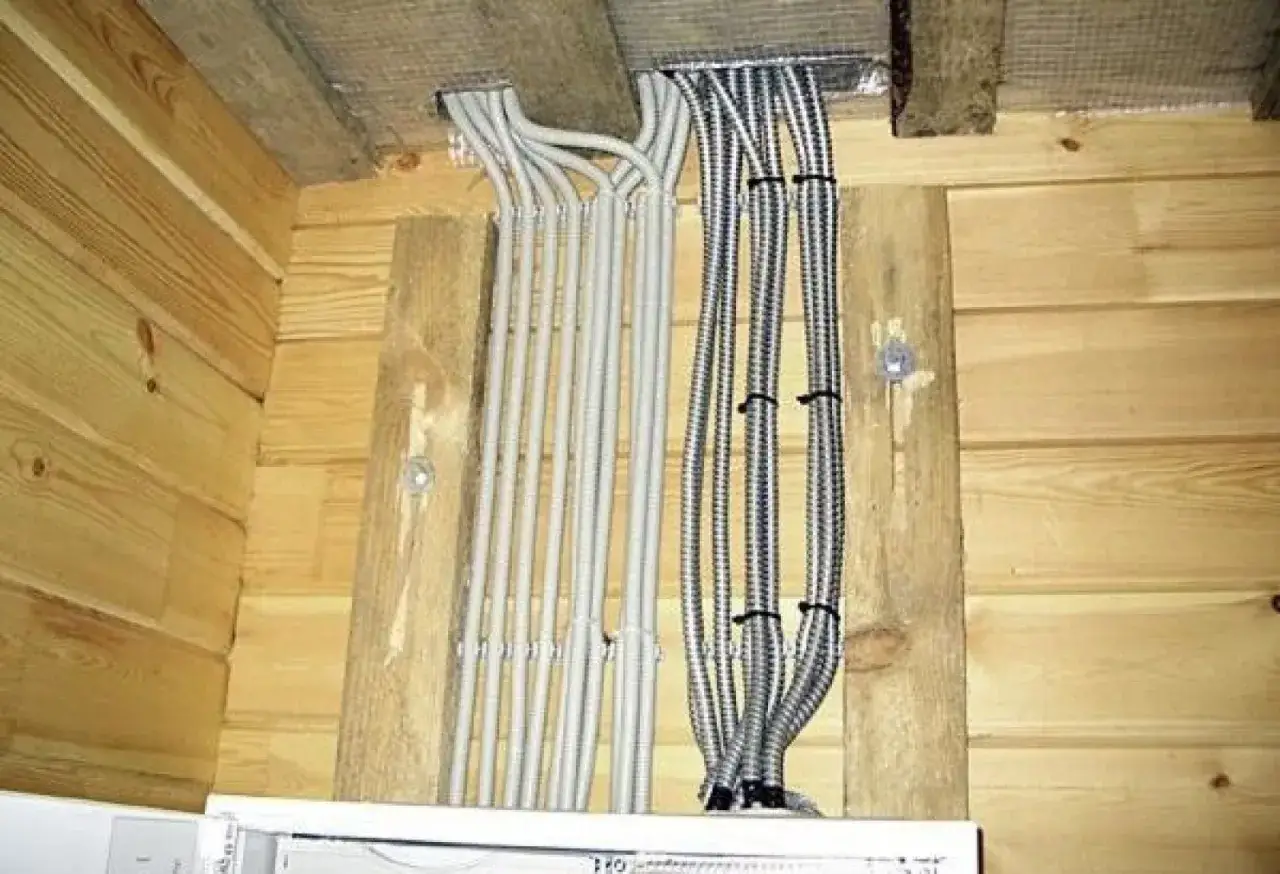

W praktyce przewody prowadzi się po liniach prostych, pionowo i poziomo, bez kolizji z kominami, wentylacją i instalacją grzewczą. Przejścia przez ściany i sufity wykonuje się przez przepusty rurowe, a wszystkie połączenia powinny znaleźć się w puszkach instalacyjnych. W domu szkieletowym łatwiej to ukryć pod płytami, ale w domu z bali albo w miejscach narażonych na temperaturę i ruch konstrukcji wolę rozwiązanie bardziej jawne i serwisowalne.
Przy drewnie bardzo liczy się też otoczenie opraw i osprzętu. Jeśli ktoś montuje oświetlenie przy elementach z drewna, wokół źródła ciepła trzeba zostawić bezpieczny margines i nie upychać wszystkiego w jednej szczelnej przestrzeni. Właśnie dlatego w takim budynku nie traktuję osłon jako dodatku, tylko jako element projektu. Kiedy to jest ustalone, można przejść do pytania, jak konkretne trasy przewodów rozwiązać w praktyce.
Jak prowadzić przewody, żeby nie było zgadywania po latach
W typowym domu mieszkalnym trzymam się prostych stref: przewody biegną zwykle około 30 cm od sufitu lub podłogi i około 15 cm od krawędzi okien oraz drzwi. Łączniki montuje się przy drzwiach od strony klamki, mniej więcej na wysokości 105 cm, gniazda wtyczkowe najczęściej około 30 cm nad podłogą, a w kuchni zwykle 100–105 cm. To nie są liczby „na oko”; one porządkują późniejsze wiercenie, zabudowę i remonty.
Warto też pamiętać, że instalacja to nie tylko trasa, ale i materiał. Dla oświetlenia najczęściej stosuje się przewody 3 x 1,5 mm², a dla gniazd 3 x 2,5 mm², przy czym ostateczny dobór zawsze należy do projektu i obciążenia obwodu. Wszystkie żyły powinny być czytelnie oznaczone: L, N i PE, bo późniejszy serwis bez tego zamienia się w zgadywanie.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Peszel w ścianie z płyt g-k | Gdy ściany są jeszcze otwarte i będą zabudowywane | Chroni przewód, ułatwia wymianę, dobrze sprawdza się w szkielecie | Wymaga starannego montażu i sensownej trasy bez ostrych łuków |
| Rura metalowa lub sztywna osłona | W miejscach podwyższonego ryzyka lub przy instalacji natynkowej | Bardzo dobra ochrona mechaniczna i pożarowa | Więcej pracy, większy koszt i mniej elastyczny montaż |
| Listwa lub koryto natynkowe | Przy modernizacji albo tam, gdzie liczy się szybki dostęp | Łatwy serwis, szybka rozbudowa, prosty montaż | Mniej dyskretne wizualnie, wymaga starannego dopasowania do wnętrza |
Niezależnie od rozwiązania jedno zostaje stałe: połączeń nie robi się „w powietrzu”, tylko w puszkach, a przejścia przez elementy konstrukcji trzeba zabezpieczyć przepustami. To właśnie ta dyscyplina odróżnia instalację, która po latach nadal działa spokojnie, od instalacji, która zaczyna sprawiać problemy przy pierwszym remoncie. Skoro trasa jest już zaplanowana, czas na drugi filar bezpieczeństwa, czyli podział obwodów i zabezpieczenia.
Jak podzielić obwody i zabezpieczenia w rozdzielnicy
W domu drewnianym nie oszczędzam na liczbie obwodów. Im lepiej są rozdzielone, tym łatwiej znaleźć usterkę i tym mniejsze ryzyko, że jedna awaria wyłączy pół domu. Jedno RCD na cały budynek to z reguły zły pomysł; lepiej podzielić instalację tak, żeby awaria w łazience nie gasiła oświetlenia salonu i kuchni.
Praktyczny schemat zwykle obejmuje osobne obwody dla oświetlenia, gniazd ogólnych, kuchni, łazienek, stref zewnętrznych oraz urządzeń dużej mocy. Ochrona przeciwprzepięciowa i wyłączniki różnicowoprądowe powinny być dobrane do sposobu zasilania i charakteru odbiorników. W budynku drewnianym szczególnie ważne jest też rozłożenie obciążenia na fazy, jeśli instalacja jest trójfazowa.
| Obwód | Typowy przewód | Zabezpieczenie | Komentarz |
|---|---|---|---|
| Oświetlenie | 3 x 1,5 mm² | B10 | Warto dzielić na strefy lub kondygnacje |
| Gniazda ogólne | 3 x 2,5 mm² | B16 | Nie obciążać jednego obwodu całego piętra |
| Kuchnia | 3 x 2,5 mm² lub więcej, zależnie od projektu | Osobne zabezpieczenia dla AGD | Piekarnik, zmywarka i płyta nie powinny wisieć na jednym obwodzie |
| Łazienka i obwody zewnętrzne | 3 x 2,5 mm² | B16 + RCD 30 mA | Wilgoć i ryzyko porażenia wymagają większej dyscypliny |
| Pompa ciepła, bojler, wallbox | Dobór wg producenta | Dedykowane zabezpieczenie, często trójfazowe | Tu nie ma miejsca na „zostawmy, jak wyjdzie” |
Jeśli inwestor od początku planuje pompę ciepła, fotowoltaikę albo ładowarkę do auta, ja od razu zostawiam miejsce w rozdzielnicy i osobne trasy pod te odbiorniki. To nie tylko wygoda, ale też niższe ryzyko późniejszego rozbierania zabudów i dokładania przewodów w już gotowym domu. A skoro o mocnych urządzeniach mowa, trzeba jeszcze osobno omówić ogrzewanie.
Ogrzewanie i duże odbiorniki trzeba planować osobno
W 2026 r. coraz więcej domów jednorodzinnych nie opiera się już wyłącznie na klasycznym piecu. Pojawiają się pompy ciepła, elektryczne ogrzewanie podłogowe, podgrzewacze wody, kominki z nadmuchem, a także wallboxy do samochodów elektrycznych. Każde z tych urządzeń potrafi zjeść duży fragment mocy przyłączeniowej, więc nie wolno ich traktować jak zwykłego gniazdka w salonie.Ja planuję je tak, by miały osobne obwody i osobne zabezpieczenia, a w przypadku większych mocy także zasilanie trójfazowe. Przy ogrzewaniu podłogowym ważny jest też podział na strefy i termostaty, bo w praktyce inaczej grzeje salon, inaczej łazienka, a jeszcze inaczej poddasze. Jeśli urządzenie pracuje cały sezon i pobiera dużo prądu, jego zasilanie musi być przewidziane od początku, a nie „dopisane” w ostatniej chwili.
- Pompa ciepła powinna mieć dedykowany obwód i układ dobrany do wymagań producenta.
- Elektryczne ogrzewanie podłogowe najlepiej dzielić na strefy, żeby łatwiej sterować temperaturą i awariami.
- Wallbox 11 kW zwykle wymaga instalacji trójfazowej i osobnego zabezpieczenia.
- Podgrzewacz wody lub bojler nie powinien konkurować o prąd z kuchnią i pralką.
- Elementy grzewcze przy drewnie trzeba montować z zachowaniem odstępów i zgodnie z dokumentacją urządzenia.
Takie podejście ma jeszcze jedną zaletę: dom łatwiej rozbudować, gdy za kilka lat zmienią się potrzeby rodziny. I właśnie dlatego ostatni etap to nie sama elektryka, ale dokumentacja, pomiary i sprawdzenie, czy po zabudowie wszystko da się jeszcze odczytać i skontrolować.
Zanim zamkniesz ściany, sprawdź dokumentację, pomiary i terminy
Na budowie najtańsze są poprawki wtedy, gdy ściany są jeszcze otwarte. Po zabudowie nawet drobiazg urasta do kosztownej operacji, więc ja zawsze proszę o zdjęcia tras przewodów, opis obwodów w rozdzielnicy i protokół pomiarów. To nie jest biurokracja dla samej biurokracji, tylko praktyczna instrukcja obsługi domu na kolejne lata.
Warto też pamiętać, że zgodnie z przepisami i wyjaśnieniami GUNB instalację elektryczną w budynku kontroluje się co najmniej raz na 5 lat. Jeśli wcześniej pojawiają się objawy problemów, przegląd robi się od razu. Do takich sygnałów należą częste wyzwalanie zabezpieczeń, nagrzewanie osprzętu, zapach przegrzanej izolacji albo iskrzenie w gniazdach.
- Zachowaj zdjęcia przewodów przed zakryciem ścian i sufitów.
- Opisz wszystkie obwody w rozdzielnicy i zostaw czytelny schemat w domu.
- Wymagaj protokołu pomiaru ciągłości PE, rezystancji izolacji i działania RCD.
- Zostaw kilka wolnych modułów w rozdzielnicy na przyszłą rozbudowę.
- Nie odkładaj przeglądu, jeśli dom był zalany, po przepięciu albo po większym remoncie.
W drewnianym domu najlepiej działa instalacja, którą da się łatwo zrozumieć po latach: ma prosty schemat, przewody idą logicznymi trasami, obwody są rozdzielone, a ogrzewanie i duże odbiorniki nie przeciążają całego układu. Jeśli dopilnujesz tego na etapie projektu i montażu, zyskasz nie tylko bezpieczeństwo, ale też instalację, którą da się rozsądnie rozbudować bez demolowania wnętrz.
