Kolory i symbole na przewodach nie są dekoracją, tylko skrótem informacji o tym, co dzieje się w instalacji. W praktyce oznaczenia przewodów elektrycznych pomagają szybko rozpoznać fazę, neutralny i ochronny, a przy remoncie, modernizacji ogrzewania czy odbiorze mieszkania chronią przed pomyłką, którą potem trudno i drogo naprawić. Najwięcej sensu mają wtedy, gdy czyta się je razem z opisami na schematach, zaciskach i w rozdzielnicy.
Najważniejsze zasady, które porządkują temat od razu
- W nowej instalacji kolor żyły ma stałe znaczenie: brązowy, czarny i szary to najczęściej fazy, niebieski to neutralny, a żółto-zielony to ochronny.
- Skróty L, N, PE i PEN są ważniejsze od samego koloru, bo pojawiają się na schematach, zaciskach i opisach urządzeń.
- W starszych mieszkaniach kolor izolacji bywa mylący, więc nie warto zakładać funkcji przewodu wyłącznie na podstawie barwy.
- Przed remontem i rozbieraniem osprzętu trzeba potwierdzić brak napięcia oraz sprawdzić opis obwodów, a nie tylko wygląd przewodów.
- W ogrzewaniu elektrycznym i automatyce domowej kolor to tylko część informacji, bo kluczowe są też oznaczenia zacisków i dokumentacja producenta.
Jak czytać kolory żył bez zgadywania
W polskich instalacjach niskiego napięcia obowiązuje dziś ujednolicona kolorystyka zgodna z normami stosowanymi w Europie. To dobra wiadomość, bo w nowej instalacji nie trzeba interpretować barw „na oko” - zwykle wystarczy pamiętać trzy podstawowe zasady: faza, neutralny i ochronny mają osobne, zarezerwowane kolory.

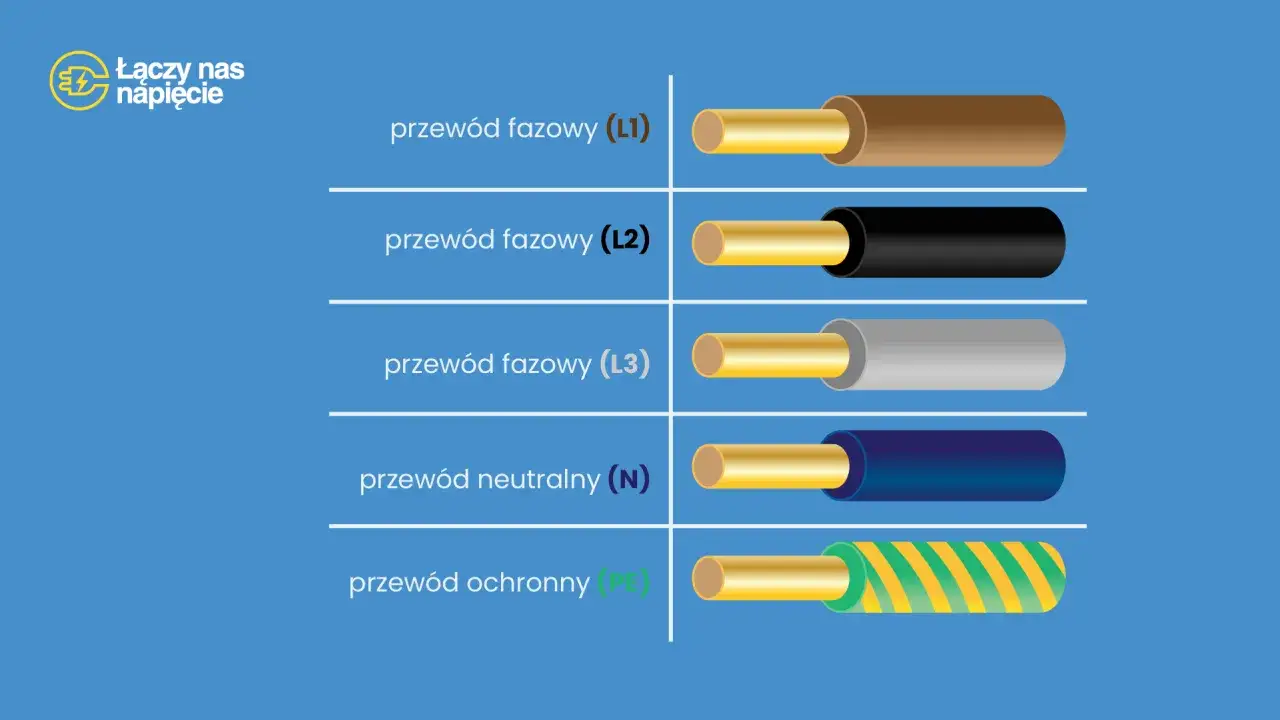

| Kolor żyły | Najczęstsze znaczenie | Co warto zapamiętać |
|---|---|---|
| Brązowy, czarny, szary | Przewód fazowy | To żyły robocze pod napięciem. W układzie trójfazowym oznacza się je także jako L1, L2 i L3. |
| Niebieski | Przewód neutralny N | To przewód powrotny dla obwodu prądu przemiennego. Nie powinno się używać go jako fazy. |
| Żółto-zielony | Przewód ochronny PE | To barwa zarezerwowana dla ochrony przeciwporażeniowej. Nie miesza się jej z innymi funkcjami. |
| Żółto-zielony z niebieskimi końcami lub niebieski z żółto-zielonym oznaczeniem końców | Przewód PEN | Łączy funkcję ochronną i neutralną. Wymaga bardzo jednoznacznego oznaczenia przy zaciskach. |
Ja traktuję kolor jako pierwszą podpowiedź, ale nie jako dowód ostateczny. Jeśli przewód wychodzi z puszki bez opisu, był dokładany przy remoncie albo instalacja ma już swoje lata, sama barwa nie wystarczy do bezpiecznej identyfikacji. To prowadzi wprost do skrótów literowych, bo na schemacie kolor nie zawsze mówi wszystkiego.
Co oznaczają litery na schematach i zaciskach
Litery są w elektryce równie ważne jak kolory, a czasem nawet ważniejsze. Na urządzeniach, listwach zaciskowych i schematach najczęściej spotyka się kilka skrótów, które porządkują całą instalację i pomagają od razu rozpoznać funkcję żyły.
| Skrót | Znaczenie | Gdzie się pojawia |
|---|---|---|
| L | Przewód fazowy, czyli żyła robocza pod napięciem | Na gniazdach, łącznikach, termostatach, zasilaczach i schematach |
| N | Przewód neutralny | W instalacjach jednofazowych i trójfazowych, na zaciskach urządzeń oraz w rozdzielnicy |
| PE | Przewód ochronny | Przy połączeniach ochronnych, obudowach urządzeń i na listwach uziemiających |
| PEN | Przewód ochronno-neutralny | W starszych lub przejściowych układach zasilania, gdzie jedna żyła pełni dwie funkcje |
| L1, L2, L3 | Trzy fazy w instalacji trójfazowej | W rozdzielnicach, zasilaniu urządzeń 400 V i przy opisie obwodów |
W praktyce chodzi o porządek. Faza dostarcza energię, neutralny zamyka obwód, a ochronny ma zabezpieczać ludzi i obudowy urządzeń przed skutkami uszkodzeń. Jeśli w jednym miejscu widzisz oznaczenie PEN, od razu zakładam ostrożność, bo to nie jest zwykły „kolejny przewód”, tylko wyjątek wymagający poprawnego rozpoznania na końcach i przy zaciskach. Problem zaczyna się wtedy, gdy instalacja jest starsza albo była przerabiana bez porządnego opisu.
Dlaczego stare instalacje potrafią zmylić nawet doświadczoną osobę
W mieszkaniach z rynku wtórnego najczęściej nie ma jednego prostego wzoru. Bywa, że instalacja była modernizowana etapami, ktoś wymieniał tylko fragment obwodu, a część przewodów została w starym układzie. W takiej sytuacji kolor może być tylko historycznym śladem po poprzednim remoncie, a nie aktualną informacją o funkcji żyły.
Największe ryzyko pojawia się przy połączeniu starej i nowej części instalacji. Można wtedy spotkać przewód wyglądający „jak neutralny”, który po wcześniejszych zmianach pełni inną rolę, albo obwód bez osobnego PE, gdzie bezpieczeństwo zależy od układu PEN. Ja w takich przypadkach nie zakładam niczego na podstawie pamięci albo doświadczenia z innych mieszkań. Zawsze wolę podejść do sprawy jak do nowej instalacji: pomiar, weryfikacja, dopiero potem decyzja.
- Jeżeli kolory są niestandardowe, nie ufaj wyłącznie izolacji.
- Jeżeli w puszce brakuje opisu, traktuj przewody jako niezweryfikowane.
- Jeżeli instalacja ma kilka epok remontu, zakładaj możliwość niezgodności z dzisiejszym standardem.
- Jeżeli nie ma osobnego PE, sprawdź, czy nie pracujesz jeszcze na układzie z PEN.
Dlatego przed jakąkolwiek ingerencją w stare przewody lepiej zrobić krok w tył niż ryzykować błąd, którego nie widać gołym okiem. To prowadzi do prostego schematu działania przed remontem i odbiorem mieszkania.
Jak sprawdzić przewody przed remontem i odbiorem mieszkania
Przy modernizacji instalacji, wymianie gniazd albo zakupie mieszkania najważniejsza jest kolejność działań. Najpierw bezpieczeństwo, potem identyfikacja, dopiero na końcu prace montażowe. W praktyce taki porządek oszczędza czas i zmniejsza ryzyko, że ktoś po zamknięciu ścian odkryje błąd w obwodzie.
- Wyłącz zasilanie odpowiedniego obwodu i potwierdź brak napięcia miernikiem lub sprawdzonym testerem.
- Sprawdź opisy w rozdzielnicy. Jeśli ich nie ma, przygotuj własne oznaczenie jeszcze przed demontażem osprzętu.
- Zrób zdjęcia przewodów przed odkręceniem zacisków. To prosty nawyk, który bardzo pomaga przy składaniu.
- Nie zakładaj funkcji żyły po samym kolorze, jeśli instalacja była naprawiana lub przedłużana.
- W mieszkaniu z rynku wtórnego poproś o protokół pomiarów i informację, czy instalacja ma osobny PE, czy jeszcze układ z PEN.
- Jeśli planujesz wymianę rozdzielnicy albo większy remont, zaplanuj nowe opisy obwodów od razu przy montażu.
To właśnie etap odbioru często pokazuje, czy ktoś pracował starannie. Dobrze opisane obwody, czytelna rozdzielnica i spójne kolory nie są ozdobą, tylko sygnałem, że instalacja będzie łatwa w serwisie. W ogrzewaniu i automatyce ten nawyk ma jeszcze większe znaczenie, bo obwody zasilające i sterujące łatwo pomylić.
Co zmienia ogrzewanie elektryczne i automatyka domowa
Przy ogrzewaniu elektrycznym kolor przewodu wciąż ma znaczenie, ale jeszcze ważniejsze stają się oznaczenia zacisków i dokumentacja producenta. Dotyczy to zwłaszcza ogrzewania podłogowego, sterowników pokojowych, kotłów elektrycznych, pomp obiegowych i układów automatyki, w których obok 230 V pojawiają się też obwody sterujące, czujniki temperatury i sygnały niskonapięciowe.
W praktyce najwięcej problemów widzę w trzech miejscach:
- Termostat pokojowy - przewody zasilające i sterujące potrafią wyglądać podobnie, ale pełnią różne funkcje. Tu trzeba czytać zaciski, nie zgadywać po barwie.
- Ogrzewanie podłogowe - obwód maty, czujnik podłogowy i zasilanie sterownika powinny być opisane osobno, bo później serwis musi odróżnić je bez rozkuwania ściany.
- Pompa, kocioł albo siłownik - w takich urządzeniach kolor pomaga tylko częściowo. Kluczowe jest, czy producent przewidział L, N, PE, czy osobne tory sterowania.
Ja przy instalacjach grzewczych zawsze myślę o dwóch poziomach opisu. Pierwszy to standardowe kolory żył, a drugi to funkcja całego obwodu: zasilanie, sterowanie, czujnik, zabezpieczenie. Dopiero po połączeniu tych warstw widać, co naprawdę jest czym. Jeśli to wszystko zlekceważysz, ryzykujesz nie tylko awarię, ale też trudny i kosztowny serwis.
Jakie błędy najczęściej psują bezpieczeństwo instalacji
Najgorsze pomyłki zwykle nie wynikają z braku wiedzy, tylko z pośpiechu. Ktoś patrzy na kolor, zakłada, że „tak będzie dobrze”, i pomija weryfikację. Potem pojawiają się błędy, które przez długi czas pozostają niewidoczne, a ujawniają się dopiero przy awarii albo podczas kolejnego remontu.
- Użycie przewodu żółto-zielonego do innej funkcji niż ochrona.
- Traktowanie niebieskiego jako dowolnej żyły roboczej bez sprawdzenia jego roli w obwodzie.
- Brak opisów po wymianie gniazd, rozdzielnicy lub sterownika ogrzewania.
- Mieszanie starych i nowych standardów kolorystycznych w jednej puszce bez wyraźnego oznaczenia.
- Zakładanie, że przewód PEN można odczytać tak samo jak zwykły neutralny.
- Łączenie obwodów 230 V i sterowania niskonapięciowego bez jednoznacznego opisu.
Każdy z tych błędów ma podobny efekt: instalacja przestaje być czytelna, a serwis staje się loterią. W nieruchomości to szczególnie ważne, bo instalacja elektryczna jest jednym z tych elementów, których nie widać na pierwszy rzut oka, a które mocno wpływają na komfort i koszty późniejszej modernizacji. W praktyce zostają już tylko trzy rzeczy, które naprawdę warto sprawdzić przed uznaniem instalacji za bezpieczną.
Co warto zapamiętać, zanim uznasz instalację za dobrą
Po pierwsze, kolor przewodu to wskazówka, nie wyrocznia. Po drugie, litery na schemacie i zaciskach są tak samo ważne jak barwa izolacji. Po trzecie, w starszym mieszkaniu albo przy instalacji grzewczej trzeba patrzeć szerzej niż tylko na pojedynczą żyłę: liczy się układ całego obwodu, opis w rozdzielnicy i to, czy ktoś wcześniej nie wprowadził własnych poprawek.
Jeśli oglądam mieszkanie z rynku wtórnego, zwracam na to uwagę prawie tak samo jak na stan okien czy ogrzewania. Dobre oznaczenia przewodów elektrycznych skracają diagnozę awarii, ułatwiają modernizację i zmniejszają ryzyko pomyłki przy każdej kolejnej ingerencji w instalację. W praktyce to jeden z najprostszych sygnałów, czy ktoś zrobił elektrykę porządnie, czy tylko „żeby działało”.
