TD na mapie to jeden z tych skrótów, które potrafią zmienić sposób patrzenia na działkę szybciej niż długi opis w legendzie. W praktyce najczęściej chodzi o tunel drogowy, a to ma znaczenie nie tylko kartograficzne, ale też projektowe i formalne przy planowaniu budowy. Poniżej wyjaśniam, gdzie ten zapis się pojawia, jak go czytać i kiedy warto potraktować go jako ważny sygnał przed zakupem albo rozpoczęciem inwestycji.
Najważniejsze informacje o skrócie TD na mapach geodezyjnych
- TD zwykle oznacza tunel drogowy w treści mapy zasadniczej lub jej opracowań.
- To nie jest ozdobny detal legendy, tylko informacja o istniejącej albo projektowanej infrastrukturze.
- Najwięcej takich oznaczeń pojawia się na mapach o większej szczegółowości, zwłaszcza przy inwestycjach drogowych.
- Symbol trzeba czytać razem z legendą, skalą i kontekstem terenu, bo sam skrót nie mówi jeszcze wszystkiego.
- Przy działce w pobliżu tunelu warto sprawdzić ograniczenia projektowe, uzgodnienia i zakres robót ziemnych.
Co oznacza skrót TD i dlaczego nie warto go ignorować
W oficjalnym systemie znaków kartograficznych TD oznacza tunel drogowy. To ważne, bo nie mówimy tu o przypadkowym skrócie, tylko o konkretnym obiekcie infrastruktury, który może mieć wpływ na sposób zagospodarowania terenu, przebieg dojazdu, odwodnienie, a czasem także na dopuszczalne rozwiązania konstrukcyjne budynku.Ja patrzę na taki symbol przede wszystkim jak na komunikat: „w tym miejscu albo w bezpośrednim otoczeniu występuje infrastruktura, którą trzeba uwzględnić w projekcie”. Sam zapis nie oznacza jeszcze zakazu budowy, ale zawsze wymaga sprawdzenia, co dokładnie przedstawia mapa i czy tunel jest rzeczywisty, projektowany czy może pokazany tylko jako element szerszej dokumentacji technicznej.
W praktyce to właśnie ten drobny skrót odróżnia luźne oglądanie mapy od czytania jej tak, jak robi to geodeta albo projektant. I od tego zależy, czy przejdziesz dalej bez problemu, czy trzeba będzie wejść głębiej w dokumenty i uzgodnienia.
Na jakich mapach najczęściej pojawia się ten zapis

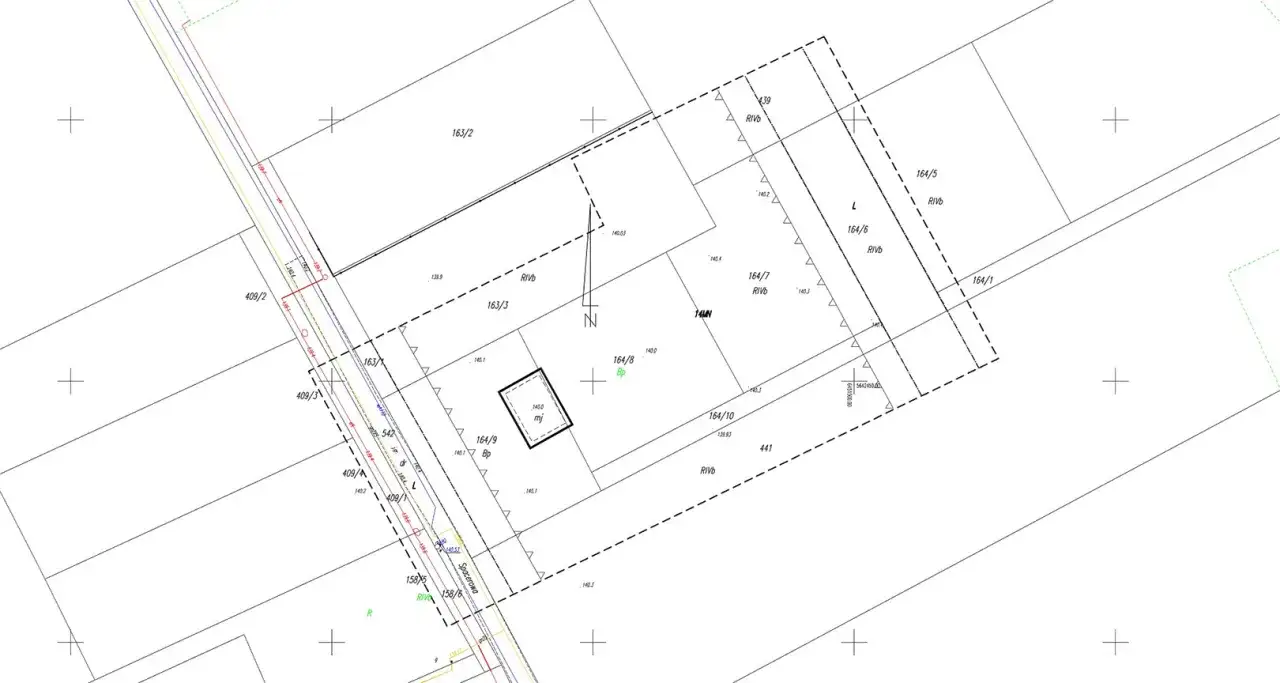

TD najłatwiej spotkać na mapach o większej szczegółowości, przede wszystkim na mapie zasadniczej i jej pochodnych. To właśnie tam pokazuje się obiekty topograficzne, uzbrojenie terenu, budowle i elementy infrastruktury, które nie mieszczą się w prostszym obrazie działki.Warto pamiętać, że mapa zasadnicza bywa prowadzona w kilku skalach, najczęściej 1:250, 1:500, 1:1000, 1:2000 i 1:5000. Im większa skala, tym łatwiej odczytać szczegóły i wychwycić oznaczenia związane z tunelami, drogami czy innymi obiektami technicznymi.
| Rodzaj mapy | Jakie informacje pokazuje | Co oznacza to dla TD |
|---|---|---|
| Mapa zasadnicza | Obiekty topograficzne, sieci, budynki, drogi, elementy infrastruktury | Najbardziej prawdopodobne miejsce wystąpienia skrótu TD |
| Mapa ewidencyjna | Granice działek, użytki, budynki i podstawowe dane ewidencyjne | TD zwykle nie jest tu głównym elementem, bo mapa ma inny poziom szczegółowości |
| Mapa do celów projektowych | Aktualny obraz terenu potrzebny do projektu budowlanego | TD może się pojawić jako ważna informacja dla projektanta i inwestora |
To rozróżnienie jest istotne, bo wiele osób patrzy na każdą „mapę działki” jak na to samo źródło. W budowlance tak to nie działa. Inaczej czyta się dokument pomocniczy do zakupu gruntu, inaczej mapę do projektu, a jeszcze inaczej oficjalną mapę zasadniczą.
Jak odczytać TD w praktyce na działce
Jeżeli zobaczysz TD przy swojej działce albo w jej pobliżu, nie interpretuj go od razu jako problemu. Najpierw sprawdź legendę mapy, skalę opracowania i to, czy symbol odnosi się do obiektu istniejącego, projektowanego czy opisanego jedynie w warstwie technicznej dokumentu. Ten sam skrót może wyglądać inaczej w wersji papierowej, cyfrowej albo w wydruku z systemu geodezyjnego.
Ja zwykle przechodzę przez to w trzech krokach:
- patrzę, czy TD stoi bezpośrednio na obrysie obiektu, czy tylko w jego sąsiedztwie;
- sprawdzam, czy na mapie nie ma też innych oznaczeń powiązanych z drogą, dojazdem albo estakadą;
- porównuję zapis z opisem operatu, legendą lub materiałem przekazanym przez geodetę.
To podejście jest proste, ale skuteczne. Sam skrót bez kontekstu bywa mylący, a w dokumentach inwestycyjnych kontekst jest ważniejszy niż pojedyncza litera. Właśnie dlatego przed jakąkolwiek decyzją trzeba ustalić, czy patrzysz na obiekt już istniejący, czy na planowany element większej inwestycji.
Czym TD różni się od innych skrótów w legendzie
Najwięcej nieporozumień bierze się stąd, że na mapach skróty bywają podobne, ale oznaczają zupełnie inne obiekty. TD to tunel drogowy, lecz obok niego możesz zobaczyć również inne symbole związane z transportem. Dla inwestora różnica ma znaczenie, bo inny wpływ na działkę ma tunel drogowy, inny tunel kolejowy, a jeszcze inny infrastruktura tramwajowa.
| Skrót | Znaczenie | Dlaczego to ważne |
|---|---|---|
| TD | tunel drogowy | Wskazuje na obiekt drogowy, który może wpływać na projektowanie zabudowy i dojazdu |
| TT | tunel tramwajowy | Oznacza inny typ infrastruktury i zwykle inne strefy oddziaływania |
| TK | tunel kolejowy | Może wymagać odrębnej analizy bezpieczeństwa i oddziaływań technicznych |
| TM | tunel metra | Dotyczy obiektów typowych dla dużych miast i też podlega osobnym uwarunkowaniom |
Na marginesie: w dokumentacji inwestycyjnej pojawiają się też oznaczenia typu TD-1 albo TD-10, ale to już zwykle nazwa konkretnego obiektu w projekcie, a nie sam kartograficzny skrót. Tę różnicę łatwo przeoczyć, a potem błędnie uznać, że każdy zapis z „TD” oznacza to samo.
Co zrobić, gdy TD pojawia się obok twojej inwestycji
Jeśli symbol widnieje w rejonie działki, nie kończ na samym odczytaniu legendy. W praktyce najpierw trzeba ustalić, czy tunel znajduje się pod terenem, przy granicy działki, czy tylko w szerszym otoczeniu inwestycji. To decyduje o dalszych krokach i o tym, czy sprawa ma tylko charakter informacyjny, czy już projektowy.
- Porównaj mapę z działką w terenie i sprawdź dokładne położenie obiektu.
- Poproś geodetę o wyjaśnienie, czy TD odnosi się do istniejącego tunelu, czy do obiektu planowanego.
- Zweryfikuj miejscowy plan zagospodarowania przestrzennego albo decyzję o warunkach zabudowy, jeśli planujesz budowę.
- Przekaż informację projektantowi, zanim powstanie koncepcja fundamentów, dojazdu i odwodnienia.
- Jeśli inwestycja jest większa, sprawdź, czy potrzebne będą dodatkowe uzgodnienia z zarządcą drogi albo inną jednostką techniczną.
To właśnie tutaj oznaczenie zaczyna mieć realny ciężar. Nie chodzi już o samą ciekawostkę kartograficzną, tylko o to, czy projekt budynku, przyłącza albo prac ziemnych nie wejdzie w konflikt z istniejącą infrastrukturą. I to jest moment, w którym dobra interpretacja mapy oszczędza czas, nerwy i pieniądze.
Najczęstsze błędy przy interpretacji takich oznaczeń
Najwięcej błędów widzę wtedy, gdy ktoś patrzy na mapę wyłącznie „na szybko” i wyciąga zbyt daleko idące wnioski. To zwykle kończy się niepotrzebnym stresem albo odwrotnie, zlekceważeniem ważnego sygnału.
- Mylenie skrótu z zakazem - TD nie oznacza automatycznie, że na działce nie da się nic wybudować.
- Ignorowanie skali - przy mniejszym przybliżeniu łatwo przeoczyć, czy obiekt rzeczywiście koliduje z działką.
- Odczytywanie symbolu bez legendy - ten sam zapis poza kontekstem niewiele mówi.
- Branie mapy ewidencyjnej za pełen obraz terenu - to dokument o innym celu i innej szczegółowości.
- Zakładanie, że każdy TD dotyczy istniejącego tunelu - czasem chodzi o obiekt projektowany albo o oznaczenie w dokumentacji inwestycyjnej.
W takich sytuacjach rozsądniej jest dopytać niż zgadywać. W geodezji i w budowlance jeden skrót potrafi prowadzić do dwóch zupełnie różnych decyzji projektowych.
Co ta informacja zmienia w formalnościach budowlanych
W kontekście formalności budowlanych TD jest przede wszystkim sygnałem do weryfikacji warunków technicznych inwestycji. Jeżeli tunel drogowy znajduje się w sąsiedztwie działki, projektant może inaczej ocenić posadowienie budynku, odwodnienie terenu, układ dojść i dojazdów, a czasem także zakres robót ziemnych. To nie jest detal, który można odłożyć „na później”.
Najważniejsze jest to, że symbol na mapie nie zastępuje analizy projektowej. On ją uruchamia. Dlatego przy działkach w trudniejszym otoczeniu dobrze działa prosta zasada: najpierw identyfikacja obiektu, potem sprawdzenie dokumentów planistycznych i geodezyjnych, a dopiero później decyzja o projekcie. W praktyce daje to znacznie pewniejszy obraz niż sam ogląd mapy na ekranie.
Jeżeli mam wskazać jedną rzecz, którą warto zrobić od razu, to jest nią rozmowa z geodetą lub projektantem jeszcze przed finalizacją koncepcji domu. Taka konsultacja trwa zwykle krócej niż późniejsze poprawki, a potrafi wyłapać konflikt z infrastrukturą, którego laik nie zauważy.
Jedna litera, która potrafi zmienić ocenę działki
TD to niewielki skrót, ale w praktyce niesie całkiem dużo informacji. Najczęściej oznacza tunel drogowy, a więc element infrastruktury, który trzeba uwzględnić przy zakupie gruntu, planowaniu zabudowy i kompletowaniu dokumentów do projektu. Jeśli potraktujesz go jako sygnał do sprawdzenia mapy, legendy i otoczenia inwestycji, unikniesz wielu nieporozumień.
Najbardziej użyteczne podejście jest proste: nie zgaduj, tylko potwierdzaj. Właśnie tak czyta się mapy, które mają pomóc w budowie, a nie tylko ładnie wyglądać na wydruku.
