Piecyk rakietowy kusi prostotą: niewielka ilość drewna, bardzo gorące spalanie i konstrukcja, którą da się zrozumieć bez specjalistycznego zaplecza. Problem pojawia się dopiero wtedy, gdy trzeba przełożyć pomysł na sensowny układ kanałów, materiałów i odprowadzenia spalin. Poniżej rozkładam schemat budowy na części, pokazuję typowe wymiary, wyjaśniam różnice między wariantami i zaznaczam, gdzie kończy się DIY, a zaczyna bezpieczeństwo instalacji.
Najważniejsze elementy schematu i praktyczne zasady budowy
- Rdzeń pieca rakietowego opiera się na trzech strefach: zasobniku paliwa, tunelu spalania i pionowym podnośniku ciepła.
- Najważniejsza jest geometria układu, a nie sama ilość cegieł czy wielkość obudowy.
- Do strefy ognia używa się materiałów ogniotrwałych i dobrej izolacji, a nie zwykłej zaprawy cementowej.
- Do ogrzewania pomieszczeń lepiej sprawdza się piec akumulacyjny niż prosty piecyk do gotowania na zewnątrz.
- Przy stałym montażu w budynku trzeba myśleć o kominie, rewizji, czyszczeniu i wentylacji od początku, nie na końcu.
- Zbyt wilgotne drewno, za słaba izolacja i źle dobrany przekrój to najczęstsze powody dymienia i słabego ciągu.
Jak czytać schemat pieca rakietowego

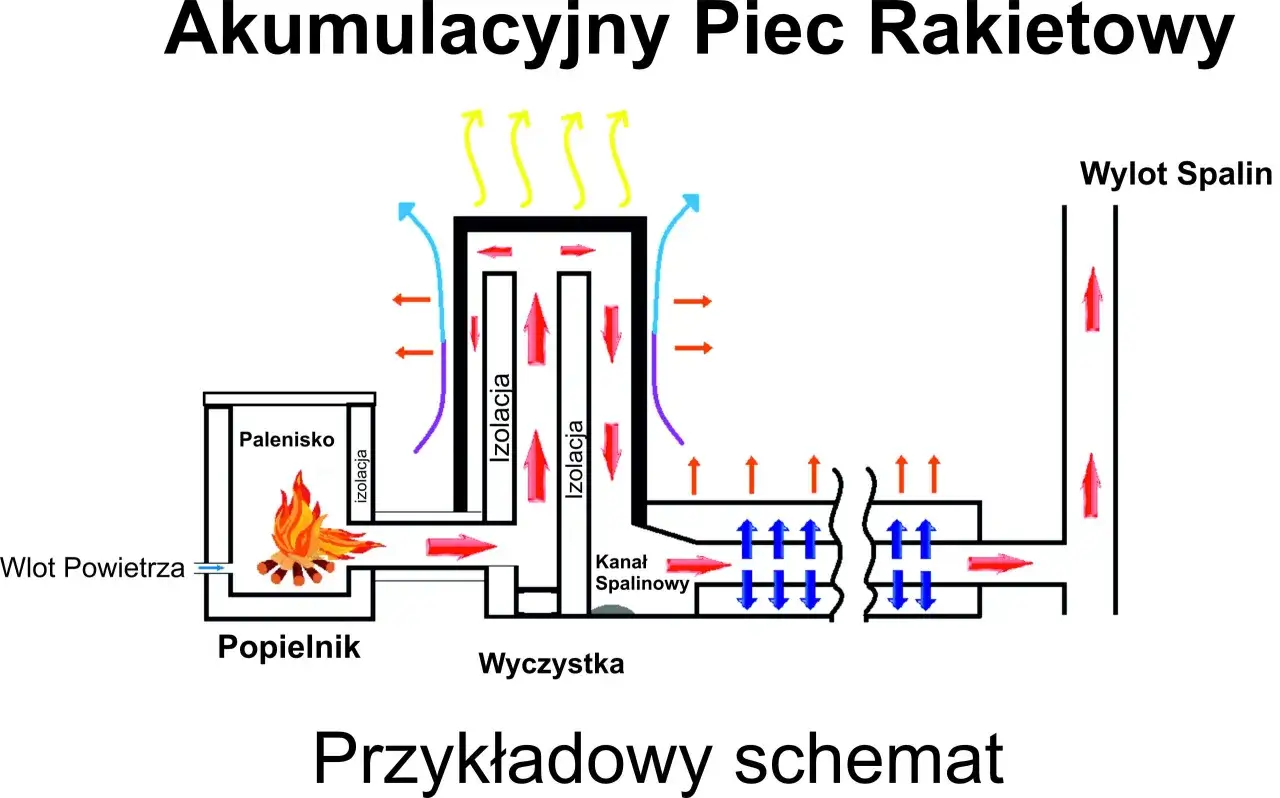

Ja przy takim projekcie zawsze zaczynam od jednego pytania: czy to ma być prosty piecyk do gotowania, czy pełnoprawne źródło ciepła do domu albo warsztatu. Od tego zależy cały układ. W praktyce schemat pieca rakietowego pokazuje drogę spalin od zasobnika paliwa, przez poziomy tunel spalania, aż do pionowego podnośnika ciepła, w którym temperatura rośnie tak mocno, że spalanie dopala się niemal do końca.
To właśnie ten pionowy odcinek robi największą różnicę. Gdy jest dobrze odizolowany i odpowiednio wysoki, wytwarza silny ciąg, a płomień „zasysany” jest w głąb układu. Jeśli któryś z elementów jest za zimny, za długi albo za szeroki, ciąg słabnie i piec zaczyna dymić zamiast pracować czysto. Dlatego na schemacie patrzę nie tylko na kształt, ale też na proporcje między częściami.
W praktyce warto czytać taki rysunek od dołu do góry i od wejścia paliwa do wylotu spalin. Najpierw widzę zasobnik, potem strefę spalania, następnie pionowy rdzeń i dopiero na końcu obudowę akumulacyjną albo komin. To porządkuje myślenie i od razu pokazuje, gdzie konstrukcja jest najwrażliwsza. W następnym kroku rozbijam ten układ na konkretne elementy i liczby.
Z czego składa się rdzeń i jakie wymiary mają znaczenie
W dobrze zaprojektowanym piecu rakietowym nie ma przypadkowych wymiarów. Każdy centymetr wpływa na ciąg, temperaturę i ilość dymu. W jednym z publicznie dostępnych projektów 6-calowych zasobnik paliwa ma około 14 x 14 cm, tunel spalania około 53 cm długości, a podnośnik ciepła około 119 cm wysokości. To nie jest uniwersalna norma, ale bardzo dobry punkt odniesienia, jeśli chcesz zrozumieć proporcje układu.
| Element | Orientacyjny wymiar | Rola w pracy pieca | Co najczęściej psuje efekt |
|---|---|---|---|
| Zasobnik paliwa | około 14 x 14 cm w systemie 6-calowym | Podaje drewno i kieruje je do strefy spalania | Zbyt duży przekrój i brak kontroli nad dopływem powietrza |
| Tunel spalania | około 53 cm | Utrzymuje wysoką temperaturę i prowadzi płomień | Za długi odcinek poziomy, który wychładza spaliny |
| Podnośnik ciepła | około 119 cm | Buduje ciąg i dopala gazy drzewne | Słaba izolacja albo za mała wysokość |
| Szczelina pod bębnem lub osłoną | około 5 cm | Przekazuje ciepło do obudowy lub masy akumulacyjnej | Zbyt mały prześwit, który dusi przepływ spalin |
W praktyce trzymam się prostej zasady: przekrój rdzenia musi być spójny w całym układzie, a pionowy odcinek powinien być wyraźnie wyższy od części zasilającej. Często spotyka się proporcję, w której podnośnik ciepła ma trzy do czterech razy większą wysokość niż sam zasobnik. To nie jest ozdoba projektu, tylko warunek poprawnego ciągu. Jeśli chcesz, by piec pracował stabilnie, nie zaczynaj od obudowy, tylko od rdzenia. To właśnie od niego zależy, jaki wariant ma sens w konkretnym miejscu.
Jaki wariant ma sens w domu, garażu i na działce
Największy błąd, jaki widzę u początkujących, to mieszanie dwóch różnych potrzeb: „chcę szybko zagotować wodę” i „chcę ogrzać pomieszczenie przez kilka godzin po paleniu”. To są dwa różne urządzenia, nawet jeśli oba nazywamy piecem rakietowym. Dlatego przed budową zawsze wybieram wariant pod zastosowanie, nie pod samą ideę.
| Wariant | Gdzie sprawdza się najlepiej | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| J-tube | Działka, ogród, proste gotowanie, prototyp | Najłatwiejszy do zrozumienia i zbudowania | Słabszy jako stałe źródło ciepła w budynku |
| Piec akumulacyjny | Dom, warsztat, mały domek całoroczny | Oddaje ciepło długo po wygaśnięciu ognia | Jest ciężki, większy i wymaga lepszego planu instalacji |
| Batch box | Większe, bardziej dopracowane realizacje | Bardzo dobre spalanie przy właściwym projekcie | Wymaga większej precyzji i doświadczenia |
Jeśli miałbym doradzić komuś, kto buduje pierwszy raz, zacząłbym od prostszego układu testowego albo małego piecyka zewnętrznego. Dopiero potem przeszedłbym do wersji akumulacyjnej. To oszczędza czas, materiał i nerwy, bo przy piecu rakietowym najwięcej problemów ujawnia się nie na etapie murowania, tylko przy pierwszym paleniu. A skoro mowa o materiale, właśnie tam warto wydać pieniądze rozsądnie.
Materiały, które naprawdę się sprawdzają
W strefie spalania nie ma miejsca na kompromisy. Zwykła cegła, zwykła zaprawa i przypadkowe kawałki blachy potrafią rozsypać się bardzo szybko, bo piec rakietowy pracuje w wysokiej temperaturze i z dużymi szokami termicznymi. W praktyce najlepiej działają materiały ogniotrwałe, dobre odizolowanie rdzenia i prosty dostęp do czyszczenia.
| Element | Co zwykle działa dobrze | Czego lepiej unikać | Dlaczego to ważne |
|---|---|---|---|
| Strefa ognia | Szamot, cegła ogniotrwała, materiały odporne na wysoką temperaturę | Zwykła cegła licowa i przypadkowa zaprawa cementowa | Wysoka temperatura szybko niszczy słabe materiały |
| Izolacja rdzenia | Izolacja odporna na temperaturę, lekka i sucha | Warstwy, które łatwo chłoną wilgoć | Im cieplejszy rdzeń, tym lepszy ciąg i czystsze spalanie |
| Obudowa zewnętrzna | Stalowy bęben, masa akumulacyjna, cegła lub glina w odpowiednim miejscu | Luźno dobrane elementy bez dostępu serwisowego | Obudowa ma oddawać ciepło, ale nie dławić przepływu spalin |
| Komin i kanały | Układ dopasowany do temperatury spalin i łatwy do czyszczenia | Zawężenia, ostre łuki i brak rewizji | To one najczęściej odpowiadają za słaby ciąg i odkładanie sadzy |
W publicznie dostępnych planach widać też jeszcze jedną rzecz: między podnośnikiem ciepła a metalową osłoną zostawia się szczelinę, najczęściej rzędu kilku centymetrów, żeby gorące gazy miały gdzie przepłynąć i oddać energię. To drobiazg, ale właśnie takie drobiazgi decydują, czy piec działa płynnie. Kiedy materiał i geometria są już ustalone, można przejść do budowy krok po kroku.
Jak buduję taki piec krok po kroku
Przy piecu rakietowym nie zaczynam od murowania. Najpierw robię przymiarkę na sucho, bo łatwiej poprawić kartonowy szablon niż później rozbierać rdzeń. Dopiero po tym etapie przechodzę do stałej konstrukcji. To podejście może wydawać się powolne, ale w praktyce skraca całą robotę.
- Ustalam funkcję pieca i miejsce montażu. Inaczej projektuje się urządzenie do gotowania na zewnątrz, a inaczej piec do ogrzewania pomieszczenia.
- Dobieram wielkość rdzenia. Nie robię go „na zapas”, bo zbyt duży piec trudniej rozpalić i ustabilizować.
- Przygotowuję podstawę i izolację. W strefie gorącej nie oszczędzam na odcięciu od zimnego podłoża.
- Układam zasobnik, tunel spalania i pionowy podnośnik ciepła tak, by ich osie były równe i nic nie przesuwało strumienia spalin.
- Montuję obudowę akumulacyjną albo bęben metalowy, zostawiając kontrolowany prześwit na przepływ gorących gazów.
- Podłączam komin i zostawiam rewizję do czyszczenia. Bez tego każda konserwacja robi się kłopotliwa.
- Suszę konstrukcję i rozpalam małymi porcjami drewna, stopniowo podnosząc temperaturę.
Warto pamiętać o jednej rzeczy: pierwszy ogień ma osuszyć i ułożyć konstrukcję, a nie od razu udowadniać jej możliwości. Zbyt szybkie, mocne palenie świeżo zbudowanego pieca kończy się spękaniami i dymieniem. I właśnie to prowadzi do najczęstszych błędów, które widzę najczęściej.
Najczęstsze błędy i ograniczenia
W piecu rakietowym większość problemów powtarza się zaskakująco podobnie. To nie są tajemnicze usterki, tylko konsekwencje kilku prostych pomyłek projektowych. Jeśli je rozpoznasz wcześniej, oszczędzisz sobie rozbiórek i poprawek.
- Za mało izolacji wokół rdzenia - temperatura spada, spalanie staje się brudniejsze, a ciąg słabnie.
- Za długi odcinek poziomy - spaliny wyhamowują i piec zaczyna kopcić zamiast pracować stabilnie.
- Za wilgotne drewno - energia idzie w odparowanie wody, a nie w czyste spalanie.
- Brak rewizji - czyszczenie zamienia się w demontaż części pieca.
- Źle dobrany rozmiar - mały rdzeń nie daje mocy, a zbyt duży traci stabilność ciągu.
- Za szybkie pełne palenie - nowa konstrukcja pęka, zanim zdąży dobrze wyschnąć.
Jest też ograniczenie, o którym warto mówić wprost: piec rakietowy nie zawsze jest najlepszym wyborem do klasycznego domu całorocznego. Jeśli oczekujesz komfortu podobnego do nowoczesnego kotła czy pompy ciepła, ten typ konstrukcji może wymagać zbyt dużo uwagi, miejsca i pracy. Natomiast jako źródło szybkiego, intensywnego ciepła albo jako piec akumulacyjny w dobrze zaprojektowanej przestrzeni potrafi działać naprawdę dobrze. Żeby jednak działał bezpiecznie, trzeba pilnować komina i formalności.
Bezpieczeństwo, komin i obowiązki w Polsce
Państwowa Straż Pożarna przypomina, że przy paleniskach opalanych paliwem stałym przewody dymowe powinno się czyścić co najmniej raz na 3 miesiące, a przewody wentylacyjne co najmniej raz w roku; dodatkowo raz w roku trzeba wykonać kontrolę stanu technicznego przewodów kominowych przez uprawnionego kominiarza. To ważne nie tylko z punktu widzenia przepisów, ale też zwykłej praktyki użytkowej.
W przypadku pieca rakietowego szczególnie pilnuję trzech rzeczy: dostępu do czyszczenia, drożności wyjścia spalin i jakości odprowadzenia ciepła. Jeśli urządzenie ma pracować wewnątrz budynku, nie traktuję go jak ogniska w blaszanym bębnie, tylko jak element instalacji grzewczej. To oznacza sensowny komin, nawiew powietrza, miejsce na rewizję i możliwość bezpiecznej obsługi. W razie wątpliwości konsultuję układ z kominiarzem, bo w tym temacie lepiej poprawić projekt niż walczyć z dymem po fakcie.
Jest jeszcze jedna rzecz, którą warto zapamiętać: do palenia powinno się używać suchego, czystego drewna. Materiał impregnowany, lakierowany albo odpady z płyt drewnopochodnych w takim piecu nie mają sensu ani technicznie, ani zdrowotnie. Kiedy to wszystko jest już jasne, zostaje ostatnie pytanie: od czego rozsądnie zacząć, żeby nie budować dwa razy.
Co sprawdzić przed startem, żeby nie budować dwa razy
Gdybym miał skrócić cały temat do kilku decyzji, zacząłbym od celu, miejsca i paliwa. To trzy rzeczy, które rozstrzygają niemal wszystko. Jeśli piec ma grzać wnętrze, potrzebujesz akumulacji i porządnego odprowadzenia spalin. Jeśli ma służyć na działce lub w ogrodzie, możesz pozwolić sobie na prostszy układ, ale nadal trzeba pilnować geometrii rdzenia.
- Sprawdź, czy chcesz ciepła natychmiastowego, czy długiego oddawania energii po wygaszeniu ognia.
- Ustal, czy w miejscu montażu da się poprowadzić komin i zostawić dostęp do czyszczenia.
- Zadbaj o suche drewno i miejsce do jego składowania.
- Nie projektuj rdzenia „na oko” - najpierw dopasuj proporcje, potem obudowę.
- Przed pierwszym sezonem zaplanuj przegląd i czyszczenie, a nie dopiero wtedy, gdy pojawi się dym.
Jeśli odpowiedzi na te pytania są niepewne, zaczynam od małego prototypu zewnętrznego albo konsultacji z kominiarzem, zanim zainwestuję w ciężką zabudowę. W piecu rakietowym najbardziej opłaca się dokładność w rdzeniu, a nie efektowna obudowa, bo to właśnie rdzeń decyduje, czy całość będzie działać czysto, wydajnie i bezpiecznie.
