Dobry schemat instalacji smart home nie zaczyna się od aplikacji ani od wyboru jednej marki. Najpierw trzeba ustalić, co system ma robić w każdym pomieszczeniu, jak poprowadzić zasilanie i komunikację oraz gdzie umieścić rozdzielnicę, sterowniki i elementy ogrzewania. W praktyce to właśnie te decyzje przesądzają, czy instalacja będzie elastyczna, tania w serwisie i gotowa na rozbudowę, czy zamieni się w zbiór przypadkowych urządzeń.
Najpierw projekt funkcji, potem przewody i urządzenia
- Najważniejsze jest ustalenie scen i stref, a dopiero potem dobór osprzętu.
- W nowym domu najlepiej sprawdza się układ przewodowy albo hybrydowy z centralną rozdzielnicą.
- W ogrzewaniu kluczowe są osobne strefy, termostaty, siłowniki i sposób sterowania źródłem ciepła.
- Najczęstsze błędy to brak rezerwy w kablach, zbyt mała rozdzielnica i brak dokumentacji powykonawczej.
- Przy remoncie bez kucia ścian rozsądniej bywa postawić na automatykę bezprzewodową lub mieszaną.

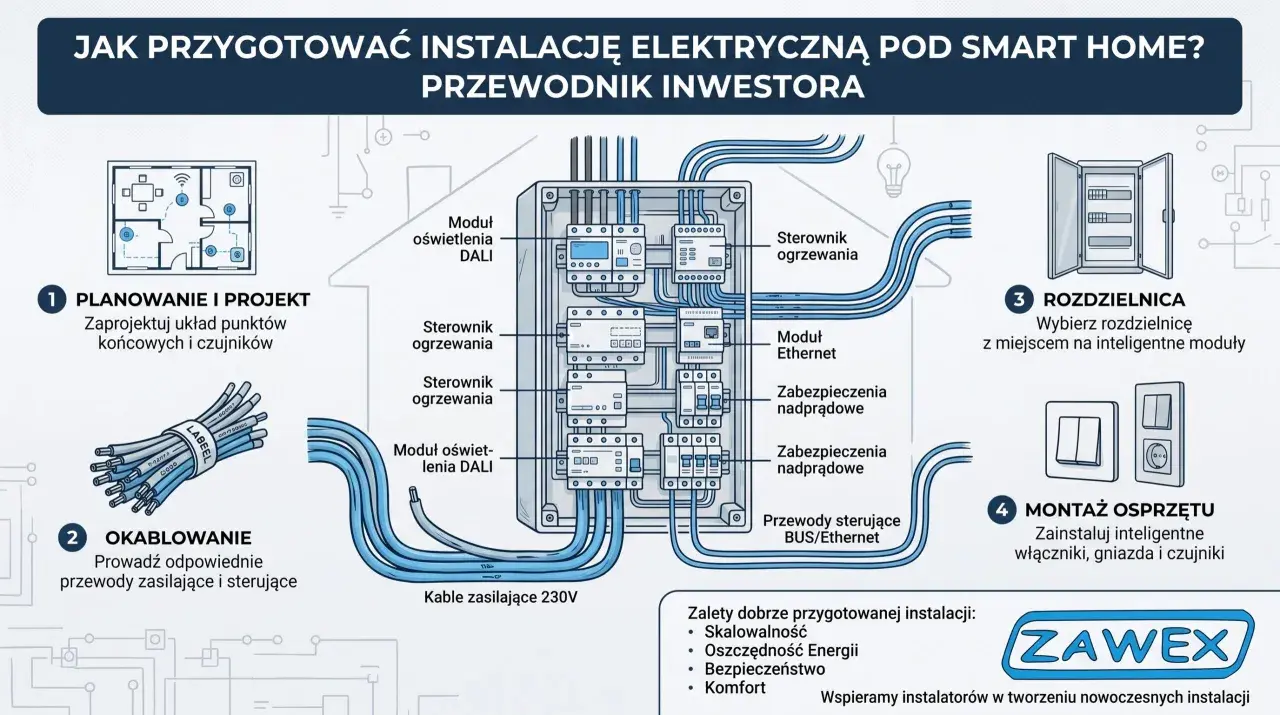

Co powinien pokazywać dobry schemat instalacji
Ja zaczynam od listy funkcji, nie od katalogu urządzeń. Na schemacie muszą się znaleźć nie tylko lampy i przyciski, ale też strefy ogrzewania, rolety, sieć, czujniki, punkty serwisowe oraz miejsce dla modułów wykonawczych w rozdzielnicy. To ważne, bo dopiero taki rysunek pokazuje, czy instalacja będzie działała jako całość, a nie jako zbiór osobnych gadżetów.
| Co warto nanieść | Po co to robić | Co najczęściej pomija się na początku |
|---|---|---|
| Strefy pomieszczeń | Ułatwiają sceny, harmonogramy i sterowanie ogrzewaniem. | Nie tylko nazwy pokoi, ale też funkcje, np. nocna, dzienna, gościnna. |
| Rozdzielnica i moduły | Pokazują, gdzie pracują zasilacze, sterowniki, przekaźniki i zabezpieczenia. | Rezerwę miejsca na kolejne obwody i przyszłą rozbudowę. |
| Trasy kabli | Decydują o tym, czy instalacja da się wykonać bez chaosu i przeróbek. | Dodatkowe peszle do rolet, sufitów, kotłowni i szafy teletechnicznej. |
| Sieć i komunikacja | Potrzebne do paneli, kamer, punktów Wi-Fi, integracji i zdalnego dostępu. | Cat6 do AP, kamer i punktów, gdzie może być potrzebne PoE, czyli zasilanie po Ethernet. |
| Ogrzewanie | Bez tego smart home zwykle kończy się na wygodnym włączaniu świateł. | Strefy, siłowniki, termostaty i sposób sterowania kotłem lub pompą ciepła. |
| Dokumentacja serwisowa | Pomaga przy awarii, modernizacji i późniejszej sprzedaży nieruchomości. | Numerację przewodów, opis obwodów i prosty plan „as-built”. |
Kiedy ten podział jest jasny, łatwiej zdecydować, jakim układem prowadzić przewody i które elementy mają pracować lokalnie, a które centralnie.
Jak wygląda sensowny układ przewodów w domu
W dobrze zaplanowanej instalacji zasilanie i komunikacja nie konkurują ze sobą. Obwody 230 V prowadzi się tam, gdzie rzeczywiście pracuje obciążenie, a magistrala lub niskonapięciowe sterowanie obsługuje przyciski, czujniki i automatykę. Według KNX skręcana para przewodów może jednocześnie zasilać urządzenia i przenosić komunikację, a topologia takiej instalacji jest dość elastyczna, więc w nowym domu daje to sporo swobody.
Rozdzielnica główna |-- zasilacz magistrali / sterownik |-- moduły oświetlenia |-- moduły rolet |-- moduł ogrzewania |-- router / switch / AP |-- styki kotła lub pompy ciepła Pokoje |-- przyciski / sensory / termostaty |-- lampy / rolety / siłowniki |-- czujniki otwarcia, zalania, ruchu
W praktyce trzymam się jednej zasady: im bardziej instalacja ma być rozbudowana, tym mniej opłaca się prowadzić wszystko „na czuja”. Do punktów dostępowych, kamer i miejsca na szafkę teletechniczną dokładam Cat6, bo to najprostsza droga do stabilnej sieci. PoE pomaga wtedy, gdy jeden przewód ma dostarczyć i dane, i zasilanie, co upraszcza montaż w domu i w mieszkaniu.
Na tym etapie warto też przewidzieć rezerwę w trasach kablowych. Jeśli dziś nie potrzebujesz czujnika w wiatrołapie albo panelu przy schodach, jutro możesz go chcieć dołożyć. Dodatkowy peszel jest tani na etapie stanu surowego, a później bywa różnicą między lekką modernizacją a kuciem ścian.
Na takim szkielecie łatwiej świadomie wybrać sam model systemu.
Przewodowy, bezprzewodowy czy hybrydowy
To jest decyzja, która najczęściej ustawia cały budżet i zakres prac. W nowym domu zwykle wygrywa układ przewodowy albo hybrydowy, bo daje największą stabilność i najmniej zależy od baterii czy jakości sygnału radiowego. W istniejącym mieszkaniu sytuacja jest odwrotna: jeśli nie chcesz rozkuwać ścian, automatykę bezprzewodową da się wdrożyć szybciej i z mniejszą ingerencją w wykończenie.
| Wariant | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Przewodowy | Nowy dom, duży remont, pełna kontrola nad instalacją. | Stabilność, przewidywalność, brak baterii, dobra baza pod ogrzewanie i rolety. | Wyższy koszt startowy i większe wymagania projektowe. |
| Bezprzewodowy | Mieszkanie, dom po remoncie, modernizacja etapami. | Mało prac budowlanych, szybki montaż, niższy próg wejścia. | Zależność od zasięgu, baterii i jakości integracji. |
| Hybrydowy | Gdy chcesz przewodowy kręgosłup, ale bez pełnego okablowania wszędzie. | Dobry kompromis między kosztem, komfortem i rozbudową. | Wymaga dyscypliny projektowej, bo łatwo zrobić z niego chaos. |
Jeśli mam wskazać najbardziej rozsądny model dla nowego domu jednorodzinnego, to zwykle jest to układ przewodowy lub hybrydowy z jasnym szkieletem kablowym. W przypadku lokalu po remoncie bardziej opłaca się niekiedy dobrze zaprojektowana automatyka bezprzewodowa niż półśrodki z przypadkowo dołożonymi modułami.
Warto też pamiętać o czymś, co często wychodzi dopiero po odbiorze: system lokalny, który działa bez internetu, jest po prostu mniej podatny na awarie i zmianę aplikacji. To szczególnie ważne, jeśli instalacja ma później funkcjonować jako element nieruchomości przeznaczonej do sprzedaży albo najmu.
Najwięcej różnic widać jednak przy ogrzewaniu, bo tam liczy się nie tylko wygoda, ale też fizyczne sterowanie obiegiem.
Jak włączyć ogrzewanie do automatyki domu
Największy błąd polega na traktowaniu ogrzewania jak jednego termostatu w korytarzu. W praktyce dzieli się dom na strefy: salon, sypialnie, łazienki, parter, piętro, a przy podłogówce nawet pojedyncze pętle. To daje większą kontrolę nad komfortem i pozwala obniżać temperaturę tam, gdzie nikt akurat nie przebywa.
| Element ogrzewania | Jak go wpiąć | Na co uważać |
|---|---|---|
| Termostat pokojowy | Przewodowo, bezprzewodowo albo przez magistralę, zależnie od systemu. | Musi pracować w odpowiedniej strefie, a nie „gdziekolwiek jest wolne miejsce”. |
| Siłownik na rozdzielaczu | Przez listwę sterującą lub moduł wykonawczy w rozdzielnicy. | Sprawdź napięcie, bo spotkasz zarówno wersje 24 V, jak i 230 V. |
| Kocioł lub pompa ciepła | Przez styk bezpotencjałowy, interfejs producenta albo gateway komunikacyjny. | Nie każdy sterownik daje ten sam poziom integracji, więc trzeba to potwierdzić przed zakupem. |
| Grzejniki | Przez głowice elektroniczne lub strefowe sterowanie zaworami. | Dobrze sprawdzają się przy modernizacji, ale wymagają sensownego harmonogramu. |
| Wentylacja i klimatyzacja | Przez osobny interfejs lub automatykę budynkową. | To już inna logika niż sama regulacja temperatury, więc lepiej zaplanować ją razem z resztą systemu. |
Podłogówka
Podłogówka reaguje wolniej niż grzejnik, więc automatyka musi działać z wyprzedzeniem. Zamiast liczyć na gwałtowne zmiany temperatury, lepiej ustawić harmonogramy i delikatne korekty. To właśnie tutaj strefowanie robi największą różnicę, bo posadzka ma bezwładność i nie wybacza chaotycznych poleceń.
Grzejniki
Przy grzejnikach łatwiej o szybkie efekty, ale też łatwiej o pozorne oszczędności. Sama aplikacja niczego nie załatwi, jeśli pomieszczenia są źle podzielone albo czujnik mierzy temperaturę w miejscu przypadkowym. Dobrze ustawione strefy i głowice pozwalają jednak sensownie obniżać temperaturę tam, gdzie nie ma domowników.
Przeczytaj również: Rodzaje gniazdek elektrycznych - Które wybrać i jak uniknąć błędów?
Źródło ciepła

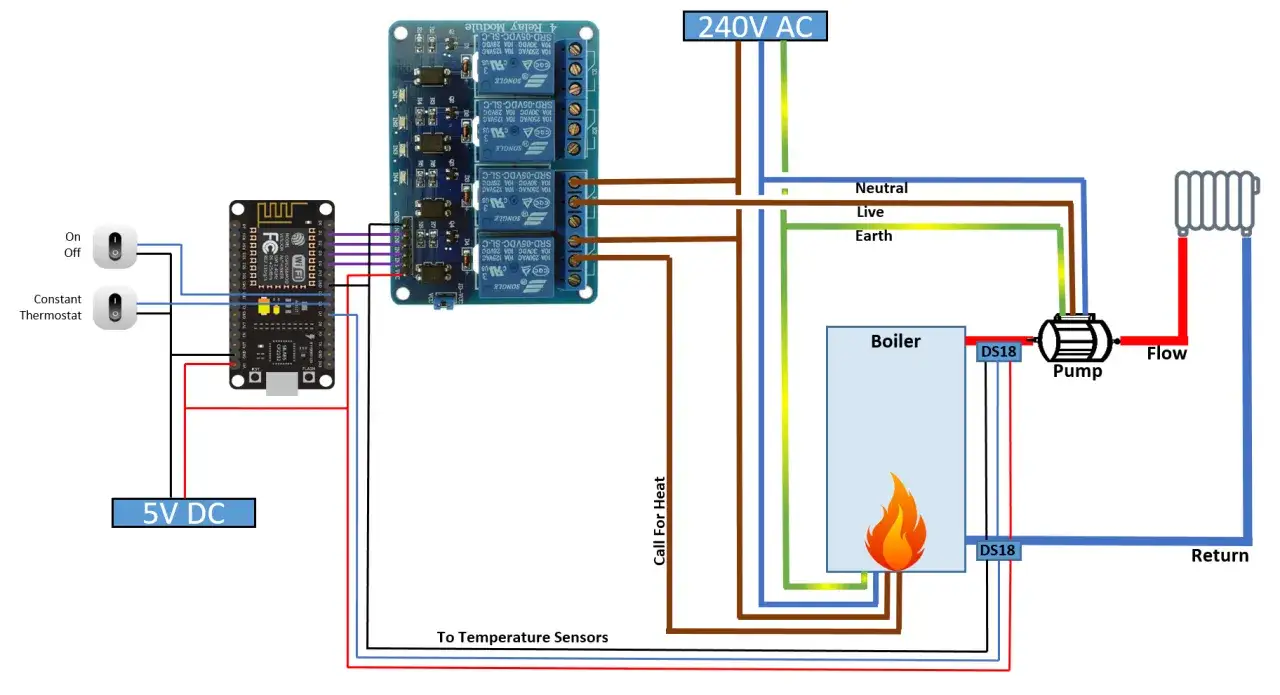

Najbardziej techniczny fragment całego projektu to połączenie automatyki z kotłem, pompą ciepła albo węzłem mieszającym. Tu często pojawia się styk bezpotencjałowy, czyli suchy kontakt, który tylko zwiera obwód sterujący i sam nie podaje napięcia. Jeśli producent źródła ciepła udostępnia lepszą komunikację, np. przez protokół danych, warto z niej skorzystać, ale tylko wtedy, gdy faktycznie jest wspierana po obu stronach.
Największy efekt daje nie sama aplikacja, tylko sensowne strefowanie i harmonogramy. Jeśli jeszcze planujesz wentylację lub klimatyzację, warto od razu przewidzieć ich miejsce w tym samym ekosystemie.
Jeśli jednak budżet ma być realny, trzeba jeszcze policzyć koszt wejścia i ukryte wydatki.
Ile to kosztuje i gdzie najłatwiej przepłacić
W praktyce ceny zależą głównie od liczby stref, rodzaju osprzętu, wielkości rozdzielnicy i tego, czy instalacja powstaje w nowym domu, czy w już wykończonym lokalu. Dla domu jednorodzinnego o typowym metrażu widełki są bardzo szerokie, ale właśnie to najbardziej pomaga uniknąć złudzenia, że „smart home” ma jedną stałą cenę.
| Wariant | Orientacyjny budżet | Kiedy to ma sens |
|---|---|---|
| Bezprzewodowy retrofit | około 5 000-20 000 zł | Mieszkanie, dom po remoncie, etapowe wdrożenie. |
| Hybrydowy | około 15 000-40 000 zł | Gdy chcesz stabilny szkielet i mniej inwazyjny montaż. |
| Przewodowy system klasy KNX lub podobny | około 25 000-80 000 zł i więcej | Nowy dom, większy zakres funkcji, wyższa trwałość i rozbudowa. |
To są widełki orientacyjne, nie cennik. Najszybciej budżet rośnie przez dodatki, które z pozoru wyglądają niewinnie: ściemnianie, rolety, większą liczbę czujników, integrację z ogrzewaniem, panele ścienne, lepszą sieć i większą rozdzielnicę. Z mojego punktu widzenia najłatwiej przepłacić nie za samą technologię, tylko za brak decyzji na etapie projektu.
- Projekt i uruchomienie często kosztują więcej, niż inwestor zakłada na początku.
- Większa rozdzielnica i dodatkowe zasilacze to koszt, którego nie widać na pierwszej liście zakupów.
- Dokumentacja i opis obwodów oszczędzają wiele godzin przy serwisie.
- Rezerwa 15-20% budżetu pomaga uniknąć nerwowych cięć przy końcówce inwestycji.
Jeśli budżet jest napięty, tnę najpierw funkcje „miłe”, a nie fundament: światło, ogrzewanie, rolety i sieć. Te elementy naprawdę decydują o jakości codziennego korzystania z domu.
Błędy projektowe są zwykle droższe niż sam sprzęt.
Najczęstsze błędy, które psują nawet dobry projekt
- Projekt powstaje po tynkach, a nie przed nimi, więc potem trzeba iść na kompromisy.
- Rozdzielnica jest za mała i nie ma w niej miejsca na rezerwę modułów.
- Za mało przewodów trafia do rolet, kotłowni i punktów, które mogą się zmienić w przyszłości.
- Jednym obwodem próbuje się sterować zbyt wieloma funkcjami, co utrudnia diagnostykę.
- Ogrzewanie nie ma osobnych stref, więc automatykę ogranicza jeden czujnik na korytarzu.
- Nie ma lokalnego sterowania, przez co wszystko zależy od jednej aplikacji albo chmury.
- Brakuje opisu kabli, adresów urządzeń i prostego planu powykonawczego.
Najbardziej kosztowny błąd to przekonanie, że „jakoś się to później skonfiguruje”. Konfiguracja ratuje logikę, ale nie naprawia złego okablowania ani źle dobranych miejsc na urządzenia. Dlatego na etapie projektu wolę przesadzić z rezerwą niż później zaskakiwać inwestora przeróbkami.
Z tym przygotowaniem rozmowa z instalatorem staje się dużo konkretniejsza.
Co przewidzieć, zanim zamkniesz ściany
Jeśli mam zostawić jedną praktyczną radę, to taką: przygotuj instalację tak, jakby dom miał działać bez remontu przez wiele lat. Wtedy każdy dodatkowy przewód, opis i peszel pracuje na twoją korzyść.
- spisz wszystkie sceny, które mają działać w domu, np. wyjście, noc, kino, goście;
- ustal liczbę stref grzewczych i sposób sterowania każdą z nich;
- zarezerwuj miejsce na rozdzielnicę, router, switch, punkty dostępowe i ewentualny UPS;
- dodaj dodatkowe trasy kablowe do rolet, bramy, ogrodu, kotłowni i łazienek;
- zostaw zapas miejsca w rozdzielnicy, najlepiej nie mniejszy niż 20-30%;
- poproś o prostą dokumentację powykonawczą, nawet jeśli system wydaje się dziś oczywisty.
W dobrze zrobionej instalacji inteligencja nie polega na efektownych gadżetach, tylko na porządnym szkielecie, który łatwo utrzymać i rozbudować. Jeśli przewody, strefy i dokumentacja są zaplanowane od początku, dom staje się wygodniejszy, bezpieczniejszy i po prostu mniej problematyczny w codziennym użytkowaniu.
