W projekcie mieszkania albo podczas remontu drzwi potrafią zaskoczyć bardziej niż sama ściana. Nie wystarczy znać szerokości skrzydła - trzeba jeszcze poprawnie odczytać światło ościeżnicy, otwór montażowy, kierunek otwierania i elementy konstrukcji. W tym artykule pokazuję, jak czytać dokumentację drzwi, na co patrzeć przy wymiarach i dlaczego te kilka liczb decyduje o wygodzie oraz bezproblemowym montażu.
Najważniejsze rzeczy, które trzeba wyłapać z dokumentacji drzwi
- Rysunek drzwi powinien pokazywać widok, przekrój, wymiary i kierunek otwierania.
- Skrzydło, ościeżnica i otwór montażowy to trzy różne wymiary, których nie wolno mylić.
- W polskich przepisach drzwi wejściowe do budynku i mieszkań mają mieć co najmniej 0,9 m szerokości i 2 m wysokości w świetle ościeżnicy.
- Do pokoi i kuchni minimum to 0,8 m szerokości i 2 m wysokości w świetle ościeżnicy.
- Najczęstszy błąd wynika z pomylenia wymiaru katalogowego z realnym otworem w murze.

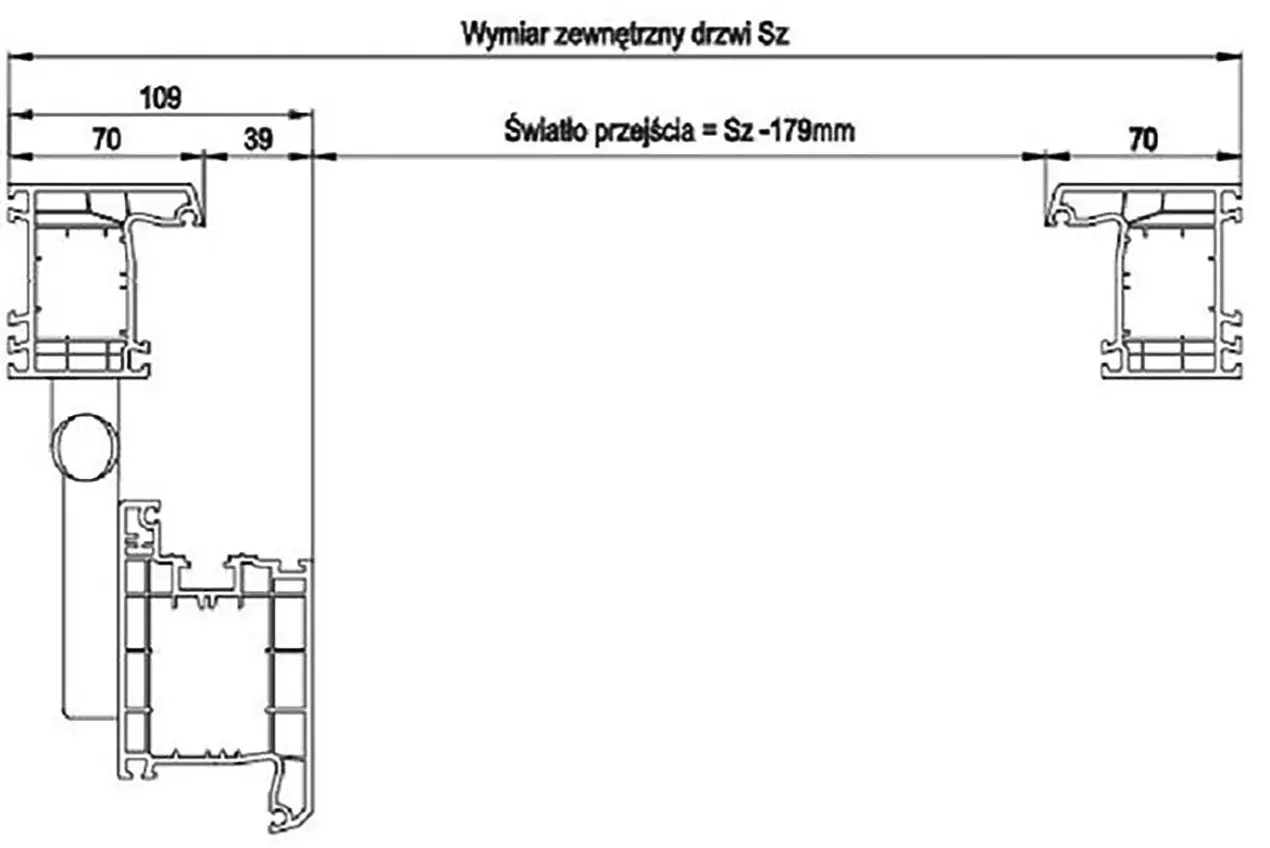

Co pokazuje rysunek techniczny drzwi i po co się go czyta
Ja zawsze zaczynam od tego, czy dokumentacja pokazuje tylko widok frontowy, czy także przekrój i opis montażowy. Dopiero taki zestaw daje odpowiedź na pytanie, czy drzwi zmieszczą się w otworze, jak będą pracować po montażu i czy ich konstrukcja pasuje do funkcji pomieszczenia.
W poprawnym rysunku szukam przede wszystkim kilku rzeczy:
- widoku drzwi, czyli tego, jak wygląda skrzydło i gdzie znajduje się podział na elementy;
- przekroju, bo pokazuje budowę skrzydła, ościeżnicy i styku z murem;
- wymiarów nominalnych i montażowych, które nie oznaczają tego samego;
- kierunku otwierania, bo od niego zależy ergonomia i kolizje z wyposażeniem;
- parametrów dodatkowych, takich jak akustyka, odporność ogniowa, rodzaj szklenia albo próg.
Jeśli dokumentacja jest uboga i pokazuje tylko jedną płaszczyznę, nie traktuję jej jako pełnej informacji technicznej. W drzwiach liczy się bowiem nie sam wygląd, ale to, co dzieje się w murze i za nim. To właśnie prowadzi nas do wymiarów, które najłatwiej pomylić.
Jak odczytać wymiary i oznaczenia bez pomyłek
Najważniejsze jest rozróżnienie trzech pojęć, które często są wrzucane do jednego worka. Skrzydło to ruchoma część drzwi, ościeżnica to rama osadzana w murze, a otwór montażowy to przestrzeń, którą trzeba przygotować w ścianie. Na rysunku te wymiary bywają obok siebie, ale nie są wymienne.
| Pojęcie | Co oznacza | Na co uważać |
|---|---|---|
| Skrzydło | Ruchoma część drzwi o określonej szerokości i wysokości | To nie jest wymiar całego zestawu po montażu |
| Ościeżnica | Rama, w którą wchodzi skrzydło | Musi pasować do grubości ściany i systemu drzwi |
| Światło ościeżnicy | Realny prześwit użytkowy | To ten wymiar ma znaczenie przy wygodzie przejścia i przepisach |
| Otwór montażowy | Przestrzeń przygotowana w murze | Powinien uwzględniać zapas na osadzenie i dopasowanie ościeżnicy |
| Kierunek otwierania | Strona zawiasów i sposób pracy skrzydła | Błędny odczyt szybko kończy się kolizją z meblami lub ścianą |
| Próg | Dolny element domykający lub oddzielający strefy | Wpływa na szczelność, komfort i dostępność przejścia |
W praktyce najczęściej spotykam moduły 60, 70, 80, 90 i 100 cm. W polskich mieszkaniach najbardziej uniwersalne są drzwi 80-centymetrowe, ale węższe warianty nadal mają sens w schowkach, garderobach i pomieszczeniach pomocniczych. Szersze skrzydła przydają się tam, gdzie liczy się wygoda przejścia, transport mebli albo po prostu bardziej komfortowy układ wnętrza.
| Moduł skrzydła | Najczęstsze zastosowanie | Co sprawdzić przed wyborem |
|---|---|---|
| 60 cm | Schowki, spiżarnie, garderoby | Czy przejście nie będzie zbyt ciasne w codziennym użyciu |
| 70 cm | Małe pomieszczenia pomocnicze | Czy układ mebli i wyposażenia nie ograniczy wejścia |
| 80 cm | Pokoje i kuchnie w większości mieszkań | Czy otwór i ościeżnica odpowiadają wymaganiom projektu |
| 90 cm | Wygodniejsze przejścia w większych wnętrzach | Czy skrzydło nie wejdzie w zabudowę lub włączniki |
| 100 cm | Szerokie, reprezentacyjne strefy | Czy mur i aranżacja pozwalają na swobodne otwieranie |
Gdy czytam oznaczenia na planie, sprawdzam też łuk otwarcia i położenie zawiasów. To drobiazg tylko pozornie - jeśli łuk koliduje z szafą, grzejnikiem albo włącznikiem światła, problem wychodzi dopiero na budowie. Po wymiarach zawsze patrzę więc na samą konstrukcję, bo ona decyduje o trwałości i komforcie użytkowania.
Z czego składa się konstrukcja drzwi na przekroju
Przekrój pokazuje więcej niż front. Widać na nim, czy skrzydło jest lekkie, masywne, przeszklone, pełne, a także jak ościeżnica pracuje z murem i gdzie kończy się miejsce na uszczelnienie. Ja zwracam uwagę przede wszystkim na to, czy budowa drzwi odpowiada temu, jak mają być używane.
- Skrzydło ramowe - ma ramę i wypełnienie, dlatego zwykle daje lepszą sztywność niż najprostsze konstrukcje.
- Skrzydło płytowe - jest prostsze i lżejsze, co często oznacza niższą cenę, ale też mniejszą odporność na intensywne użytkowanie.
- Wypełnienie - może być lekkie albo pełniejsze; im bardziej masywne, tym zwykle lepsza akustyka i stabilność, ale także większa masa.
- Przeszklenie - poprawia doświetlenie, lecz zmienia prywatność, ciężar i sposób odbioru całej konstrukcji.
- Ościeżnica - w wersji regulowanej lepiej dopasowuje się do grubości ściany, a w wersji stałej wymaga dokładniej przygotowanego muru.
- Uszczelki - odpowiadają za domknięcie i tłumienie, dlatego ich brak albo zły montaż od razu pogarsza komfort.
- Próg - wzmacnia szczelność i porządkuje styk z podłogą, ale w codziennym użytkowaniu może też przeszkadzać, jeśli jest zbyt wysoki.
W nowszych wnętrzach pojawia się także ościeżnica ukryta. Daje bardzo czysty efekt wizualny, ale jest mniej tolerancyjna wobec błędów wykonawczych, więc wymaga precyzyjnego muru i sensownego planu prac. To rozwiązanie wygląda dobrze, lecz nie wybacza improwizacji.
Jeśli drzwi mają dobrze pracować przez lata, ich konstrukcja musi być dopasowana nie tylko do stylu wnętrza, ale też do samego otworu i warunków montażu. I właśnie dlatego kolejny krok to wymiary budowlane, a nie tylko katalogowa szerokość skrzydła.
Jak dobrać otwór montażowy do drzwi i przepisów
Tu najłatwiej o kosztowną pomyłkę. Przepisy określają minimalne wymiary, ale producenci podają też własne wartości montażowe, zależne od systemu ościeżnicy. Dlatego nie wystarczy porównać samego skrzydła z otworem w ścianie - trzeba sprawdzić cały zestaw.
| Rodzaj drzwi | Minimalny wymiar w świetle ościeżnicy | Co to oznacza w praktyce |
|---|---|---|
| Wejściowe do budynku i mieszkań | 0,9 m szerokości i 2 m wysokości | To punkt odniesienia przy projektowaniu wejścia i sprawdzaniu komfortu przejścia |
| Do pomieszczeń przeznaczonych na stały pobyt ludzi oraz do kuchni | 0,8 m szerokości i 2 m wysokości | W mieszkaniach i domach to najważniejszy parametr przy większości drzwi wewnętrznych |
| Próg | Do 0,02 m | Wysokość progu ma znaczenie dla wygody, bezpieczeństwa i dostępności |
W kartach produktowych producentów często widać też prostą zależność: przy ościeżnicy regulowanej otwór bywa mniejszy niż przy stałej, bo sam system daje większy margines dopasowania do grubości muru. U wielu modeli przyjmuje się orientacyjnie około 8 cm zapasu szerokości i 6-7,5 cm wysokości przy ościeżnicy regulowanej oraz około 11-11,5 cm szerokości i 7,5-9 cm wysokości przy stałej, ale ja traktuję to wyłącznie jako punkt odniesienia. Ostateczne wartości biorę zawsze z konkretnej karty produktu.
Jeśli ściana jest krzywa albo ma niestandardową grubość, regulowana ościeżnica zwykle daje więcej spokoju przy montażu. Przy ścianach równych i dobrze przygotowanych klasyczny system też wystarczy, ale margines błędu jest mniejszy. Po takiej analizie najłatwiej wychwycić błędy, które potem wychodzą dopiero na budowie.
Najczęstsze błędy, które widać dopiero na budowie
W dokumentacji drzwi prawie zawsze da się wychwycić pięć pomyłek, które później generują poprawki. Najczęściej nie chodzi o sam produkt, tylko o zbyt powierzchowne czytanie wymiarów.
- Mylenie szerokości skrzydła ze światłem przejścia - efekt jest prosty: drzwi wydają się poprawne na papierze, a w rzeczywistości przejście jest zbyt wąskie.
- Pomijanie grubości ściany - ościeżnica nie domyka muru albo wymaga nieplanowanych nadstawek.
- Zły kierunek otwierania - skrzydło koliduje z wyposażeniem, ścianą lub innymi drzwiami.
- Brak uwzględnienia progu - szczególnie ważne przy wejściowych i technicznych, gdzie liczy się też bezpieczeństwo oraz wygoda przejścia.
- Zamawianie "na oko" - bez weryfikacji konkretnej karty produktu i tolerancji montażowych.
Ja najczęściej widzę problem w ostatnim punkcie. Ktoś zakłada, że wszystkie "osiemdziesiątki" są takie same, a potem okazuje się, że różni się system, rodzaj ościeżnicy albo realny wymiar otworu. To właśnie tutaj zaczynają się niepotrzebne opóźnienia.
Żeby tego uniknąć, przed zamówieniem robię jeszcze jedną, krótką kontrolę końcową.
Zanim zamówisz skrzydło, sprawdź jeszcze te detale
Ta ostatnia weryfikacja zajmuje kilka minut, a potrafi oszczędzić cały dzień poprawek. W praktyce sprawdzam zawsze:
- czy podany jest wymiar skrzydła, światła ościeżnicy i otworu montażowego,
- czy kierunek otwierania zgadza się z układem pomieszczenia,
- czy ościeżnica pasuje do grubości ściany,
- czy próg nie będzie przeszkadzał w codziennym użytkowaniu,
- czy w pobliżu nie ma elementów, które zablokują pełne otwarcie drzwi.
Przy odbiorze lokalu nie polegam wyłącznie na planie. Jeśli ściana ma odchyłkę, a otwór nie trzyma pionu, nawet dobry model drzwi będzie wymagał korekty. Dlatego dokumentacja to punkt wyjścia, ale o jakości montażu decydują też pomiar na miejscu i dokładność wykonania muru. Jeśli te punkty się zgadzają, projekt jest czytelny, a sam montaż przestaje być loterią.
