Pompa ciepła na elewacji, w kotłowni albo w ogrodzie potrafi wyglądać zupełnie inaczej, zależnie od tego, czy mówimy o układzie powietrznym, gruntowym, monobloku czy systemie split. Najkrócej: jak wygląda pompa ciepła, zależy od jej typu, ale najczęściej przypomina dobrze zabudowany zestaw techniczny, a nie klasyczny piec. Poniżej pokazuję, co zwykle widać na zewnątrz i wewnątrz domu, jak rozpoznać poszczególne rozwiązania oraz na co zwrócić uwagę przy montażu.
Co najczęściej zobaczysz przy pompie ciepła
- W przypadku urządzeń powietrznych najszybciej rzuca się w oczy zewnętrzna jednostka z wentylatorem, podobna do dużego agregatu klimatyzacyjnego.
- W układzie split w domu stoi osobny moduł hydrauliczny, który często wygląda jak wysoka szafka albo bojler.
- Monoblok przenosi większość elementów do jednej obudowy na zewnątrz, więc instalacja wewnątrz bywa prostsza wizualnie.
- Pompa gruntowa jest najmniej widowiskowa, bo wymiennik ciepła ukrywa się pod ziemią, a w budynku widać głównie moduł wewnętrzny.
- O estetyce całej instalacji decydują nie tylko obudowy, ale też prowadzenie rur, miejsce ustawienia i dostęp serwisowy.
Najczęściej spotkasz trzy bardzo różne układy
W praktyce ludzie najczęściej myślą o jednej „pompie”, a tymczasem wizualnie może to być kilka zupełnie różnych konfiguracji. Dlatego lepiej patrzeć nie na nazwę urządzenia, tylko na to, gdzie znajduje się źródło ciepła i ile elementów widać na zewnątrz. To od razu porządkuje temat i pozwala uniknąć pomyłek przy oglądaniu oferty albo gotowej instalacji.
| Typ instalacji | Co zwykle widać | Jak to wygląda z perspektywy domu | Kiedy spotyka się najczęściej |
|---|---|---|---|
| Powietrze-woda split | Jednostkę zewnętrzną i osobny moduł wewnętrzny | Na zewnątrz jak klimatyzator, w środku jak szafka techniczna lub bojler | Domy jednorodzinne, gdy liczy się elastyczność ustawienia elementów |
| Powietrze-woda monoblok | Jedną większą jednostkę na zewnątrz i osprzęt hydrauliczny w domu | Masywny agregat z dużym wentylatorem i zwartą obudową | Gdy inwestor chce prostszego, bardziej zwartego układu |
| Gruntowa | Przede wszystkim moduł wewnętrzny, a wymiennik w ziemi | W domu przypomina kocioł lub wysoką szafę techniczną | Nowe domy i działki z miejscem na odwiert albo kolektor |
| Powietrze-powietrze | Jednostkę zewnętrzną i jedną lub kilka jednostek ściennych | Najmocniej kojarzy się z klimatyzacją | Ogrzewanie i chłodzenie powietrzem, zwykle w lżejszych układach |
Najbardziej myli właśnie odmiana powietrzna, bo z daleka łatwo ją wziąć za klimatyzator albo zwykły agregat chłodniczy. Dlatego poniżej rozbijam ją na dwa najczęstsze warianty: monoblok i split.
Pompa powietrzna wygląda najbliżej tego, co większość osób ma przed oczami

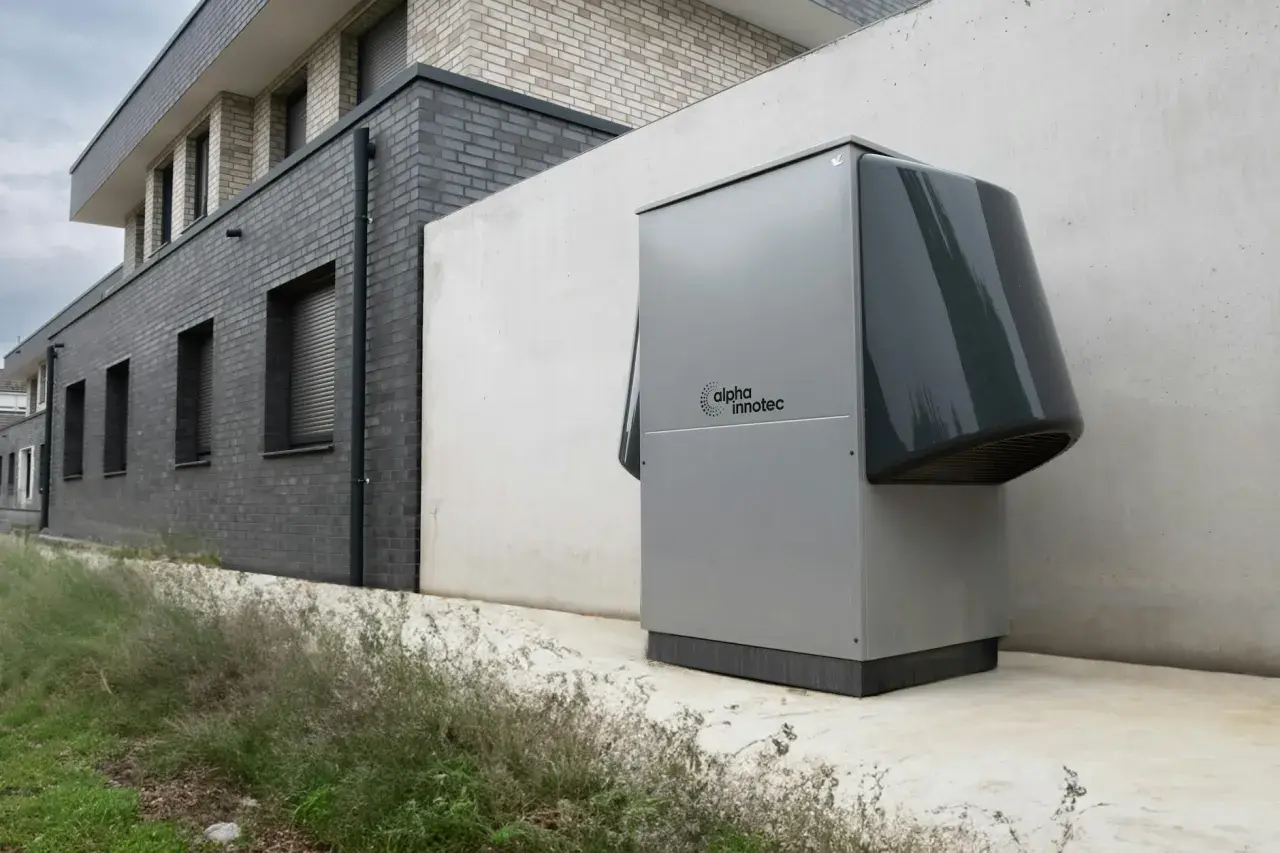

Jeżeli ktoś pyta mnie o wizualną stronę tematu, najczęściej pokazuję właśnie pompę powietrzną. To ona stoi przy ścianie domu, ma widoczną kratkę, wentylator i metalową obudowę, więc od razu kojarzy się z urządzeniem „z zewnątrz”, a nie z klasycznym kotłem w piwnicy. W dobrze zaprojektowanej instalacji całość jest dość uporządkowana, ale nadal pozostaje technicznym elementem bryły budynku.
Monoblok ma jedną dużą obudowę
Monoblok to rozwiązanie, w którym większość ważnych elementów znajduje się w jednej jednostce zewnętrznej. Z zewnątrz widać zwykle prostokątną metalową skrzynię z dużym wentylatorem i kratką wlotu lub wylotu powietrza. Taki sprzęt często wygląda masywniej niż klimatyzator, ale jednocześnie jest wizualnie spójny, bo wszystkie kluczowe podzespoły są schowane w jednej obudowie.
W praktyce monoblok bywa dobrym wyborem tam, gdzie inwestor chce ograniczyć liczbę elementów w środku domu. W kotłowni nie stoi wtedy rozbudowany zestaw hydrauliczny, tylko prostszy osprzęt połączony z instalacją grzewczą. To ważne nie tylko dla estetyki, ale też dla organizacji przestrzeni.
Split dzieli wygląd na dwie części
Układ split rozdziela system na jednostkę zewnętrzną i moduł wewnętrzny. Na elewacji lub przy ogrodzeniu widzisz więc część przypominającą agregat klimatyzacyjny, a w środku domu stoi hydrobox, czyli wewnętrzny moduł hydrauliczny. Taki hydrobox często wygląda jak wysoka szafka techniczna, kompaktowy bojler albo smukła lodówka ustawiona pionowo.
Jeśli do tego dochodzi zintegrowany zasobnik c.w.u., czyli zbiornik ciepłej wody użytkowej, całość robi się jeszcze bardziej „kolumnowa”. To nie jest wada, tylko konsekwencja tego, że system musi gdzieś pomieścić pompę obiegową, automatykę, zawory i inne elementy hydrauliczne. W dobrze dobranym pomieszczeniu taka zabudowa wygląda schludnie, ale wymaga sensownego planu przestrzeni.
Na tym tle gruntowa pompa ciepła prezentuje się zupełnie inaczej, bo najciekawsze elementy zwykle pozostają poza zasięgiem wzroku. I właśnie to najczęściej zaskakuje właścicieli domów.
Gruntowa wersja prawie znika z widoku
Pompa ciepła gruntowa nie potrzebuje dużej jednostki z wentylatorem na zewnątrz, ponieważ ciepło pobiera z ziemi. Dzięki temu z perspektywy elewacji dom może wyglądać bardzo spokojnie, a sama instalacja jest mniej „obecna” wizualnie niż odmiana powietrzna. W budynku widać przede wszystkim moduł wewnętrzny, który często przypomina kocioł kondensacyjny albo wysoką szafę techniczną.
Jeżeli zastosowano sondy pionowe, odwierty schowane są głęboko pod ziemią, zwykle na kilkadziesiąt metrów, a czasem nawet ponad 100 metrów. Przy kolektorze poziomym z kolei w ogrodzie mogą zostać jedynie ślady prac ziemnych, a po zakończeniu inwestycji teren wraca do normalnego wyglądu. To właśnie dlatego gruntowa instalacja jest tak dyskretna z punktu widzenia estetyki działki.
- Na elewacji nie ma dużego wentylatora ani masywnej obudowy zewnętrznej.
- W kotłowni lub pomieszczeniu technicznym stoi duży moduł hydrauliczny.
- W części instalacji widać zasobnik c.w.u. lub dodatkowy zbiornik buforowy.
- Ślady po odwiertach albo kolektorze mogą być widoczne tylko w fazie budowy.
To rozwiązanie jest wizualnie najczystsze, ale jednocześnie najmniej intuicyjne dla osoby, która ogląda dom po raz pierwszy. Właśnie dlatego warto wiedzieć, co kryje się w środku samej obudowy.
W środku obudowy kryją się elementy, które tłumaczą jej wygląd

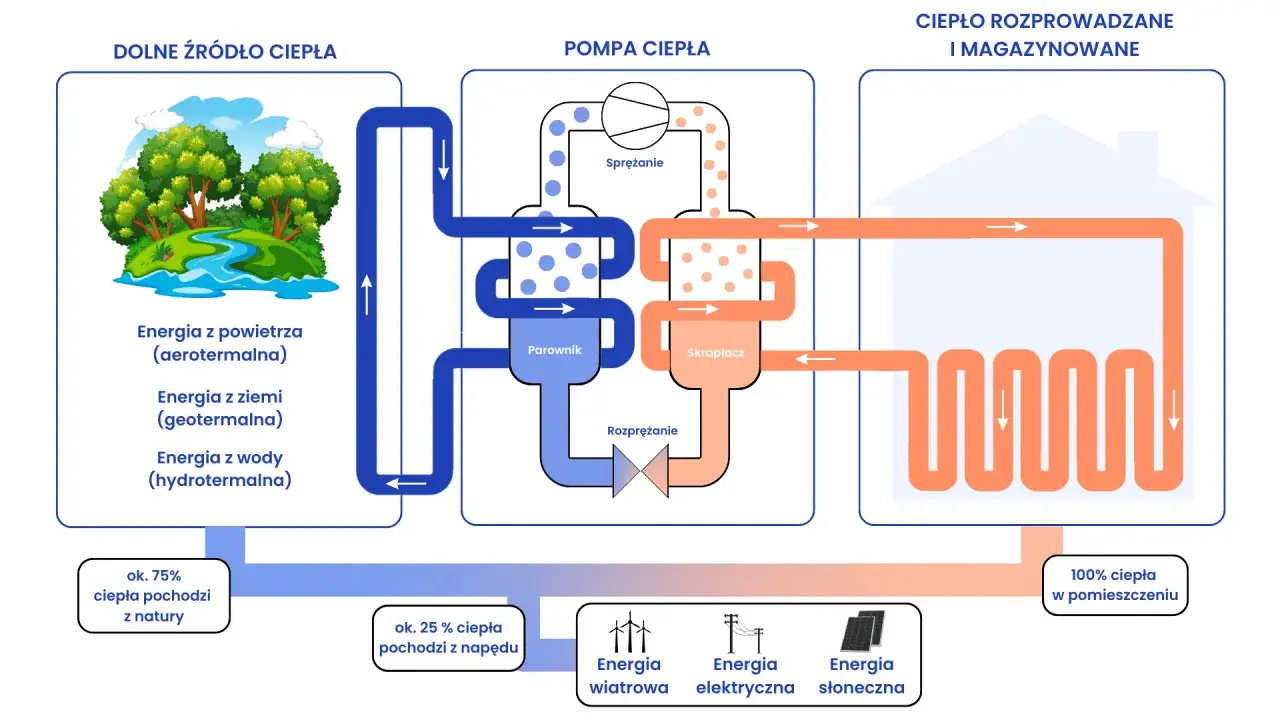

Na zewnątrz widzimy tylko „skrzynkę”, ale to wnętrze decyduje o tym, dlaczego urządzenie wygląda właśnie tak, a nie inaczej. Jeśli rozumie się podstawowe podzespoły, dużo łatwiej ocenić, czy dana instalacja jest kompaktowa, rozbudowana czy po prostu dobrze zaplanowana. Ja zawsze zaczynam od najważniejszych elementów, bo to one tłumaczą, skąd bierze się gabaryt całego systemu.
| Element | Gdzie go zwykle szukać | Co zdradza w wyglądzie instalacji |
|---|---|---|
| Sprężarka | W jednostce zewnętrznej lub w zwartej obudowie monobloku | Najważniejszy, ale niewidoczny „rdzeń” urządzenia; często odpowiada też za słyszalny szum pracy |
| Wentylator | W części powietrznej, od frontu lub od góry obudowy | Duże koło lub kratka od razu podpowiadają, że urządzenie pobiera energię z powietrza |
| Wymiennik ciepła | Za kratką lub wewnątrz obudowy | To on odpowiada za charakterystyczne żeberka i techniczny wygląd frontu |
| Pompa obiegowa | W module wewnętrznym | Nie rzuca się w oczy, ale pozwala rozpoznać rozbudowany układ hydrauliczny |
| Zawór trójdrożny | W szafce hydraulicznej | To element, który przełącza przepływ między ogrzewaniem a podgrzewaniem c.w.u. |
| Zasobnik c.w.u. | Obok modułu lub zintegrowany z nim | Duży pionowy cylinder najczęściej oznacza dodatkowy zbiornik na ciepłą wodę |
W praktyce właśnie te podzespoły decydują o tym, czy instalacja wygląda na prostą i kompaktową, czy na rozbudowaną i bardziej „kotłownianą”. Następny krok to odróżnienie pompy ciepła od urządzeń, które wizualnie mylą się z nią najczęściej.
Jak odróżnić ją od klimatyzatora albo kotła
Najczęstsza pomyłka dotyczy klimatyzatora, bo jednostki zewnętrzne obu urządzeń potrafią wyglądać bardzo podobnie. Z bliska różnica polega jednak na tym, że pompa ciepła do ogrzewania domu jest częścią całej instalacji grzewczej, a nie tylko systemu do chłodzenia pomieszczeń. Jeśli w domu stoi wysoka szafka hydrauliczna i widać połączenie z instalacją wodną, to znak, że patrzysz na coś więcej niż sam klimatyzator.
Z klimatyzatorem pomyli się tylko część systemu
Jednostka zewnętrzna pompy powietrznej rzeczywiście może przypominać klimatyzator, bo też ma wentylator, metalową obudowę i wymiennik ciepła. Różnica wychodzi jednak w skali całego układu. W pompie ciepła powietrze jest tylko źródłem energii, a ciepło trafia później do wody w instalacji grzewczej. Dlatego wewnątrz budynku pojawia się moduł hydrauliczny, którego w typowym klimatyzatorze po prostu nie ma.Przeczytaj również: Moc grzejnika na m2 - Jak dobrać właściwą moc i uniknąć błędów?
Z kotłem gazowym myli się znacznie rzadziej
Tu najważniejsza wskazówka jest bardzo prosta: pompa ciepła nie potrzebuje komina ani przewodu spalinowego. Kocioł gazowy rozpoznasz po obecności układu odprowadzania spalin, a w przypadku pompy ciepła takiego elementu nie będzie. Zamiast palnika i komory spalania zobaczysz automatykę, hydraulikę i często zbiornik ciepłej wody. To właśnie ten brak „spalinowej logiki” od razu porządkuje obraz całej instalacji.
Jeśli widzisz duży wentylator na zewnątrz, a w środku domu szafkę techniczną bez komina, to najpewniej patrzysz na pompę ciepła powietrzną. Ale samo rozpoznanie urządzenia to jeszcze nie wszystko, bo przy montażu liczą się też szczegóły, których nie widać na pierwszy rzut oka.
Co ma znaczenie przy montażu i odbiorze
Wizualnie można zrobić instalację bardzo schludną, ale estetyka nie powinna zasłaniać funkcji. Ja zawsze zwracam uwagę na trzy rzeczy: miejsce pracy urządzenia, dostęp serwisowy i sposób odprowadzania wody. Dopiero potem patrzę na to, czy całość dobrze wpisuje się w elewację albo układ kotłowni.
- Jednostka zewnętrzna nie powinna być wciśnięta w ciasną wnękę, bo potrzebuje swobodnego przepływu powietrza.
- Warto zostawić przestrzeń dookoła urządzenia zgodnie z instrukcją producenta, zamiast zabudowywać je „na styk”.
- Podczas odszraniania pompa może oddawać sporą ilość wody, więc potrzebne jest sensowne odprowadzenie skroplin.
- Podstawa powinna być stabilna i dobrze odizolowana od drgań, bo przekłada się to i na trwałość, i na komfort akustyczny.
- Wylot powietrza nie powinien być skierowany w stronę okien, tarasu ani miejsca, z którego domownicy korzystają na co dzień.
- W pomieszczeniu technicznym trzeba przewidzieć dostęp do filtra, armatury i sterownika, inaczej serwis szybko zamieni się w demontaż pół zabudowy.
Dobrze zaplanowany montaż sprawia, że urządzenie jest widoczne, ale nie dominuje przestrzeni. To drobna różnica na etapie projektu, a później ogromna różnica w codziennym użytkowaniu.
Dobra instalacja nie musi rzucać się w oczy
Jeśli mam ocenić pompę ciepła „na żywo”, patrzę przede wszystkim na to, czy cała instalacja ma sens przestrzenny. Estetyka jest ważna, ale nie może odbywać się kosztem wentylacji, serwisu albo bezpieczeństwa pracy. Dobrze zrobiony układ zwykle nie krzyczy formą, tylko po prostu wygląda czysto i logicznie.
- Powietrzna jednostka zewnętrzna jest ustawiona tak, by miała miejsce do oddychania i nie przeszkadzała domownikom.
- Moduł wewnętrzny stoi w miejscu, do którego można łatwo podejść, sprawdzić osprzęt i wykonać przegląd.
- Rury, kable i armatura są prowadzone w sposób uporządkowany, bez przypadkowych zakrętów i prowizorycznych osłon.
Właśnie dlatego na pytanie o wygląd odpowiadam tak samo, niezależnie od typu urządzenia: pompa ciepła może wyglądać bardzo dyskretnie, ale jej prawdziwą wartość widać dopiero wtedy, gdy estetyka idzie w parze z dobrym montażem i logiczną konstrukcją całego systemu.
