Drenaż wokół domu nie jest miejscem na przypadkowy wykop. Zbyt płytko ułożone rury nie przejmą wody od fundamentu, a zbyt głębokie mogą wejść w strefę, której nie powinno się naruszać. Poniżej pokazuję, jak w praktyce ustalić bezpieczny poziom rur drenarskich, od czego zależy ich głębokość i kiedy klasyczny schemat trzeba zmienić na inne rozwiązanie.
Najkrótsza odpowiedź jest taka, że liczy się ława fundamentowa, nie sam teren
- Przy domu jednorodzinnym rury drenarskie układa się zwykle 20-30 cm poniżej górnej krawędzi ławy fundamentowej.
- Nie schodzi się poniżej dolnej krawędzi ławy, bo można osłabić strefę posadowienia.
- W praktyce daje to często około 60-80 cm pod poziomem gruntu, ale ten zakres nie jest sztywny.
- Rodzaj gruntu, poziom wody gruntowej i obecność piwnicy mocno zmieniają docelowy poziom drenażu.
- Sam drenaż nie wystarczy bez spadku, warstwy filtracyjnej i sensownego miejsca odprowadzenia wody.

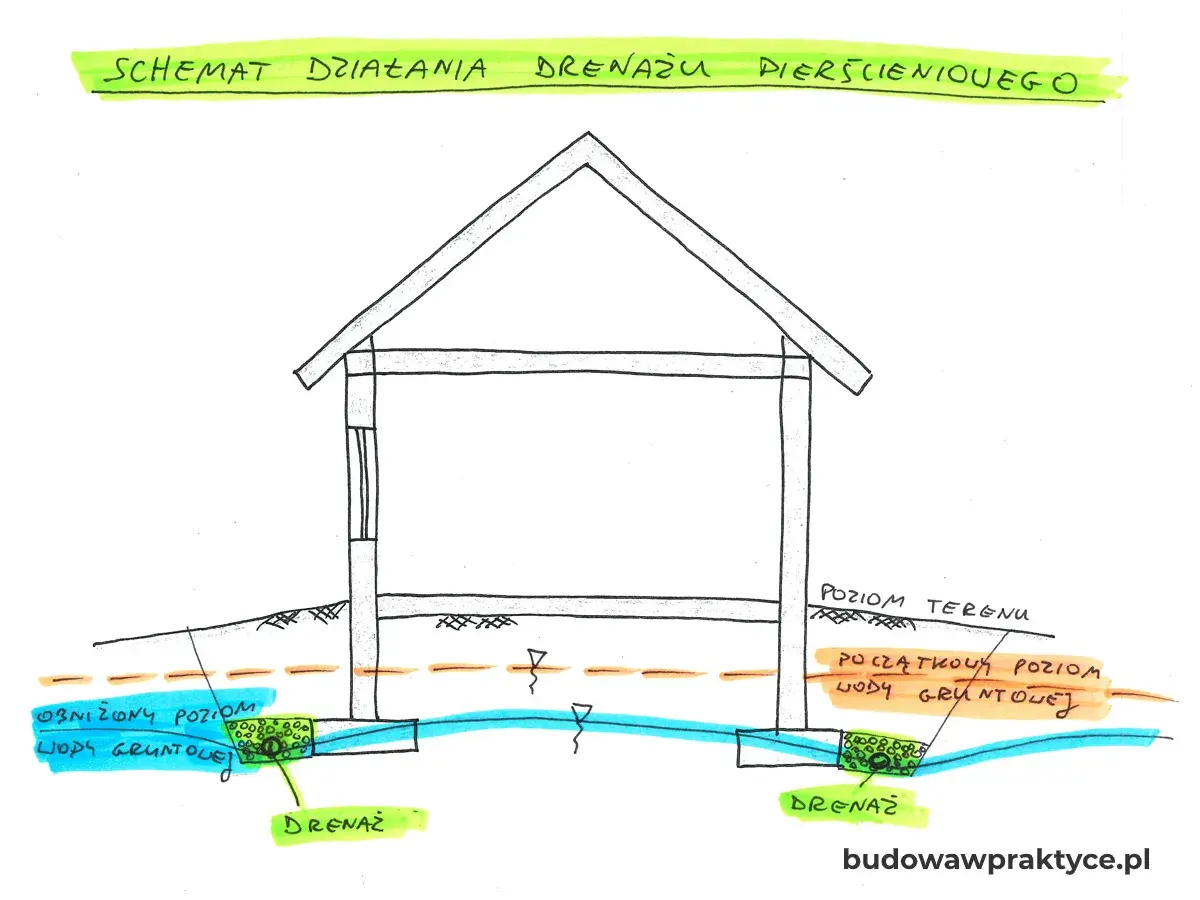

Najbezpieczniej prowadzić rury przy ławie, ale nie poniżej jej dolnej krawędzi
Jeżeli mam podać jeden praktyczny punkt startowy, przy typowym domu jednorodzinnym zakładam poziom rury mniej więcej w połowie wysokości ławy. W liczbach oznacza to najczęściej 20-30 cm poniżej górnej krawędzi ławy, co zwykle przekłada się na około 60-70 cm od terenu w prostych układach. Jak podaje Onninen, w wielu realizacjach wychodzi to nawet w okolicy 60-70 cm, ale traktuję to jako zakres orientacyjny, nie gotową receptę do każdego budynku.
Murator przypomina z kolei o zasadzie, której nie warto lekceważyć: spód rur nie powinien zejść poniżej dolnej krawędzi ławy. To właśnie ta granica oddziela skuteczne odwodnienie od ryzyka podkopania fundamentu. Jeśli ława jest niska, lepiej zmienić rozwiązanie niż na siłę pogłębiać wykop.
| Sytuacja | Jak patrzę na głębokość | Co to oznacza w praktyce |
|---|---|---|
| Dom bez piwnicy | Rura zwykle idzie przy ławie, nie niżej niż jej dolna krawędź | Najczęściej wychodzi poziom około 60-80 cm pod gruntem |
| Ława wyższa niż standard | Można zejść głębiej, ale nadal w bezpiecznym zakresie względem fundamentu | W praktyce poziom potrafi dojść do okolic 120-130 cm pod terenem |
| Ława niska | Nie próbuję „dogonić” wody kosztem fundamentu | Czasem lepszy będzie inny układ odwodnienia niż klasyczny drenaż opaskowy |
| Budynek z piwnicą | Poziom dobiera się także do posadzki i izolacji ścian podziemnych | Rura ma zbierać wodę przy ścianie, ale nie tworzyć problemu z podparciem gruntu |
To dopiero pierwszy filtr decyzji, bo rzeczywisty poziom drenażu zależy jeszcze od gruntu, wody gruntowej i tego, gdzie woda ma później odpłynąć.
Od czego naprawdę zależy poziom rury drenarskiej
Ja nie wyznaczam drenażu na oko po terenie, bo poziom gruntu bywa mylący. Liczy się kilka konkretnych warunków, które potrafią zmienić projekt nawet o kilkadziesiąt centymetrów. W Polsce głębokość przemarzania gruntu wynosi orientacyjnie od 0,8 do 1,4 m, ale przy drenażu opaskowym nie projektuję systemu wyłącznie pod tę wartość. To ważne tło, nie jedyna miara.
| Czynnik | Jak wpływa na głębokość | Co biorę pod uwagę |
|---|---|---|
| Rodzaj gruntu | Glina wolniej przepuszcza wodę, piasek szybciej ją odprowadza | W glinie drenaż ma większy sens, ale wymaga lepszej obsypki i dokładniejszego wykonania |
| Poziom wód gruntowych | Im wyższa woda, tym ważniejszy jest sprawny odbiór i bezpieczny odpływ | Przy wysokiej wodzie sam płytki drenaż może być za słaby |
| Poziom ławy fundamentowej | To główny punkt odniesienia dla głębokości rur | Rura nie powinna schodzić poniżej dolnej krawędzi ławy |
| Piwnica | Zwiększa znaczenie izolacji i kontroli naporu wody | Poziom drenażu musi współgrać z posadzką i ścianami podziemnymi |
| Miejsce odprowadzenia wody | Bez odpływu drenaż nie pracuje tak, jak powinien | Trzeba wiedzieć, czy woda pójdzie grawitacyjnie, do studni chłonnej czy do zbiornika |
Właśnie dlatego dwie działki obok siebie mogą wymagać zupełnie innej głębokości ułożenia rur. Jeśli ten układ nie jest jasny, sam wykop jeszcze niczego nie rozwiązuje.
Jak wyznaczyć głębokość na budowie krok po kroku
Przy wykonawstwie najpierw sprawdzam projekt i rzędne ławy, a dopiero potem zamawiam koparkę. To oszczędza najwięcej błędów, bo w praktyce problemem nie jest brak kruszywa, tylko źle ustawiony poziom startowy.
- Najpierw ustalam dokładny poziom górnej i dolnej krawędzi ławy fundamentowej.
- Następnie wyznaczam linię prowadzenia rury około 20-30 cm poniżej górnej krawędzi ławy.

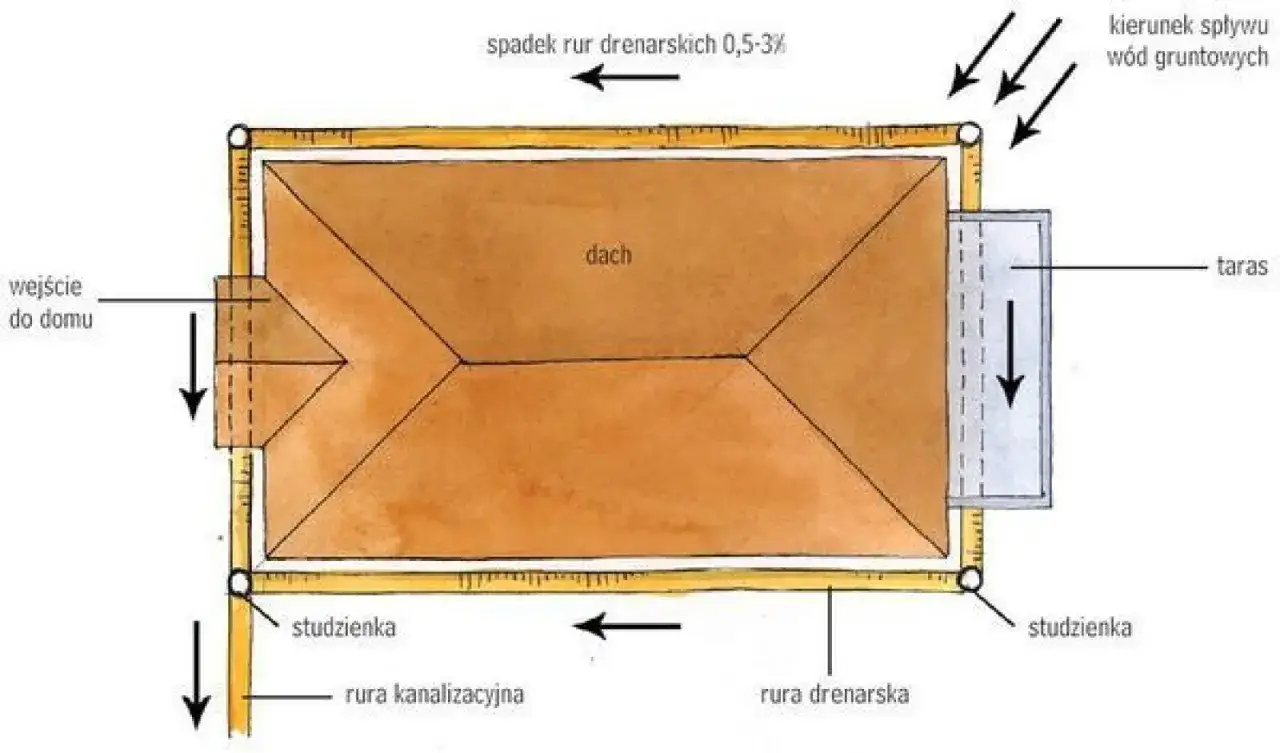

- Sprawdzam spadek przewodu, zwykle na poziomie 0,5%, czyli około 5 mm na 1 m.
- Planuję studzienki rewizyjne w miejscach, w których system będzie można później przepłukać i skontrolować.
- Układam warstwę filtracyjną z płukanego kruszywa i geowłókniny, żeby grunt nie zamulał rur.
- Dopiero na końcu sprawdzam, gdzie woda faktycznie ma odpłynąć z całego układu.
Jeśli na którymś etapie wychodzi mi, że rura musiałaby zejść za nisko, nie „ratowałbym” projektu samym dosypywaniem żwiru. Wtedy trzeba zmienić układ odwodnienia albo sposób odbioru wody, bo geometria fundamentu ma tu pierwszeństwo.
Co zrobić, gdy klasyczny poziom nie mieści się w gruncie
Nie każda sytuacja kończy się na prostym drenażu opaskowym przy ścianie. Gdy budynek już stoi, działka ma trudny spadek albo woda nie chce odpływać grawitacyjnie, trzeba wybrać rozwiązanie, które naprawdę da się utrzymać w czasie.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Drenaż opaskowy | Przy standardowych fundamentach i możliwości prowadzenia rur przy ławie | Wymaga poprawnej głębokości i bezpiecznego odpływu |
| Drenaż francuski | Gdy trzeba zebrać wodę płytszą warstwą lub nie ma miejsca na klasyczny układ | Wymaga bardzo dobrej filtracji i regularnego przemyślenia odpływu |
| Studnia zbiorcza z pompą | Gdy grawitacja nie wystarcza i trzeba wodę wypompować | Dochodzi koszt urządzenia, zasilania i serwisu |
W praktyce to właśnie brak odpływu najczęściej obnaża słabość całego systemu. Drenaż, który nie ma gdzie oddać wody, wygląda poprawnie na etapie robót, ale po pierwszej większej ulewie okazuje się tylko drogim rowem z rurą.
Najczęstsze błędy, które psują drenaż szybciej niż zła pogoda
Tu zwykle nie ma wielkiej tajemnicy. Drenaż przestaje działać nie dlatego, że „źle dobrano markę rury”, tylko dlatego, że ktoś oszczędził na geometrii, filtracji albo odpływie.
- Zbyt głębokie ułożenie i zejście poniżej dolnej krawędzi ławy.
- Brak spadku, przez co woda stoi w rurze zamiast płynąć dalej.
- Zasypanie gruntem rodzimym zamiast kruszywem filtracyjnym i geowłókniną.
- Zbyt drobny materiał, który szybko się zamula i przestaje przepuszczać wodę.
- Brak studzienek rewizyjnych, przez co nie da się wypłukać osadów.
- Traktowanie drenażu jako zamiennika izolacji, a nie jej uzupełnienia.
Najbardziej kosztowny jest pierwszy błąd, bo dotyczy już nie tylko hydrauliki, ale też bezpieczeństwa fundamentu. Drugi w kolejności to brak drogi odpływu, bo wtedy nawet dobrze ułożony system po prostu się dławi.
Zanim zamówisz koparkę, sprawdź jeszcze trzy rzeczy
Jeżeli mam ograniczyć ten temat do praktyki, przed rozpoczęciem robót sprawdzam zawsze trzy elementy: rzędne fundamentu, rodzaj gruntu oraz miejsce odprowadzenia wody. Dopiero na tej podstawie decyduję, czy klasyczny drenaż opaskowy ma sens, czy lepiej od razu zaplanować inny układ odwodnienia.
- czy mam aktualny projekt albo wiarygodną odkrywkę ławy fundamentowej;
- czy po opadach woda stoi w gruncie dłużej niż powinna;
- czy na działce istnieje realny odbiornik wody, a nie tylko „planowany” odpływ;
- czy izolacja ścian fundamentowych jest kompletna i nie będzie trzeba wracać do niej po zasypaniu;
- czy wykonawca rozumie różnicę między głębokością rury a głębokością samego wykopu.
W dobrze zaprojektowanym układzie głębokość nie jest zgadywaniem, tylko skutkiem kilku prostych założeń: fundament ma być bezpieczny, woda ma mieć gdzie odpłynąć, a cały system ma dać się utrzymać bez ciągłych poprawek. Jeśli te warunki są spełnione, drenaż rzeczywiście robi to, do czego został stworzony: odciąża dom zamiast dokładać mu problemów.
