Inwerter, czyli falownik, porządkuje energię tam, gdzie sama sieć albo same panele to za mało. Najkrócej mówiąc, odpowiedź na pytanie, do czego służy inwerter, zależy od tego, czy mówimy o fotowoltaice, pompie ciepła, klimatyzacji czy zasilaniu awaryjnym. W tym tekście pokazuję, jak działa to urządzenie, gdzie daje największy efekt i na co zwrócić uwagę, żeby instalacja w domu naprawdę pracowała stabilnie.
Najważniejsze informacje o inwerterze w domu i instalacjach
- W fotowoltaice zamienia prąd stały z paneli na prąd zmienny używany w domu.
- W ogrzewaniu i klimatyzacji płynnie steruje sprężarką, więc urządzenie nie pracuje skokowo.
- W zasilaniu awaryjnym pomaga przełączyć energię z akumulatora na zasilanie odbiorników.
- W układach napędowych reguluje częstotliwość i napięcie prądu, a tym samym prędkość silnika.
- Najwięcej zysku daje wtedy, gdy jest dobrze dobrany do mocy, faz i typu odbiorników.
Czym jest inwerter i kiedy naprawdę go potrzebujesz
Ja patrzę na inwerter jak na tłumacza między źródłem energii a odbiornikiem. Jedne urządzenia oddają prąd stały, inne potrzebują prądu zmiennego, a jeszcze inne działają najlepiej wtedy, gdy ich prędkość lub moc da się płynnie regulować. Właśnie dlatego w języku technicznym częściej mówi się o falowniku, a w praktyce domowej o inwerterze, choć te nazwy bardzo często odnoszą się do tego samego urządzenia.
W domu taki moduł nie jest dodatkiem „na wszelki wypadek”. Jest potrzebny wtedy, gdy chcesz zasilać odbiorniki z paneli PV, akumulatora, pompy ciepła, klimatyzacji albo silników i pomp, które nie powinny pracować skokowo. Gdy urządzenie działa poprawnie, użytkownik zwykle widzi tylko efekt: niższe straty energii, stabilniejszą pracę i mniej nerwowych wahań temperatury lub obciążenia.
Żeby zobaczyć, skąd bierze się ten efekt, trzeba najpierw przejść przez sam mechanizm działania.
Jak działa falownik w praktyce
Najprostszy opis brzmi tak: inwerter przyjmuje energię w jednej postaci i oddaje ją w takiej, jakiej potrzebuje instalacja. W fotowoltaice zamienia prąd stały z paneli na prąd zmienny, a w układach napędowych reguluje częstotliwość i napięcie zasilania silnika, żeby zmieniać jego prędkość. Dla użytkownika to niewidoczne, ale dla całego systemu to kluczowa różnica.
W środku pracują tranzystory mocy, najczęściej IGBT albo MOSFET. IGBT to element do szybkiego przełączania dużych mocy, MOSFET częściej spotyka się tam, gdzie liczy się bardzo szybka reakcja i mniejsze obciążenia. Elektronika steruje nimi tak, by z impulsów ułożyć przebieg prądu zmiennego o odpowiednich parametrach. Ten proces nazywa się PWM, czyli modulacją szerokości impulsu.
W praktyce ważne są też trzy pojęcia. Napięcie mówi o „sile” elektrycznej, częstotliwość decyduje o tym, jak szybko zmienia się przebieg prądu przemiennego, a szyna DC to wewnętrzny obszar, w którym energia jest stabilizowana przed dalszym przetworzeniem. Kiedy te parametry są dobrze dobrane, urządzenie pracuje cicho, bezpiecznie i bez zbędnych strat.
Od tej zasady przechodzę do najważniejszego pytania: gdzie taki układ naprawdę zmienia jakość całej instalacji?
Gdzie inwerter robi największą różnicę w domu
W domowych instalacjach najczęściej widzę cztery zastosowania. Każde działa trochę inaczej, ale sens pozostaje ten sam: uporządkować energię, dopasować ją do odbiornika i ograniczyć straty.
| Zastosowanie | Co robi inwerter | Co zyskuje użytkownik | Na co uważać |
|---|---|---|---|
| Fotowoltaika | Zmienia prąd stały z paneli na prąd zmienny dla domu i sieci | Możliwość wykorzystania energii z dachu, monitoring produkcji, wyższa efektywność | Dobór mocy, liczby faz i zgodność z modułami |
| Pompa ciepła i klimatyzacja | Płynnie steruje sprężarką | Stabilniejsza temperatura, mniej startów i zatrzymań, cichsza praca | Nie każdy model ma szeroki zakres modulacji |
| Zasilanie awaryjne | Przekształca energię z akumulatora na prąd używany przez domowe odbiorniki | Podtrzymanie pracy sterownika, kotła, routera lub oświetlenia | Zależność od pojemności baterii i klasy urządzenia |
| Pompy i wentylatory | Reguluje częstotliwość zasilania silnika | Lepsza kontrola wydajności i mniejsze zużycie energii | Trzeba go dopasować do typu silnika i obciążenia |
Najwięcej pytań i tak dotyczy fotowoltaiki, bo tam falownik widać najmocniej w codziennym bilansie energii. Właśnie od tego zastosowania zaczynam najpraktyczniejsze wyjaśnienie.
Inwerter w fotowoltaice

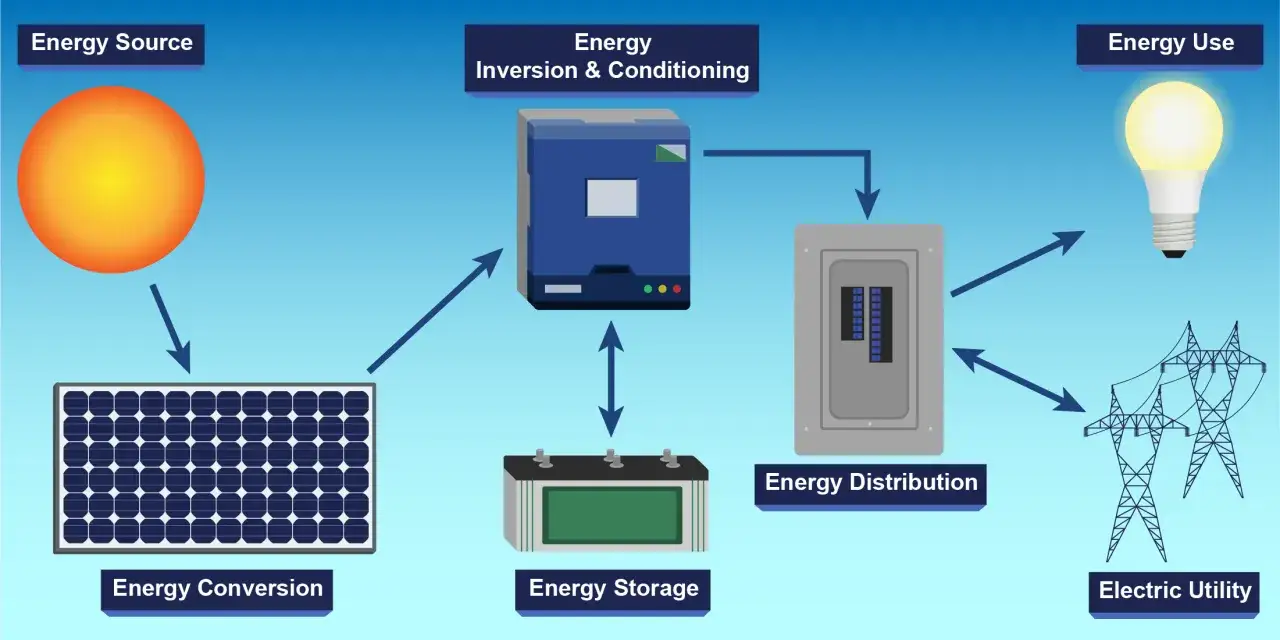

W instalacji PV to urządzenie robi pracę, której nie widać z dachu, ale bez niej system nie miałby sensu użytkowego. Panele produkują prąd stały, a domowe urządzenia i sieć działają na prądzie zmiennym, więc falownik staje się ogniwem pośrednim między produkcją energii a jej realnym zużyciem. Bez niego energia z modułów nie trafiłaby do gniazdek w użytecznej formie.
Tu bardzo ważny jest układ MPPT, czyli śledzenie punktu maksymalnej mocy. Mówiąc prościej, inwerter stale szuka takiego punktu pracy paneli, w którym z aktualnego światła, temperatury i zacienienia da się wycisnąć najwięcej energii. To nie jest detal dla pasjonatów. To jedna z głównych rzeczy, która przesądza o realnym uzysku instalacji.
Falownik stringowy pracuje z jednym albo kilkoma stringami, czyli łańcuchami paneli połączonych szeregowo. Mikroinwerter ma sens przy bardziej skomplikowanym dachu albo częściowym cieniu, falownik stringowy lepiej sprawdza się tam, gdzie układ modułów jest prostszy, a hybryda przydaje się wtedy, gdy użytkownik myśli również o magazynie energii. W nowoczesnych modelach sprawność przetwarzania zwykle mieści się w przedziale około 95-98%, ale o wyniku końcowym decyduje też projekt instalacji, długość stringów, zacienienie i jakość montażu. Jeżeli źle dobierzesz tę część systemu, nawet dobre panele nie pokażą pełni możliwości.
Z fotowoltaiki łatwo przejść do ogrzewania, bo tam inwerter nie tyle przekształca energię, ile porządkuje jej oddawanie do budynku.
Inwerter w ogrzewaniu, klimatyzacji i pompach ciepła
W systemach grzewczych słowo „inwerterowy” oznacza zwykle, że urządzenie nie pracuje tylko w trybie włącz albo wyłącz. Zamiast ciągle startować na pełnej mocy, płynnie dopasowuje wydajność do aktualnego zapotrzebowania. Bosch Home Comfort zwraca uwagę, że w pompach ciepła z technologią inwerterową sprężarka może stale dostosowywać moc grzewczą do potrzeb domu. To dobra skrótowa definicja tego, co odczuwasz później w rachunkach i komforcie.
Największa korzyść to ograniczenie tak zwanych cykli pracy, czyli częstych startów i wyłączeń. Taktowanie, bo tak to się fachowo nazywa, zwykle podnosi zużycie energii, zwiększa hałas i utrudnia utrzymanie równej temperatury. Gdy sprężarka pracuje modulacyjnie, dom nagrzewa się lub chłodzi bardziej równomiernie, a urządzenie dłużej pracuje w korzystnym zakresie.
W praktyce najlepiej widać to w trzech sytuacjach: przy ogrzewaniu podłogowym, w klimatyzacji pracującej przez dłuższy czas oraz przy pompach ciepła, które mają utrzymywać stały komfort przez wiele godzin. Nie zawsze oznacza to niższy rachunek po jednym miesiącu, bo wysoka cena zakupu i charakter budynku też mają znaczenie. Jeśli jednak system pracuje regularnie przez cały sezon, technologia inwerterowa zwykle daje wyraźnie lepszą kulturę pracy niż proste urządzenia on/off.
Skoro widać już, po co taki układ stosuje się w domu, czas przejść do wyboru konkretnego modelu. Tu najłatwiej popełnić kosztowny błąd.
Jak dobrać urządzenie do instalacji
Ja przy doborze patrzę nie na nazwę handlową, tylko na zgodność z całym układem. Inwerter, który świetnie wygląda w katalogu, może w praktyce działać przeciętnie, jeśli nie pasuje do mocy źródła, sposobu zasilania albo warunków montażu.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Moc | Czy urządzenie ma sensowny zapas względem instalacji | Za mały lub przewymiarowany model zwykle pracuje mniej efektywnie |
| Liczba faz | Układ jednofazowy czy trójfazowy | Wpływa na równowagę obciążenia i współpracę z instalacją domu |
| Kompatybilność | PV, magazyn energii, pompa ciepła, akumulatory | Nie każdy model obsłuży wszystkie źródła i odbiorniki |
| Miejsce montażu | Garaż, kotłownia, elewacja, pomieszczenie techniczne | Liczy się chłodzenie, hałas i odporność na warunki otoczenia |
| Monitoring | Aplikacja, portal, alarmy, komunikacja z automatyką | Szybciej wychwytuję spadek uzysku i problem z pracą systemu |
| Ochrona obudowy | Stopień zabezpieczenia przed pyłem i wodą, np. IP65 w urządzeniach zewnętrznych | Ma znaczenie przy montażu poza ogrzewanym wnętrzem |

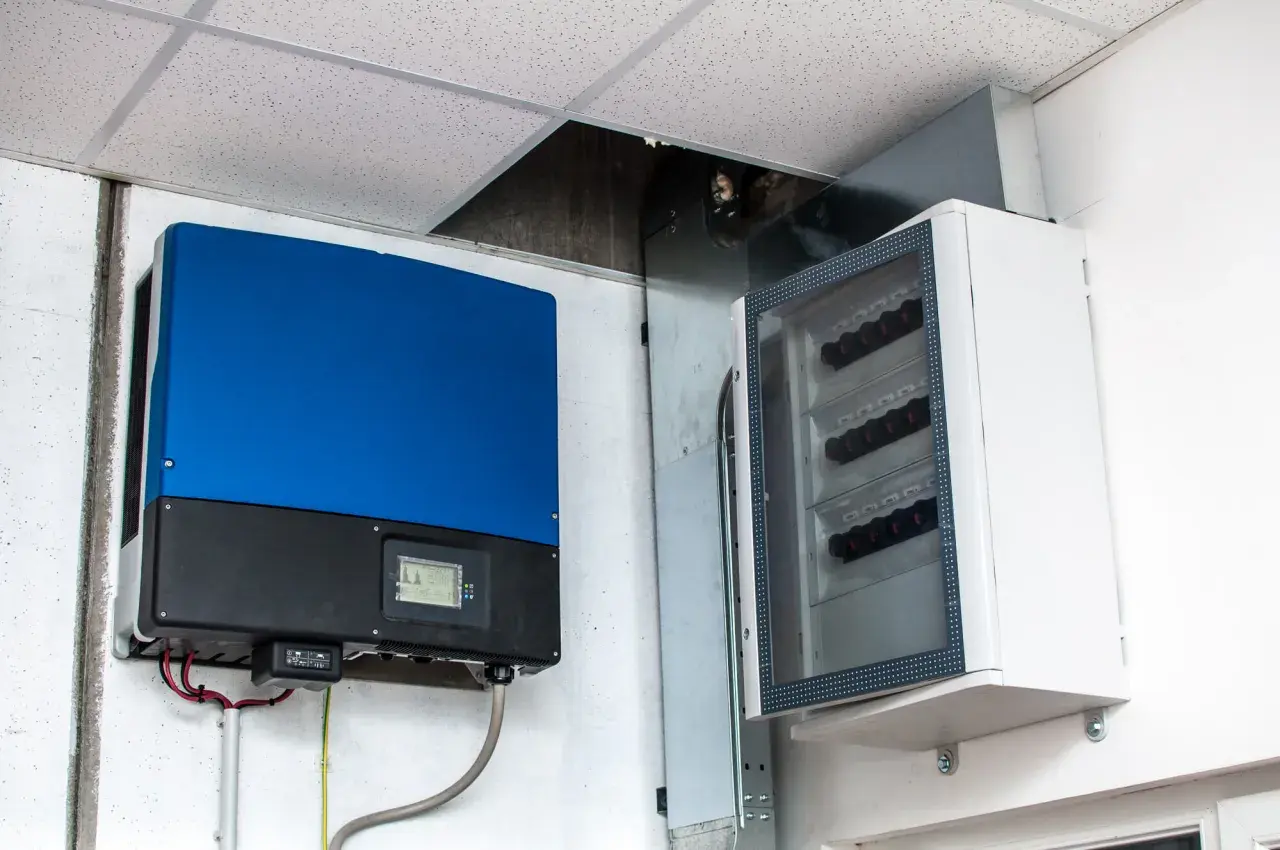

W praktyce zwracam też uwagę na zakres pracy urządzenia i sposób chłodzenia. Dobre chłodzenie nie jest detalem estetycznym, tylko warunkiem stabilnej pracy, zwłaszcza gdy falownik stoi w ciepłej kotłowni albo w miejscu słabo wentylowanym. Jeśli instalator nie potrafi jasno wyjaśnić, jak urządzenie będzie pracowało w szczycie lata lub przy dużym poborze mocy, to dla mnie jest to sygnał ostrzegawczy.
Takie podejście porządkuje wybór, ale nadal zostaje druga strona medalu: typowe błędy montażowe. To one najczęściej pokazują, czy system będzie działał latami, czy tylko do pierwszego sezonu grzewczego.Błędy, które wychodzą dopiero po montażu
Najczęściej psują efekt nie same urządzenia, tylko decyzje podjęte na etapie projektu. I właśnie dlatego lubię patrzeć na inwerter nie jak na pudełko z elektroniką, ale jak na część całego układu.
- Dobór „na styk” - urządzenie pracuje wtedy pod ciągłym obciążeniem, szybciej się nagrzewa i ma mniejszy zapas na trudniejsze warunki.
- Ignorowanie zacienienia - w fotowoltaice nawet częściowy cień potrafi obniżyć uzysk, jeśli system nie został do tego przygotowany.
- Zły montaż w dusznym miejscu - elektronika mocy źle znosi przegrzewanie, a to skraca żywotność całego układu.
- Brak zgodności z resztą instalacji - problem pojawia się szczególnie przy łączeniu PV, baterii i ogrzewania w jednym systemie.
- Patrzenie tylko na cenę - tańszy model bywa głośniejszy, mniej elastyczny i gorzej wspierany serwisowo.
To są rzeczy, które użytkownicy zwykle widzą dopiero po kilku miesiącach. Dlatego przed zakupem wolę sprawdzić je zawczasu, zamiast poprawiać instalację po fakcie.
Co sprawdzić przed zakupem, żeby instalacja działała stabilnie
Jeśli mam poradzić jedną rzecz, to tę: przed podpisaniem umowy proszę o konkrety, nie o ogólne zapewnienia. Inwerter ma współpracować z domem, a nie tylko być wpisany w ofertę.
- Schemat instalacji - chcę wiedzieć, skąd płynie energia i gdzie dokładnie będzie przetwarzana.
- Warunki pracy - sprawdzam temperaturę otoczenia, wentylację i miejsce montażu.
- Kompatybilność - upewniam się, że falownik pasuje do paneli, baterii albo urządzenia grzewczego.
- Monitoring - aplikacja lub portal dają szybszą diagnozę niż czekanie, aż coś przestanie działać.
- Serwis i gwarancja - liczy się nie tylko długość ochrony, ale też realny czas reakcji.
- Możliwość rozbudowy - dobrze, jeśli system da się później połączyć z magazynem energii lub kolejnym źródłem ciepła.
Jeżeli te punkty są jasno opisane, instalacja zwykle jest bardziej przewidywalna i mniej kłopotliwa w eksploatacji. Właśnie tak rozumiem praktyczną odpowiedź na pytanie, do czego służy inwerter: ma zamienić energię ze źródła na taką, którą dom rzeczywiście umie wykorzystać, bez strat, bez chaosu i bez zbędnych kompromisów.
